MLCC产品分类简介
MLCC被称之为“电子工业大米”,几乎所有的电子产品均需要使用MLCC,例如手机、汽车、计算机、芯片内置等产品中均能看到MLCC的身影。因使用的环境及情形各不相同,MLCC的产品及其规格也大不相同。


扫描二维码即可加入MLCC产业交流群

MLCC被称之为“电子工业大米”,业内通常按照温度特性、材质、生产工艺、填充介质的不同,MLCC可以分成NPO、COG、Y5V、Z5U、X7R、X5R等几种。

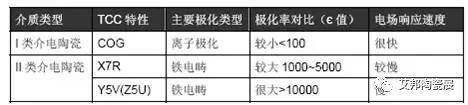

由于主要是介质材料不同,导致其主要极化类型不一样,其对电场变化的响应速度和极化率亦不一样。在相同的体积下的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。介质材料划按容量的温度稳定性可以分为两类,即Ⅰ类陶瓷电容器和Ⅱ类陶瓷电容器,NPO属于Ⅰ类陶瓷,而其他的X7R、X5R、Y5V、Z5U等都属于Ⅱ类陶瓷。



1、什么是Ⅰ类陶瓷,有什么特点?


Ⅰ类陶瓷电容器(ClassⅠceramiccapacitor),过去称高频陶瓷电容器(High-frequencyceramiccapacitor),介质采用非铁电(顺电)配方,以TiO2为主要成分(介电常数小于150),因此具有最稳定的性能;或者通过添加少量其他(铁电体)氧化物,如CaTiO3或SrTiO3,构成“扩展型”温度补偿陶瓷,则可表现出近似线性的温度系数,介电常数增加至500。这两种介质损耗小、绝缘电阻高、温度特性好。特别适用于振荡器、谐振回路、高频电路中的耦合电容,以及其他要求损耗小和电容量稳定的电路,或用于温度补偿。

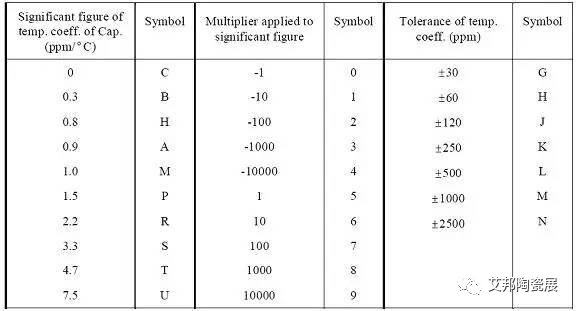

Ⅰ类陶瓷的温度容量特性(TCC)非常小,单位往往在ppm/℃,容量较基准值的变化往往远小于1皮法。美国电子工业协会(EIA)标准采用“字母+数字+字母”这种代码形式来表示Ⅰ类陶瓷温度系数。比如常见的C0G。


C0G代表的温度系数究竟是多少?
C表示电容温度系数的有效数字为0ppm/℃
0表示有效数字的倍乘因数为-1(即10的0次方)
G表示随温度变化的容差为±30ppm

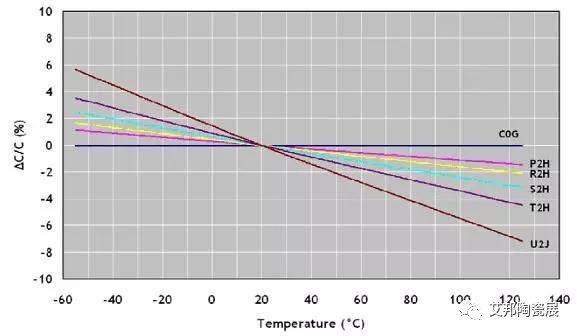

计算下来,C0G电容最终的TCC为:0×(-1)ppm/℃±30ppm/℃。而相应的其他Ⅰ类陶瓷的温度系数,例如U2J电容,计算下来则为:-750ppm/℃±120ppm/℃。



2、NPO和C0G是同一种电容吗?


NPO是美国军用标准(MIL)中的说法,其实应该是NP0(零),但一般大家习惯写成NPO(欧)。这是Negative-Positive-Zero的简写,用来表示的温度特性。说明NPO的电容温度特性很好,不随正负温度变化而出现容值漂移。


从前面已经知道,C0G是I类陶瓷中温度稳定性最好的一种,温度特性近似为0,满足“负-正-零”的含义。所以C0G其实和NPO是一样的,只不过是两个标准的两种表示方法(当然,容值更小、精度略差一点的C0K、C0J等也是NPO电容)。类似的,U2J对应于MIL标准中的组别代码为N750。


NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好。


3、什么是Ⅱ类陶瓷,有什么特点?


Ⅱ类陶瓷电容器(ClassⅡceramiccapacitor)过去称为为低频陶瓷电容器(Lowfrequencyceramiccapacitor),指用铁电陶瓷作介质的电容器,因此也称铁电陶瓷电容器。这类电容器的比电容大,电容量随温度呈非线性变化,损耗较大,常在电子设备中用于旁路、耦合或用于其它对损耗和电容量稳定性要求不高的电路中。其中Ⅱ类陶瓷电容器又分为稳定级和可用级。X5R、X7R属于Ⅱ类陶瓷的稳定级,而Y5V和Z5U属于可用级。


4、X5R、X7R、Y5V、Z5U之间的区别是什么?

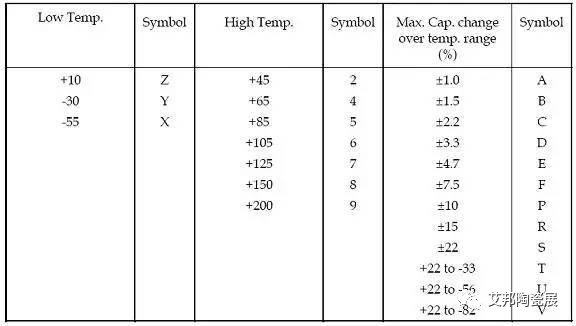

区别主要还在于温度范围和容值随温度的变化特性上。下表提示了这些代号的含义。



以X7R为例:


X代表电容最低可工作在-55℃
7代表电容最高可工作在+125℃
R代表容值随温度的变化为±15%

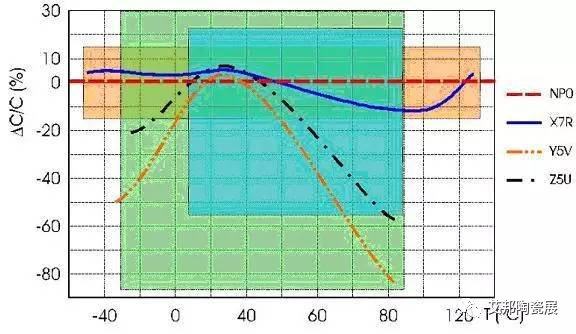

同样的,Y5V正常工作温度范围在-30℃~+85℃,对应的电容容量变化为+22~82%;而Z5U正常工作温度范围在+10℃~+85℃,对应的电容容量变化为+22~-56%。


MLCC产品规格及应用丰富,随着电子终端功能越多、性能要求更高,MLCC逐渐朝着小型化、高容、高可靠性等方向发展。深圳市宇阳科技专注于微型及超微型MLCC研发生产与销售,在微型MLCC领域位居全球前三。6月5日,宇阳科技将参加第二届高端电子陶瓷产业高峰论坛,并由战略开拓中心陈永学总监带来“浅谈MLCC未来发展趋势”的主题演讲。目前相关的MLCC生产企业风华、三环、微容、达利凯普、华瓷、华信安等企业已报名参会。


MLCC厂家简介:


1、广东风华高新科技股份有限公司(000636)



广东风华高新科技股份有限公司成立于1984年,主营产品为电子元器件系列产品,包括 MLCC、片式电阻器、片式电感器、陶瓷滤波器等产品。MLCC产品包括了全体系规格。电容的尺寸从小到大、低中高压应有尽有,产品种类齐全,物料数据库庞大,在全球电子元器件市场中占有举足轻重的地位。


2、深圳市宇阳科技发展有限公司(00117.HK)



深圳市宇阳科技发展有限公司自2001年成立以来,先后在东莞凤岗及安徽滁州投入重资建成国际标准化产业园,搭建完成当今世界最先进的全套MLCC(片式多层陶瓷电容器)生产线,目前已达月产能200亿片。

宇阳微型及超微型MLCC(01005、0201、0402尺寸)产量占比超过90%,微型化产品占比居行业首位,微型化总产量也跃居全球前三位。产品大量用于移动通讯设备、芯片内置、网通设备、工业控制及汽车电子等产品中。


3、三环集团(300408)



三环在2001年引进MLCC生产线,2007年开始从常规尺寸向大尺寸、中高压、特殊品等型号拓展,目前已实现多规格多品类MLCC 的量产,产品覆盖0402到2225所有型号及多种具有温度特性的产品。近日,三环表是目前MLCC的0201型号已有生产,01005型号还在研发中。

4、广东微容电子科技有限公司



广东微容电子科技有限公司(以下简称微容科技)坐落于广东省云浮市罗定市,是一家依托国家环保工业园建设的高端片式多层陶瓷电容器(简称MLCC)制造企业。在消费类市场中,目前微容科技的主打产品为0201和01005超微型系列,其市场份额已经进入行业全球前三。而大尺寸系列,在这部分微容研发了部分高容量规格,比如0603的10uF,22uF,也是扩展的重点规格之一。微容MLCC主要应用在汽车、移动设备、网络设备等产品上。

5、大连达利凯普科技股份公司


大连达利凯普科技股份公司成立于2011年,是一家专业从事瓷介电容器的研发、制造及销售的国家级高新技术企业。达利凯普的高Q值、射频/微波瓷介电容器在各领域的应用处于全球领先地位。在MRI核磁医疗影像系统、半导体设备、工业激光设备、测量及分析设备、高速铁路等领域全球市场占有率名列前茅。


6、四川华瓷科技有限公司



四川华瓷科技有限公司于2017年12月25日成立,是成都宏明电子股份有限公司(原七一五厂)的全资子公司。四川华瓷科技有限公司主要生产、研发及销售陶瓷电子元件和材料。整体规划总投资50亿元人民币,达产后年产能达3000亿只。目前主要产品有小尺寸系列、开路模式、低压系列、中高压系列等MLCC产品。


7、厦门华信安电子科技有限公司



厦门华信安电子科技有限公司成立于2006年,主要产品有MLCC、中高压陶瓷电容器、氧化锌压敏电阻器等。MLCC主要有中高压、高大容量、一般通用品等。中高压用于高压电子线路中耦合,滤波,谐振。如:开关电源,AC-DC电源转换,DC-DC电源转换,网路/通讯接口,LCD模组背光电源,电子镇流器等。
