车载摄像头AA设备:确保CMOS与镜头精准定位
在智能汽车浪潮中,车载传感器市场将迎来一波大爆发。而在ADAS传感器中,摄像头作为视觉解决方案,占据着重要地位。接下来的几年内,自适应巡航ACC、自动泊车APA、驾驶员监控DMS、数字后视镜CMS等系统将快速普及从而加速车载摄像头产业的发展。


车载摄像头可以说是自动驾驶的眼睛,对行车安全有着至关重要的影响。因此,汽车制造商们对车载摄像头产品在软硬件上都有着严格的标准。对于摄像头模组来说,其产品精度是一个关键性指标。而优质的光学组装设备是确保精度的关键,也是组装过程中的难点所在。

摄像头光学精度影响:


  • 画面清晰度

  • 画面一致性

  • 产品一致性


镜头模组组装全制程


将前壳、Sensor板、电源板、镜头、后壳等部件组装校准成一个优质的摄像头模组,大致的设备与流程为:螺丝锁付→自动上料→Plasma、点胶→AA→自动下料+烘烤→激光打标→后盖锁付→激光焊接→气密测试→影像测试。整个过程基本上都要保证一定的洁净环境。

模组组装设备与流程,来源珠海华亚智能

在整个流程中,每个环节都十分重要,当然,从技术层面上来看,摄像头AA设备是确保镜头与CMOS传感器精准组装的核心,是其中难度最大的一部分。

AA设备介绍


AA(Active Alignment),即主动对位,用来确保组件在装配过程中的相对位置。

在摄像头的模组封装过程中,需要经过多次的装配,每次组装的误差叠加起来就会导致产品的问题越来越大。传统的螺纹组合镜头无法针对这些误差进行调整,最终的结果可能会导致拍摄图像偏离画面中心,不同区域清晰度差异等。

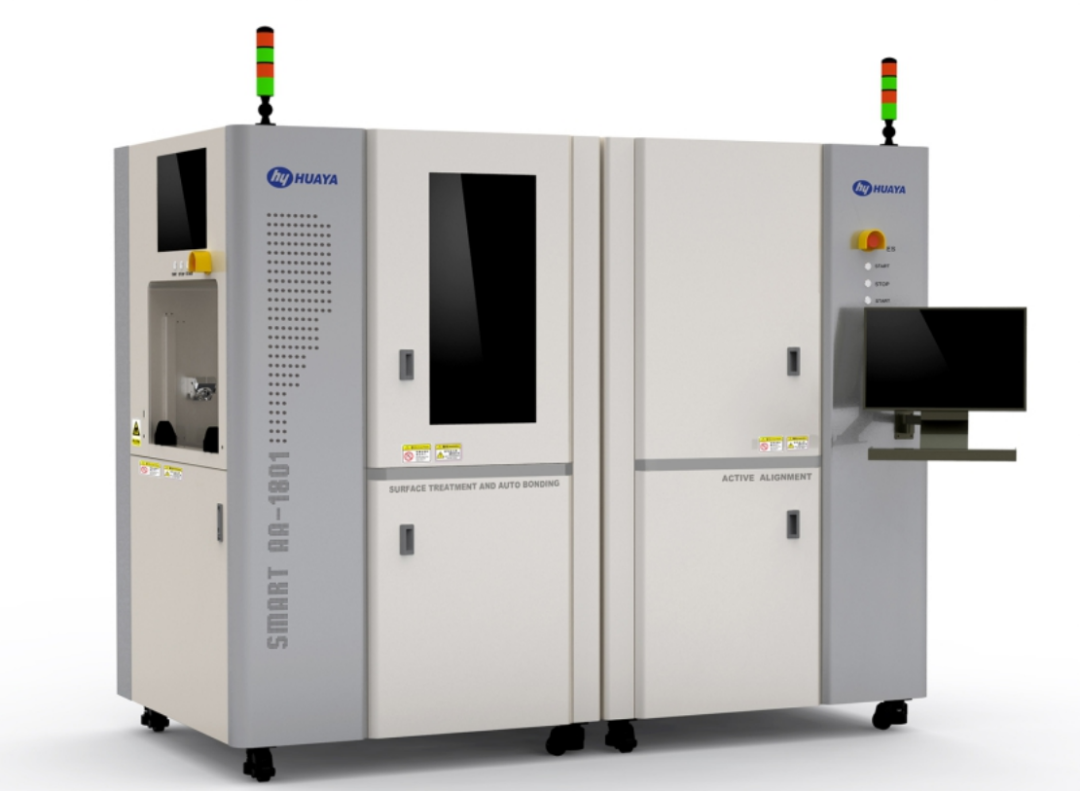

珠海华亚智能的AA设备

而在AA设备中组装时,镜头与CMOS图像传感器的相对位置自由可调,通过实时采集分析成像数据,不仅可调节镜头和传感器的相对高度,还可以调节水平位置以及镜头的倾斜角度等。从而保证图像的全画面都很清晰,且光轴与像面的焦点处于图像中心。

目前的车载摄像头需要越来越高的分辨率,这也就是说CMOS中的分辨率需要越来越高,空间受限的情况下单像素尺寸只能不断减少。在这种情况下,镜头与CMOS间的定位精度要求也就不断上升。因此,AA设备的技术含量将影响各组件的机械工差修正,进而影响摄像头成像质量以及产品的一致性。

AA设备供应商——珠海华亚


http://www.huayazhuhai.com/

车载摄像头可分为ADAS前视、360环视、DMS内视、APA后视等,按照摄像头视野可以分为广角摄像头与小角度摄像头。珠海市华亚智能科技有限公司可以提供涵盖广角和小角度摄像头模组AA设备、自动调焦点胶机、自动调焦对心机等光学设备。

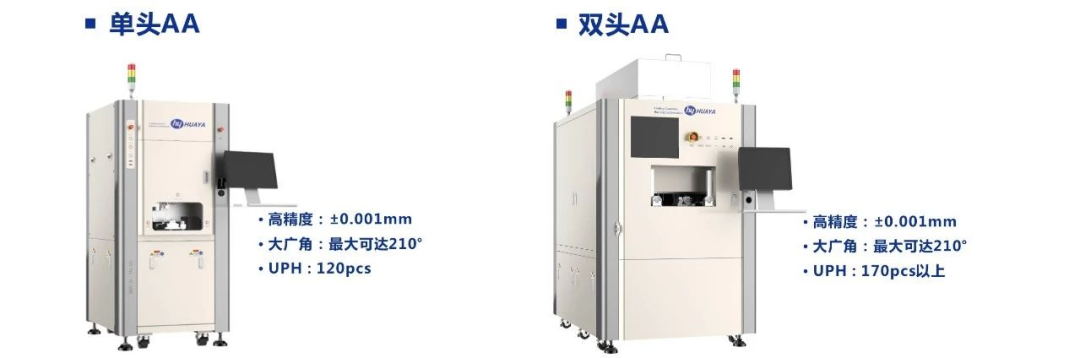

珠海华亚的AA设备特点是:自研上下双调台AA,搭配第六代光学环境,可以实现20°~210°的ADAS和超广角,且切换机种非常便捷;适用性广泛,可满足不同产品的定制化需求,该设备主要由全自动传送模块、信息录入模块、表面清洁模块、点胶模块、主动对焦模块,UV固化模块等组成。通过纳米级精密五轴调台确保sensor面平整度,以及精密六轴台夹持镜头组,精密光学光路搭配设计,精准的算法,实现整个相机模组的最佳MTF成像,可有效控制长焦ADAS产品OC偏移,确保产品在可标定范围内。

应用于后视环视ADAS辅助驾驶用各种相机模组、安防IPC、运动相机、无人机用相机模组等调焦对芯制程

珠海市华亚智能科技有限公司是集研发、生产、销售和售后服务为一体的公司,专注为广角摄像头模组制造系统提供技术解决方案的高新技术企业。华亚智能与日本及台湾多家著名光学企业保持着良好的合作关系,确保了华亚智能与国际最新技术保持同步,并确定了在国内技术的领先地位。

关于AA设备解决方案,珠海华亚将会在4月22~23日车载摄像头产业链高峰论坛进行《ADAS镜头之AA与标定实例介绍》的主题分享,欢迎参与。

更多关于车载摄像头的行业资讯,请加入艾邦车载摄像头交流群,上汽、长城、吉利、比亚迪、德赛西威、华阳、维宁尔、大陆、博世、航盛、舜宇、欧菲、联创、信利、同致电子、联合光学、凤凰光学、水晶光电、sunex、艾迈斯、豪威科技、汉高、3M、日东、罗姆化学等产业链上下游企业均有加入,欢迎扫描下方二维码进行探讨。
