舜宇光学车载摄像头产业布局解析
随着汽车智能化进程提速,车载摄像头等传感器将快速增长。今天,小编将为大家介绍车载镜头市占率连续多年位居全球首位的供应商——舜宇光学(股票代码:2382.HK)。

一、车载镜头领域的多战线布局 ,从硬件、设备到芯片软件


在车载领域,多年来舜宇垂直开发车规级产品,从硬件到车载系统,已与特斯拉、奔驰、宝马、大众等主机厂达成合作关系。现已形成从车载镜头镜片到摄像头模组、激光雷达、HUD、智能大灯等多元化产品。本文主要是介绍舜宇在车载摄像头方面的布局。

  • 2004年,进入车载领域;
  • 2006年,第一款感应类镜头量产;
  • 2008年,成立宁波舜宇车载光学技术有限公司,首款后视镜实现量产;
  • 2009年,首款环视镜头实现量产,1月以1.7亿收购无锡为森额外13.96%的股权,股权增至60.07%,为森成为旗下专门负责车载模组的联营企业;
  • 2012年,首款玻塑混合式前视镜头量产;
  • 2014年,首款内视镜头、智能电子后视镜实现量产;
  • 2020年2月11日,下属子公司信阳舜宇光学,与光学滤光片领军企业VIAVI,就3D传感滤光片达成许可协议,进一步提升手势识别系统,扩大3D图像传感器市场。
  • 2021年2月5日,舜宇光学科技投资地平线,重点发展高级智能辅助驾驶(ADAS)、自动驾驶和智能座舱,提供可靠性的完整视觉解决方案。

据了解,舜宇的四大生产基地有:浙江省余姚市、广东省中山市、上海市及河南省信阳市。车载领域主要有浙江舜宇光学、宁波舜宇红外、舜宇智领、宁波舜宇车载光学;

二、舜宇车载摄像头的产品


得益于在摄像头光学元件的长久布局,舜宇拥有从光学镜片加工、镜头组装、及模组封装、自动驾驶系统全产业链布局。

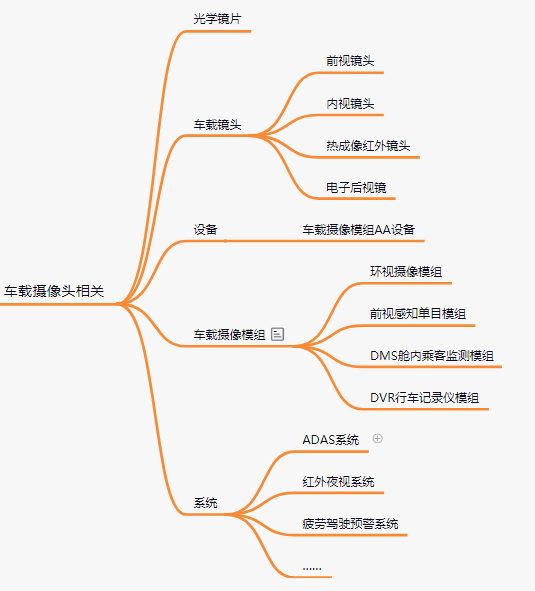

图 舜宇光学在车载摄像头领域的产品示意

以下是小编整合的舜宇在车载摄像头领域涉及的产品及案例。

01

光学镜片

摄像模组成像质量离不开镜片的高清晰及性能稳定性,尤其是车规级ADAS镜头,一般采用玻璃镜片,经过光学玻璃——切割、研磨——定心、镀膜——组装工序加工完成,其中图像的高清晰度与镜片的透光率即镀膜工序息息相关。

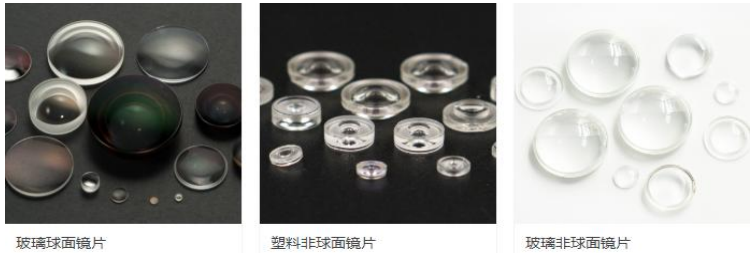

图 光学镜片 来自舜宇官网

在镀膜技术革新上,舜宇创新开发模芯镀膜技术,通过一次模压成型,模压镜片消光工艺,达到车规级镜片要求,而且实现高清画质

02

车载镜头

舜宇车载镜头2021年业绩,来源舜宇2020全年业绩公告


舜宇光学在车载领域光学镜头占比达40%,主流的倒车环视、车载环视、前视感应等车载镜头,尤其是前视、环视增长飞速。据舜宇2020全年业绩公告,舜宇已完成200万像素玻塑混合的前视摄像头研发,攻克了含塑料镜片镜头温度稳定性的技术难题。此外,800万像素含玻璃非球面镜片的全玻前视车载镜头已实现大批量生产交付。

图 车载摄像头解决方案   摄于舜宇展台
注:前视、后视、环视、内视、电子后视镜

在车载镜头上的创新还体现在防雾能力及高像素镜头焦平面的稳定性,环视摄像模组上已实现防结雾、快速除雾多功能需求结合。此外还有用于热成像的车载镜头及电子后视镜等。

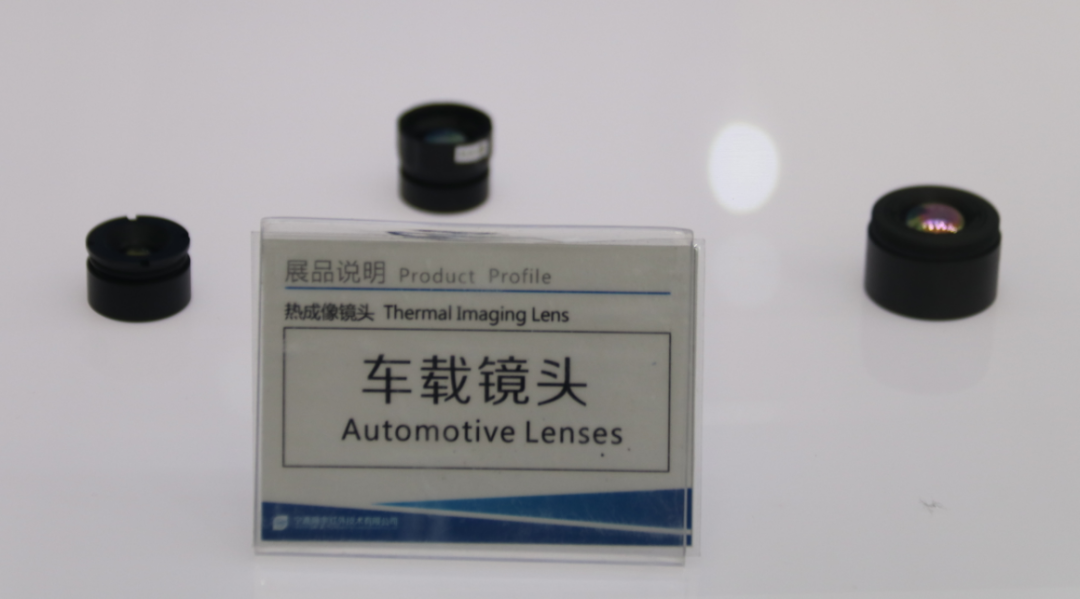

图 热成像车载镜头 摄于舜宇展台

03

车载摄像头模组

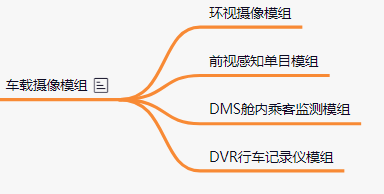

舜宇旗下的宁波为森智能、舜宇智领,主要涉及的是车载光电产品模组、系统的开发。


环视摄像模组

对四周环境的捕捉,经过前后左右四个环视摄像头信息采集拼接,在中央处理单元形成车身周围的环境图像,舜宇开发的这款外摄现象环视模组拼接偏差小,精度高,而且能够防结雾、快速除雾。

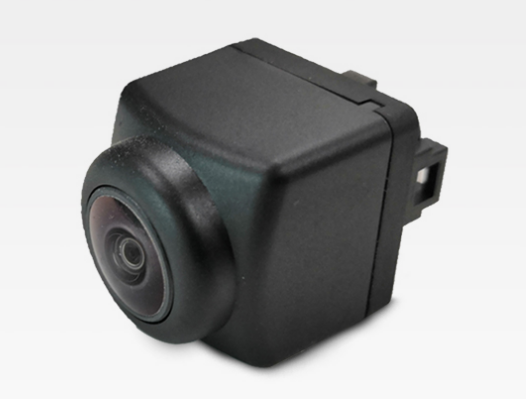

图 外摄显像环视模组


前视感知单目模组

在智能驾驶环境中,通过前视摄像头来配合雷达等传感器,实现ADAS功能,例如ACC、LDW、FCW主动预警功能, 舜宇开发了一款用于前视感知的单目模组,主要用于查看前方的道路车辆行人等信息,结构稳定,在高低温环境也能成像清晰,抗震性好。
图 前视感知单目模组

舱内乘客监测模

对于舱内乘客监测模组,舜宇开发了通过内视镜头来实现图像的捕捉,还可以在车内实现手势识别,非接触式实现车内设备的控制。

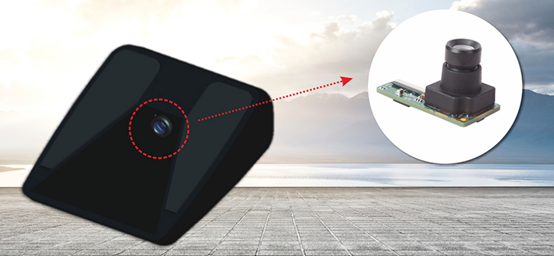

图 舱内乘客监测模组 来自官网

04

车载摄像头AA设备

镜头加工完成后,离不开摄像头模组加工封装,在这一过程AA设备成为关键的一步,但是AA设备成本高,而且早期以国外厂商为主。舜宇光学在2013年实现了AA设备的自主研发,实现自研设备对进口设备的替代。

舜宇开发量车载摄像头模组AA设备,采用高精六自由度平台与图像处理算法相结合的模式,实现镜头光轴与芯片间的主动对准,确保模组组立后的性能达到最佳水准,而且进一步降低了加工封装成本。

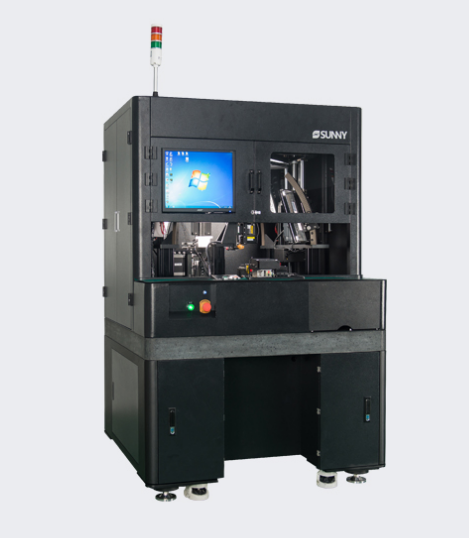

图 车载摄像模组AA设备 来自官网

05

系统

在自动驾驶领域,除了光学元件硬件的开发,旗下舜宇智领还有系列基于主动安全系统的解决方案,例如ADAS系统、红外夜视、疲劳驾驶系统等。

2020年开发的主动安全预警系统W2、智能视频监控部标一体机W5,基于海思新款单芯片方案多功能一体,支持DMS/ADAS安全预警、多路实时视频、右侧盲区监测等功能 。

关于舜宇光学


舜宇光学科技(集团)有限公司创立于1984年,是一家全球性的综合光学零件及产品制造商。于2007年6月在香港联交所主板上市(股票代码:2382.HK)。产品涵盖镜片镜头等光学零组件、光电模组以及光学仪器,形成手机、汽车、安防、显微仪器、机器人、AR/VR、工业检测、医疗检测八大事业板块。

官网:http://www.sunnyoptical.com/

本文信息来源:舜宇官网、年报及相关公开报道
