一文了解各类IMD模内装饰工艺


塑胶材料是一种广泛应用的材料,在汽车、家电、笔记本、消费电子、医疗等我们生活中的方方面面都有涉及。以塑胶材料做为产品外观件时,我们一般都会做各种表面处理进行装饰,但出于环保等因素考虑,传统的喷涂、水转印等工艺已不满足现今需求。因此,环保、外观效果更丰富的模内装饰工艺(IMD:In-Mold Decoration)已变得越来越受关注。

模内装饰工艺(IMD)简单理解便是能够在注塑模具内便完成装饰过程的工艺,其产品具有其外观清晰度高、立体感好、表面耐划伤,已广泛应用于汽车、家电、消费电子、医疗电子等领域。

IMD工艺是由国外大厂研发,根据各自产品特征,工艺叫法出现了很多;另一方面,这种工艺先是进入台湾地区,后引入内地,工艺名称又是由英文翻译简写过来,因此便出现了多种多样的叫法。比如说模内注塑、模内转印、模内贴标、嵌片注塑... IMD、IMR、IML、FIM、INS... 各种名称和定义。相信不少人对此都会有些混乱,今天,小编就带大家一起来理一理这些称呼。

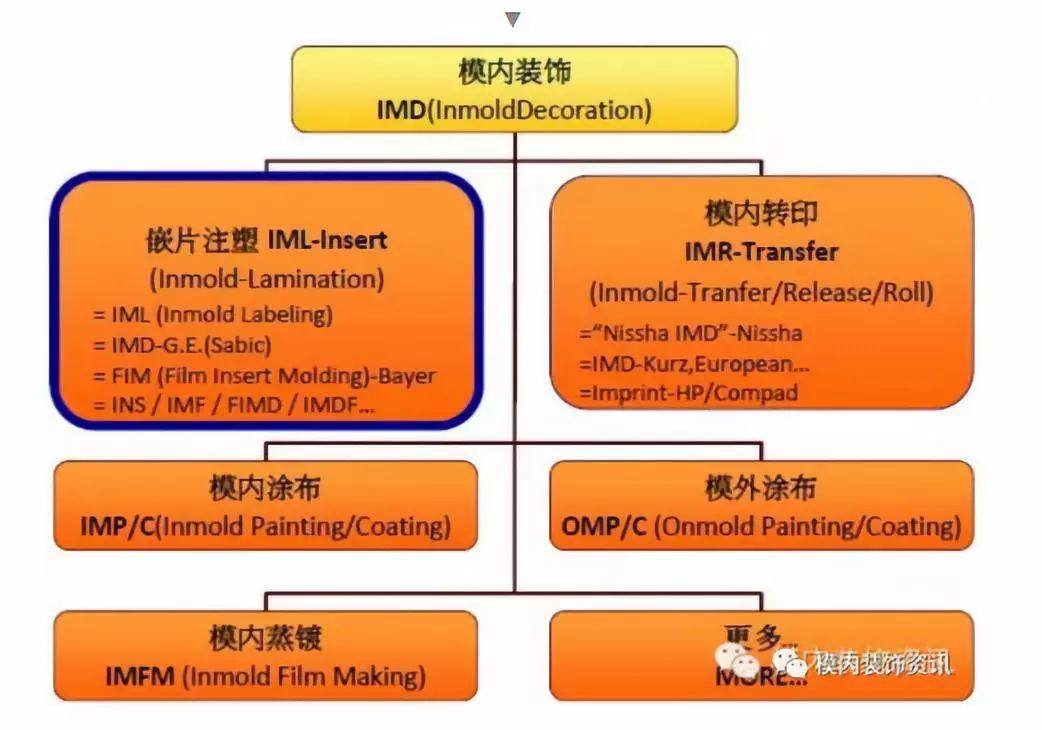

常见的几种模内装饰(IMD)概念

IMR/IML/INS



模内装饰(IMD)也有着多年历史了,在汽车、家电等各种应用中,相信大家最常听说的名词大概是这三个:IMR、IML、INS。下面我们先看看这三种工艺到底是什么。


1. IMR


据维基百科,IMR中文名称是模内转印,是英文In-Mold Decoration by Roller(部分解释是In molding release)的缩写,当然也有部分简写成In-Mold Roller,属于IMD(In-Mold Decoration)模内装饰技术的一种。这是一种卷对卷工艺,可全自动生产。特别适用于产品的外表面装饰面板与功能面板,目前在笔记本、早期手机、家电、汽车上都有广泛应用。

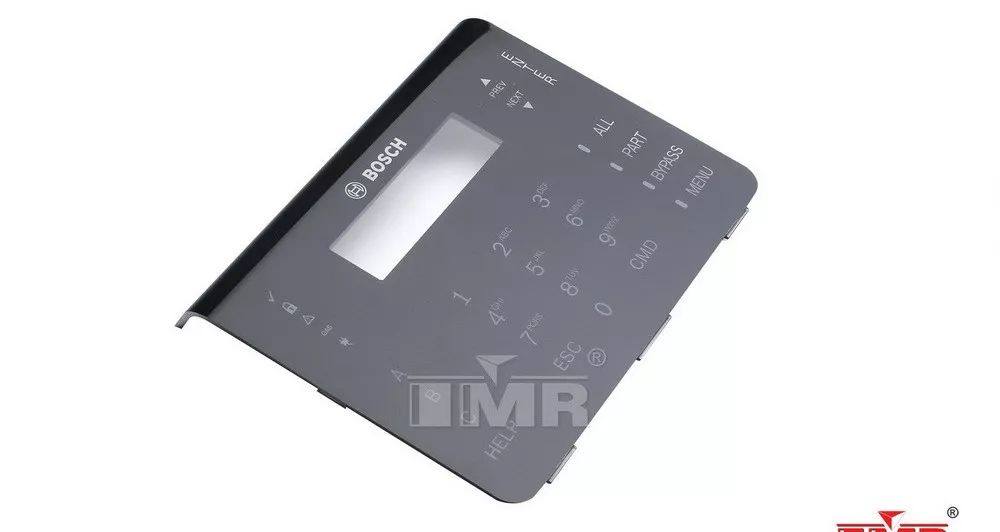

           东莞艾尔玛的IMR产品


膜片


IMR工艺的特点是膜片最外层为离型膜,一般为PET材质。生产完成后产品与基膜分离,可形成卷对卷连续生产。

           图源日写


加工流程


IMR的加工流程如下:




小结


小编印象中,IMR这个工艺国内叫法较多。但很多厂家直接称呼IMD,比如日写、kurz。


2. IML


IML英文是In-Mold Label (部分作In molding Lamination),一般叫法是模内镶件注塑、模内贴标等。(拉伸程度较低) ,有用在过手机,目前这一技术在家电、汽车、医疗电子等行业已广泛应用。比如常见的空调、洗衣机IMD控制面板,扫地机器人面盖,汽车一体显示盖板、中控面板等。


科思创一体化IML显示屏demo

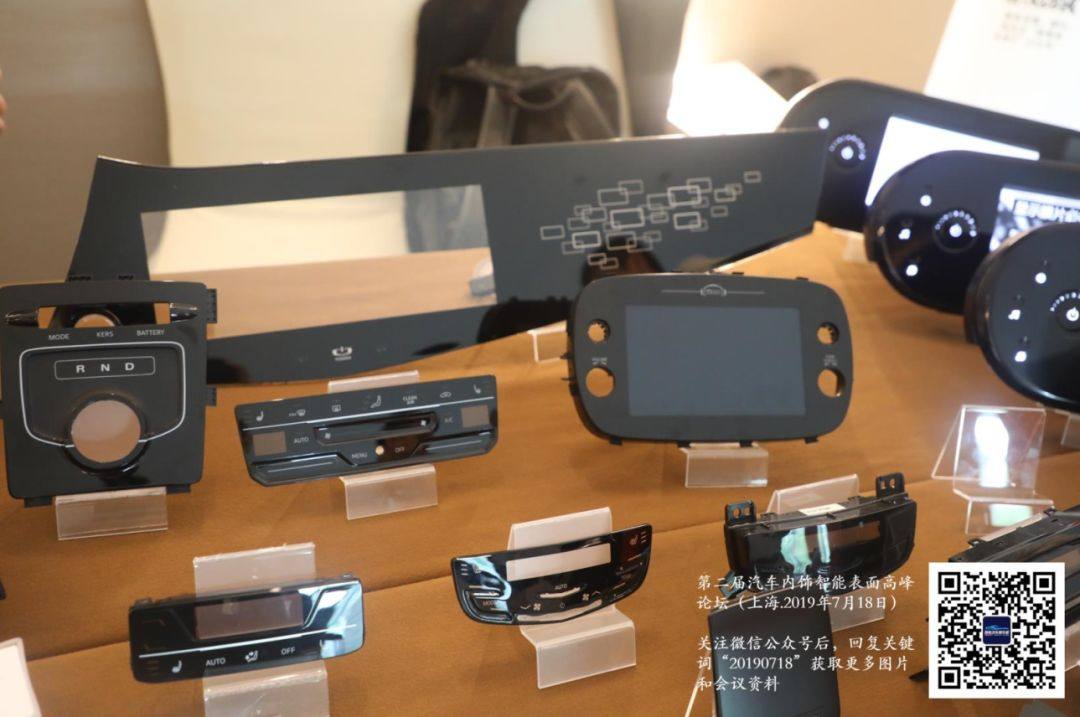

           麦德美乐思在第二届汽车智能表面高峰论坛上展出的IML显示面板(注,麦德美的叫法是FIM)


膜片



模内镶件注塑工艺非常显著的特点是:表面是一层硬化的透明薄膜,中间是印刷图案层,背面是塑胶层,由于油墨夹在中间,可使产品防止表面被刮花和耐磨擦,并可长期保持颜色的鲜明不易退色。与IMR不同的是IML膜片整体都会留在产品表面。





IML的薄膜基材根据应用场景、使用需求有关,可以是PET、PMMA、ABS、PC、PMMA或是PC+PMMA、ABS+PMMA。但应用在汽车行业是一般是PC、PC+PMMA。


IML加工中区别于IMR的一个很重要的步骤是膜片成型。一般来说有热压与空气高压两种成型方式:相对来说,空气高压效果更好,对膜片外观损伤小。

           图 空气高压成型工作原理示意图 来源瑞蒙科技官网



加工流程




小结


我们常说的IML加工一般是低拉伸产品,包边效果不好。加工完成后可能还需要CNC之类的后处理。这一称呼多见于国内厂商,国外厂商则会有一些其他叫法比如麦德美称为FIM。


3. INS


INS应该是汽车行业高拉伸模内注塑的专有名词。这一称呼具体英文是什么,小编也不是很清楚,但根据整理,一般是指嵌片注塑工艺。此工艺是利用热吸塑成型或高压成型的方法,把转印好的ABS薄膜或ABS+PMMA进行三度拉伸,然后依照产品外型裁出嵌片,接着再把此嵌片准确地置于注塑模腔内,注塑成型。


也有部分厂家叫IMF:In-Mold Forming,指的是高拉伸的IML。


INS主要产品:汽车内部装饰件产品,仪表板饰条、副仪表面板、门饰条、后排扶手、 标牌等;

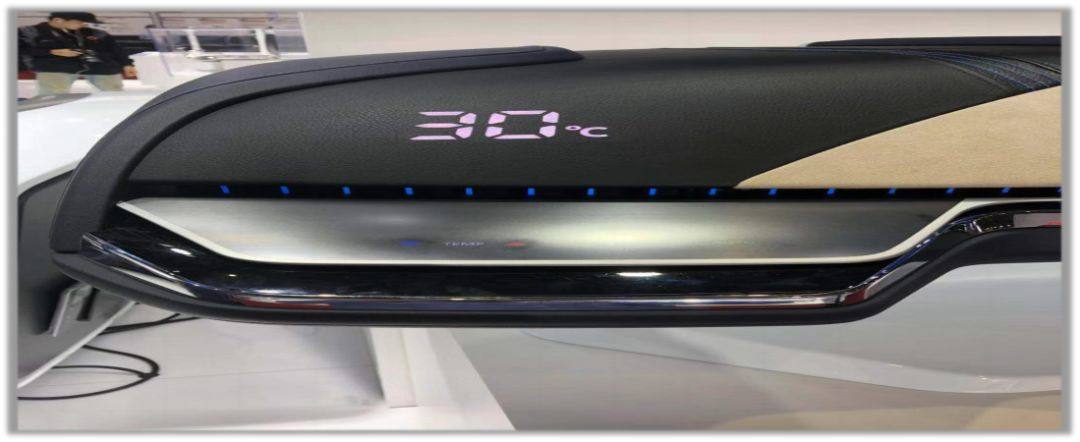

           INS带显示 来源向上汽车饰件

           汽车INS装饰件,来源瑞蒙


膜片


INS膜片是ABS薄膜或ABS+PMMA,一般厚0.5mm,PMMA大概占25%左右即0.125mm。因PMMA相对ABS来有更好的耐刮擦性,目前在汽车内饰ABS+PMMA的复合材料膜片更多。




INS的膜片类似IML,也需要先进行膜片成型。由于材质是ABS/ABS+PMMA,其成型一般采用空气中压成型。

加工流程


INS工艺:薄膜预先吸塑 --高压成型 --把多余的膜边冲切 –模内注塑。

           青岛海科


小结


INS整体从工艺来讲跟IML基本一致,只是拉伸程度更高,相对选择的膜片材质也有差异。之所以单独拿出来介绍,主要是在汽车行业这一技术应用广泛,膜片基本靠进口,区别于常规IML。



IMR/IML/INS工艺对比



IMR/IML/INS其实都是IMD加工,但工艺、膜材、效果会有一定差异。而INS与IML工艺基本一致,但拉伸程度不同。

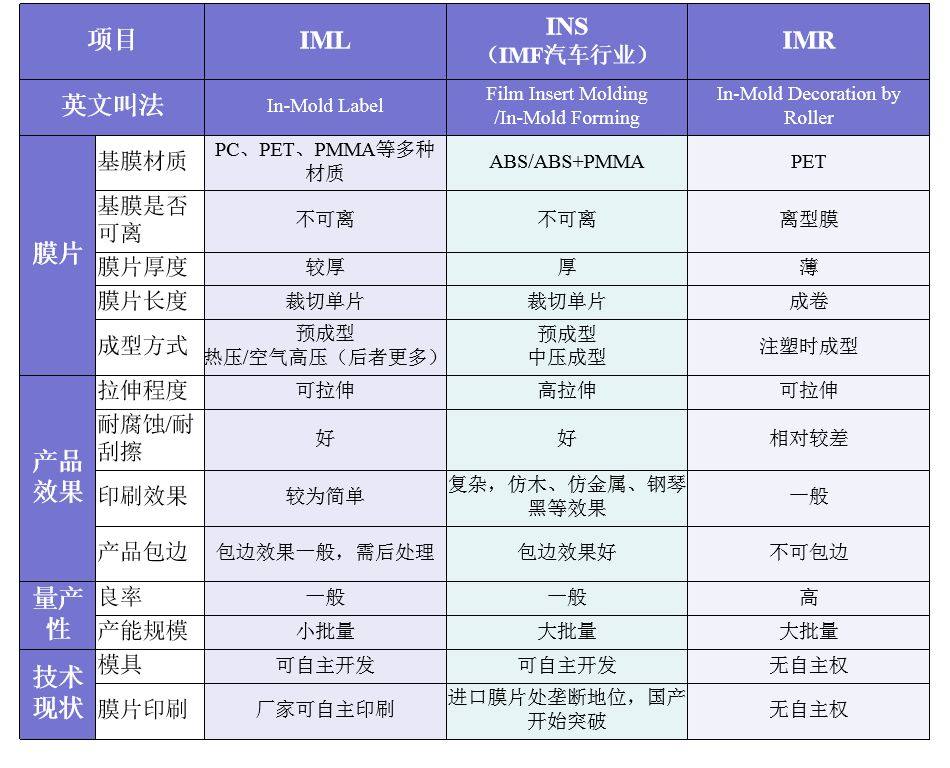

           工艺对比,来源骏弘精工


下面,小编针对这三种工艺做一个较为细致的对比:


IMD新兴工艺介绍



IMT
IMT:Inner Molding Translate label,手机行业研发,主要特指3D纹理的模内转印,加工流程与IML类似,但膜片上有离型层。多用于仿玻璃、仿陶瓷质感。

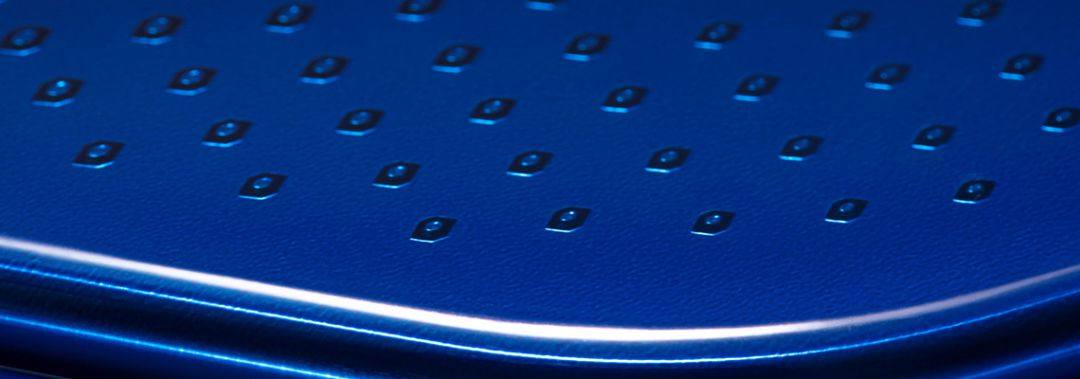

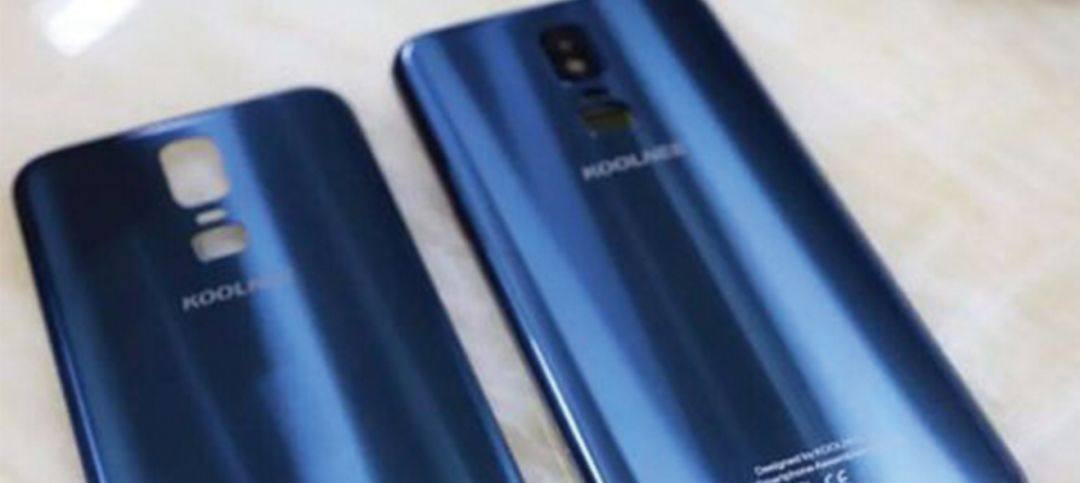

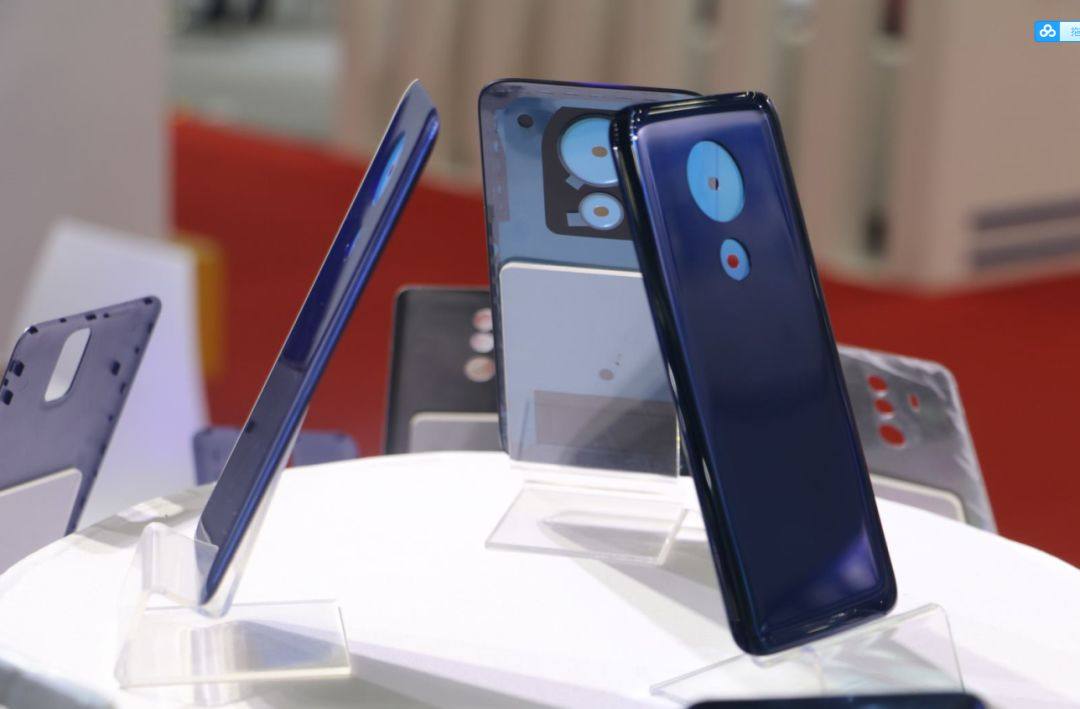

仿玻璃纹理塑胶手机电池盖
           图源聚瑞科技


膜片

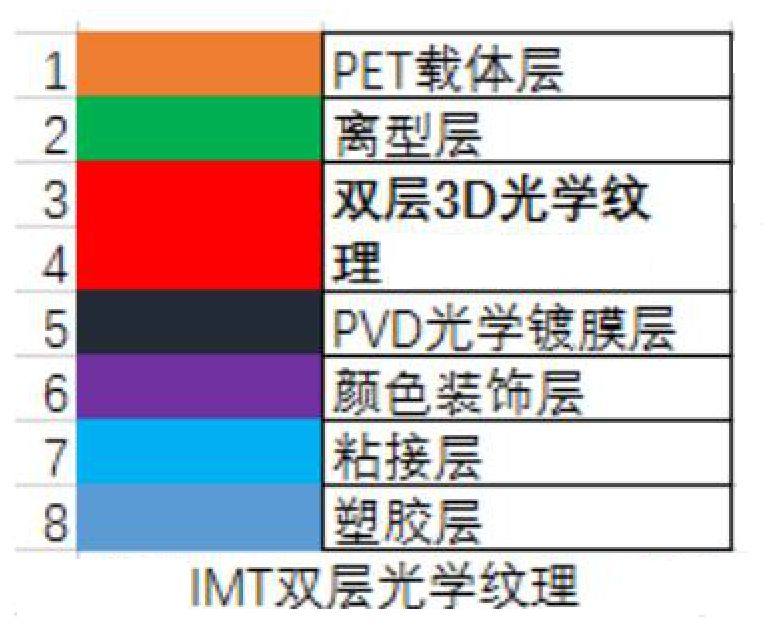

IMT的核心在于酷炫的双层3D光学纹理,其膜片类似与IMR,有可离型基膜,但现有还是通过裁切成片材加工。也可3D成型,带包边。

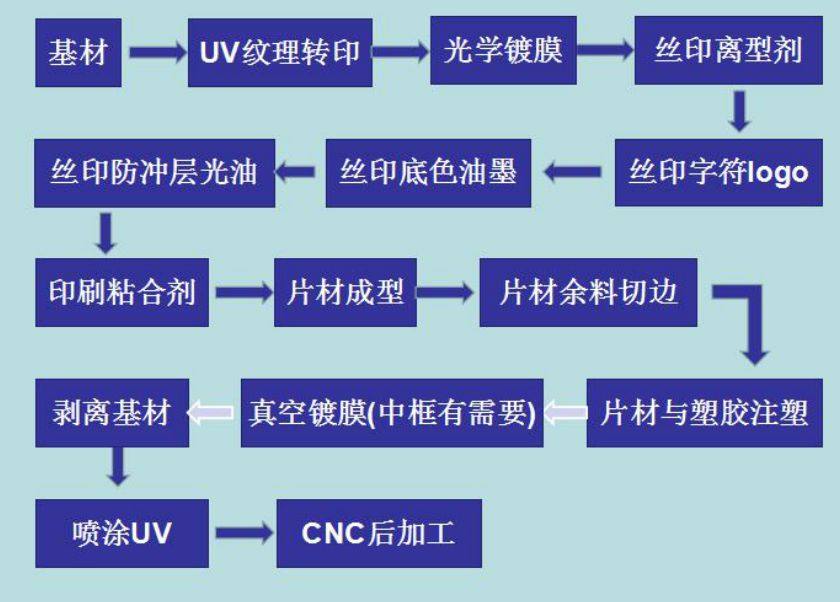

工艺流程




IME
IME:In Mold Electronics,是指传统的模内装饰(IMD)技术与柔性印制电路的结合,可实现触摸、装饰、照明等功能的整合。近几年流行起来的一个新概念,这一技术可广泛用于汽车、家电、消费电子、医疗器械等领域。


IME车顶灯demo,来源科思创展台


膜片

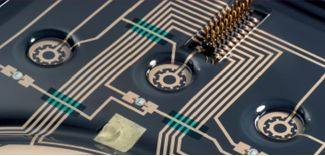

IME的膜片在装饰部分与IML类似,但重要是有印刷电路并且会有部分组件焊接。

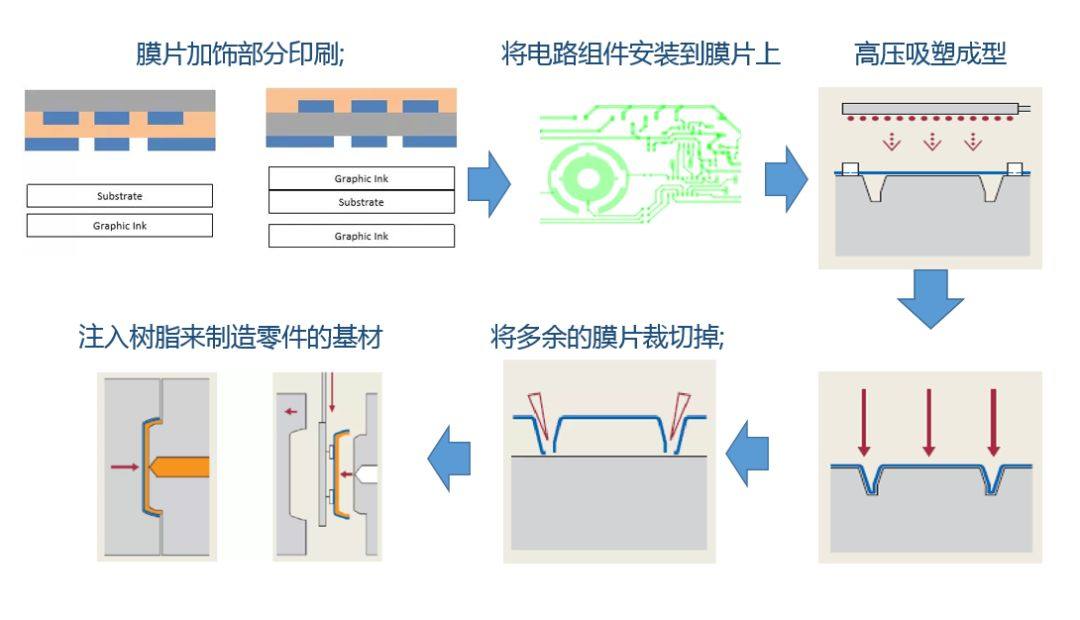

IME加工流程



IMD-PUR
IMD-PUR:通过模内转印在注塑过程中完成塑料部件的装饰,然后在同一个模腔内灌注PU(聚氨酯),这样就可以实现具有晶莹剔透的高光泽表面的精致设计。库尔兹研发这一技术在2019年德国K展,采用恩格尔注塑机生产。
           IMD- PUR,来源库尔兹官网


以上只是小编整理的信息,相信还有很多朋友可能有不同见解。欢迎各位朋友加群探讨。

IMD产品以清晰度高、立体感好、表面耐划伤、可随意更改设计造型图案、增强产品美观外型等优势,广泛的应用于手机外壳、家用电器、汽车内外饰等对外观需求高的产品上。IMD工艺有IML(FIM)/INS/IMR等多种叫法,为促进行业快速发展,欢迎加入艾邦IMD/IML交流群,主要成员包括:主机厂、手机、家电等终端,触控薄膜开关,导电油墨,IMD加工,IMD薄膜等。
