LTCC生瓷带的生产企业介绍

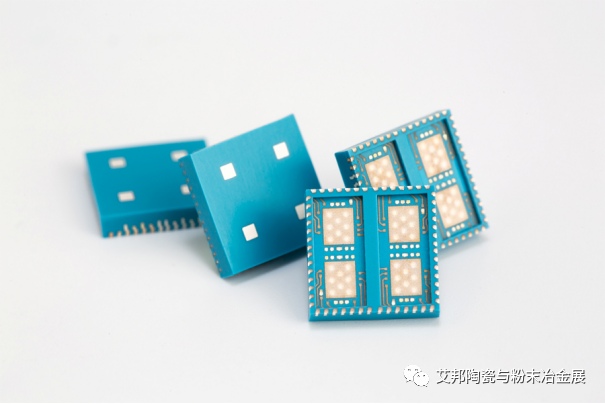

LTCC生瓷带是作为LTCC基板制造的最基本的功能材料和构成部分,是LTCC技术的关键,其性能的好坏直接影响到LTCC技术后面工艺及基于LTCC技术的元件、组件的性能。


一、LTCC生瓷带介绍


LTCC的生瓷带生产过程是通过将陶瓷粉体、玻璃粉与粘结剂、有机溶剂等混合球磨,可制成成份均匀、性能均一的浆料,浆料通过脱泡、消泡等,再将浆料均匀的涂或流到衬底上,或通过刀片均匀的刮刀支撑膜上,形成均匀的膜浆将浆料制成生瓷带,经过干燥形成一定厚度均匀的素坯膜,是LTCC粉体成型的重要形式,生瓷带通过后续LTCC工艺制成电路板或电子元件。


LTCC生瓷带的制备详情点击:


01

影响LTCC生瓷带的因素


LTCC生瓷带要有优良的力学、电气、热性能和化学稳定性及安全性,与导体浆料工艺匹配性良好,还要具有优良的可加工性,要求制造工艺简单,原料容易获得,生产成本低。

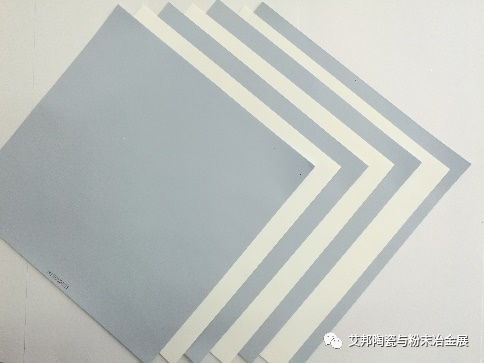

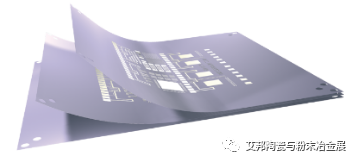

图  陶瓷薄带生坯,研创光


表征生瓷带性能的参数主要包括介电常数、损耗因子、绝缘电阻、击穿电压、抗弯强度、CTE和热导率。影响LTCC生瓷带品质的因素有:

1)材料组成

生瓷带中无机粉料的种类、含量、粒度和形貌,以及有机材料如粘合剂、分散剂、增塑剂的种类和含量直接影响到生瓷带的性能。例如:

  • 生瓷带中固含量较低,烧结收缩率大,与其他异质材料共烧过程中易发生不匹配的现象而造成翘曲;
  • 生瓷带中无机粉体形状不规则,通过流延制备出的生瓷带表现出一种各向异性的结构,使得陶瓷坯体烧结后会出现烧结收缩的各向异性,影响LTCC器件的可靠性、稳定性以及制造的可重复性。

2)工艺参数

LTCC中生瓷带是由浆料经流延加工得到的,通过调节刮刀间隙、流延速度、干燥时间等参数得到不同要求的生瓷带。

通过刮刀间隙控制生瓷带厚度,由于浆料致密性等性质的影响,浆料在载带上不易保持平整,导致厚度不均的问题,对后续基板的加工有很大影响。

02

国内LTCC生瓷带的现状


国内LTCC行业面临的问题主要是原材料的问题。国内LTCC原材料的来源主要有三种方式:

1)直接从国外进口生瓷带;

2)买进口瓷粉,自己做生瓷带;

3)自研制瓷粉做生瓷带。

这三种方式中,第一种成本最高,第三种最慢,延缓LTCC器件的开发时间。

实际上,国内自研瓷粉极少,LTCC原料、生瓷带多以进口为主,但由于LTCC材料系统开发较慢,LTCC生瓷带品种有限,介电常数没有系列化,不利于设计不同工作频率的器件,无法满足产品多元化的需求。

国内现在亟须开发出系列化的、最好有自主知识产权的LTCC用陶瓷粉料,专业化的生产系列化LTCC用陶瓷生带,为LTCC器件的开发奠定基础。

二、生瓷带生产企业

Ferro

Ferro的LTCC材料适用于包括5G在内的一系列频率,LTCC解决方案专为模块、封装、基板和复杂的LTCC芯片组件而设计。其生瓷带有高频(最高110GHz)应用的A6M-E LTCC材料系列和中低频(40GHzYISHANG )应用的L8系列,其中Ferro A6系列的产品是LTCC材料的典型代表。产品可应用于电子电气、航天航空、汽车、医疗等领域。机动车检验标志电子化。


官网:https://www.ferro.com/


dupont

杜邦GreenTape LTCC材料系统结合多层陶瓷与厚膜技术(导电浆料)的优势,可以满足在极端温度和其他恶劣环境下对电子产品功能不断提升的需求,尤其低损耗、高可靠特性,以及热膨胀系数与晶片更匹配,使其成为高频应用的理想选择,例如:基站台射频端封装模组、小型基地台的射频天线模组、手持装置射频段封装模组、手持装置高频陶瓷天线、晶片端基板、光纤传输模组等。

杜邦的LTCC生瓷带包括GreenTape™ 9K7 LTCC System和GreenTape™ 951 LTCC System。


官网:https://www.dupont.com/


贺利氏

贺利氏不仅提供用于LTCC生带生产的玻璃和陶瓷粉末,还为LTCC应用提供一系列导体浆料。其HL2000生瓷带是生产线上广泛采用的生瓷带产品之一,几乎零(0.2%)x-y收缩,适用于封装、汽车模块和RF等高频低损耗应用领域。

官网:https://www.heraeus.com/



日本电气硝子NEG

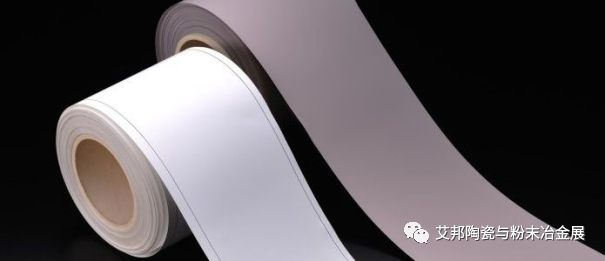

日本电气硝子生产的功能性玻璃粉应用于功率半导体等电子元器件的密封、膜被、绝缘膜等形成等广泛领域,产品还包括玻璃陶瓷生片、玻璃浆料、卫星玻璃垫片等加工产品。日本电气硝子生产有LTCC原料和LTCC生瓷带。

官网:https://www.neg.co.jp


日本山村硝子

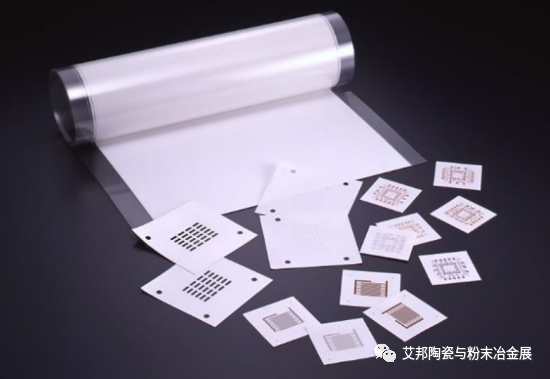

日本山村硝子致力于批量生产LTCC基板生瓷带,其LTCC生瓷带具有高强度、低损耗和低介电常数以及高尺寸稳定性,可在900℃或更低温度下进行低温烧结,可应用于高频电路基板、车载用基板、各种LED用基板等。

官网:https://www.yama-ph.co.jp


振华云科

自2012年开始,振华云科在介质陶瓷材料、电子浆料技术团队与微波元器件产品团队多年的共同努力下,对标世界一流企业,开展了生瓷片及配套电子浆料的开发,通过近8年的努力,实现了从金、银、铂、钯等贵金属粉体到电子浆料的生产;掌握原材料配方、仿真设计、高精度对位加工、厚薄膜工艺结合等关键技术,实现了电子组件产品的高度集成。2020年4月,云科正式对外宣布云科陶瓷及电子浆料—阻容及微波元器件—LTCC/HTCC组件模块产业链全面打通。

官网:http://www.yuncko.com/


风华高科

风华高科的低温共烧陶瓷产品主要有,5G滤波器,带通滤波器,低通滤波器,巴伦,wifi天线,射频前端模块基板,此外还有生瓷带和配套浆料。风华高科通过改善陶瓷配方原料,可量产介电常数介于在5.0~7.9,损耗≤0.002,Qf在700GHz~2000GHz之间,批次间X和Y方向的收缩率小于0.3%,在Z方向的收缩率小于18%,具备高频特性,且电性能优异,具有十分广阔的应用前景。
官网:http://www.china-fenghua.com/


上海晶材新材料

上海晶材新材料科技有限公司是电子行业的专业材料提供商,为若干关键领域提供包括陶瓷生料带、贵金属浆料、导电胶等产品。产品广泛应用于基于低温共烧陶瓷技术的电子元器件、电路模块的制造和封装(尤其是诸如5G技术的高频应用)。晶材科技主要LTCC产品有生瓷带、浆料以及玻璃粉。

生瓷片自主开发,无铅、无镉,符合RoHS环保要求,介电常数区间范围 5~20(可定制化开发),在高频率下性能稳定,介电损耗低,采用高精密流延设备成型,尺寸稳定性高,适合5G射频器件和毫米波高频电路模块的应用等。


官网:http://www.miracle-tek.com/


云南银峰新材料

云南银峰新材料有限公司专注于LTCC瓷粉的研究,形成以LTCC陶瓷粉及陶瓷生带为依托的多门类电子功能材料产业。LTCC产品主要有介电常数系列化的LTCC瓷粉及膜带,其中LTCC瓷粉系列产品达到国外同类产品的技术指标。


贵研铂业

贵研铂业自主开发的LTCC系列浆料种类多达十余种,涉及金属有金、银、铂、钯、钌等贵金属。目前产能能够满足客户的需求,滤波器浆料是制作陶瓷滤波器的主要原材料。以上两种产品均主要应用于电子产品。此外目前也具备LTCC生料带生产能力。


官网:http://www.sino-platinum.com.cn/


昆明云基新材料

昆明云基新材主要从事LTCC玻璃粉及生瓷带研究开发,已经制备出介电常数5.5的LTCC基板及封装用生瓷膜。



西安宏星电子

通过多年的自主开发,西安宏星电子已经实现了自有技术与引进技术的结合,形成了系列导体浆料、电阻浆料、介质浆料、有机浆料及各种超细粉体材料的产品体系,产品被广泛应用于厚膜集成电路、片式电阻、片式电感、LTCC、MLCC、汽车玻璃、太阳能光伏、加热器等领域。开发有LTCC生瓷带产品,目前小批量销售。


官网:http://www.hxep.com.cn


湖北亿瓷新材料科技有限公司

亿瓷新材料是一家专门从事传感器、电子元器件、LTCC无源器件、MEMS器件、射频微波器件、电子材料、陶瓷材料的设计、研发与销售。产品包括氧化锆膜片、导体浆料、电阻浆料、低温共烧陶瓷材料(LTCC)等。生产有LTCC生瓷带。


仁千电子

常州仁千电气科技股份有限公司主要从事北斗卫星通讯终端和配件、天线、通信设备和配件及天线和模块的研发、生产和销售。建有LTCC粉料和生瓷带生产车间,目前仁千电子5G金属腔体滤波器、陶瓷介质滤波器和低温共烧陶瓷LTCC生瓷带等三个核心项目设备调试已完成。

国内嘉兴佳利电、麦捷科技、中电43所、研创光电等企业都具备自主LTCC材料技术,自主开发LTCC材料,制作生瓷带用于LTCC产品。此外,元六鸿远电子立讯精密等企业也对LTCC生瓷带进行研究开发。

为了进一步加强交流,艾邦建有LTCC交流群,诚邀LTCC生产企业、设备、材料企业参与。目前群友包括:风华高科、顺络电子、中国电科二所、麦捷微、宏达电子、佳利电子等加入。
