LTCC(低温共烧陶瓷)在5G手机中的应用简介


5G手机正朝着轻型化、多功能、数字化及高可靠性、高性能的方向发展,对元器件的小型化、集成化以至模块化要求愈来愈迫切。低温共烧陶瓷技术(Low Temperature Co-fired Ceramic,LTCC)是近年来兴起的一种令人瞩目的多学科交叉与整合组件技术。它在推动手机体积和功能上的变化中都起到了巨大的作用,可使射频走向器件小型化、高频化,是实现5G手机发展目标的有力手段。

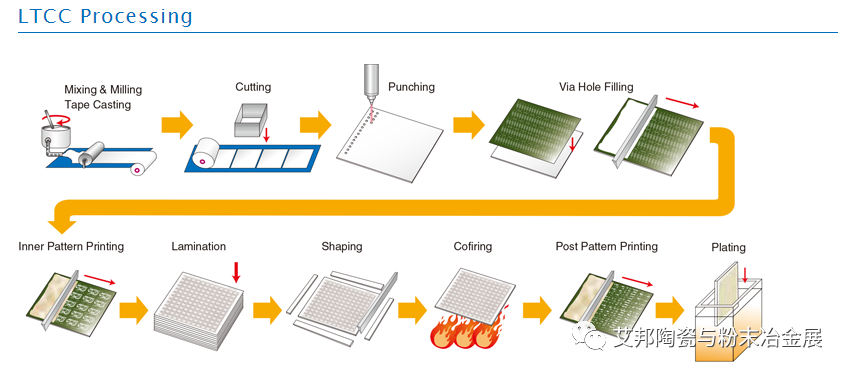

图1  LTCC工艺流程 图来源于网络


LTCC这项技术最先由美国的休斯公司于1982年研制成功。其具体的工艺流程就是将低温烧结陶瓷粉制成厚度精确而且致密的生瓷带,在生瓷带上利用激光打孔、微孔注浆、精密导体浆料印刷等工艺制出所需要的电路图形,并将多个无源元件(如电容、电阻、滤波器、阻抗转换器、耦合器等)埋入其中,然后叠压在一起,在900℃左右烧结,制成三维电路的无源集成组件,也可制成内置无源元件的三维电路基板,在其表面可以贴装IC和有源器件,制成无源/有源集成的功能模块。



图2  LTCC在手机收发模块中的应用 图来源于网络


一、手机中的LTCC功能产品


手机中使用的LTCC产品包括LC滤波器、双工器、射频开关、功能模块、收发开关功能模块及其他被动元件等。平常用户使用到最多的就是手机、电话、无线电话、蓝牙,只要体积小的、无线接收的设备肯定要用到滤波器、天线。而这些都离不开LTCC。LTCC器件的体积很小,根据实际功能用途进行合理的设计,器件体积可以小到0.6mm×0.5mm×0.6mm,甚至更小。



图3 LTCC电子元器件 图来源于网络


二、LTCC的优势


5G手机由于其高频、大带宽及高传输速度的特点,必须匹配高性能滤波器。对应毫米波频段的是毫米波MEMS滤波器,要求低功耗内插、小型化及SIW封装。对应Sub6G频段的是FBAR滤波器,要求宽带、高回波损耗和带外抑制、小型化。总体特征是高频化、宽带化、高功率化和小型化。

作为这方面较为恰当的制造方法而重新受到人们关注的,是LTCC (Low Temperature Co-Fired Ceramics:低温烧成陶瓷)工艺。LTCC工艺是在高频元件、模块等制造过程中开发出来的积层陶瓷基板工艺,与其它集成技术相比,LTCC有着众多优点:

1、陶瓷材料具有优良的高频、高速传输以及宽通带的特性;

2、可以适应大电流及耐高温特性要求;

3、可以制作层数很高的电路基板;

4、非连续式的生产工艺,便于成品制成前对每一层布线和互连通孔进行质量检查,有利于提高多层基板的成品率和质量。


三、LTCC在手机的应用前景



图4 5G手机 图来源于网络

5G时代来临,LTCC扮演着重要角色,因LTCC能适应大电流和耐高温,从手机、穿戴装置到车用等领域,都需要运用到RF零组件,LTCC作为其关键组件,其使用量将出现大幅增长。业内人士指出,以智能手机来看,每支5G手机搭载的LTCC元件为20多颗,比4G手机用平均3颗到5颗增加三倍,估计全球第4季4G加5G手机对LTCC的消耗量将达43亿颗,明年第1季攀升至45亿颗,市场上的缺口每季逐渐扩大。


为应对订单的增加,华新科将持续在高雄厂区扩充LTCC产能,去年底LTCC月产能约为1.5亿颗,现阶段已经拉升到2亿颗;奇力新跨入手机模块后,数量大幅翻倍,LTCC设备月产能可达1亿颗。随着出货逐步拉抬,产能也会逐步扩产至2亿颗。


佳利电子、麦捷微电子、顺络电子由于有前期的LTCC的研发基础,手机上的LTCC产品订单也逐步增加,均有扩产计划。


LTCC生产企业有日本的村田、TDK、太阳诱电、京瓷,美国的杜邦、西迪斯;国内著名企业有顺络电子、佳利电子、风华高科、中国电科二所、麦捷微、宏达电子、璟德、奇力新、华新科等
