LTCC工艺和优点简介



LTCC即低温共烧结陶瓷,可以实现三大无源器件(电阻、电容、电感)及其各种无源器件(如滤波器、变压器等)封装于多层布线基板中,并与有源器件(如功率MOS、晶体管、IC模块等)共同集成为完整的电路系统。现已广泛应用于各种制式的手机、蓝牙、GPS模块、WLAN模块、WIFI模块等;此外,由于其产品的高可靠性,在汽车电子、通讯、航空航天与军事、微机电系统、传感器技术等领域的应用也日益上升。

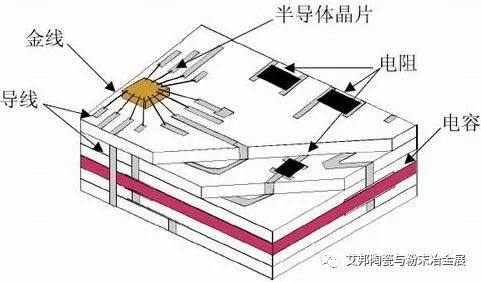

LTCC(Low Temperatrue Co-fired Ceramic)即低温共烧结陶瓷,是1982年由美国休斯公司开发出的新型材料技术。LTCC是将低温烧结陶瓷粉制成厚度精确而且致密的生瓷带,在生瓷带上利用激光打孔、微孔注浆、精密导体浆料印刷等工艺制出所需要的电路图形,并将多个无源器件嵌入其中进行叠压,最后在1000℃以下进行烧结,在其表面可以贴装IC和有源器件,从而形成LTCC无源/有源集成的功能模块。

LTCC基板制造的工艺主要有混料、流延、打孔、填孔、丝网印刷、叠片、等静压、排胶烧结等主要工序。下面视频中简单介绍各个工序工艺。


通过LTCC可以实现三大无源器件(电阻、电容、电感)及其各种无源器件(如滤波器、变压器等)封装于多层布线基板中,并与有源器件(如功率MOS、晶体管、IC模块等)共同集成为完整的电路系统。长期以来,电路中多采用PCB板实现电气互联,但是由于阻、容、感、滤波器等基于陶瓷材质的无源器件需要高温烧结,因此无法集成在多层PCB板中,LTCC工艺的必要性显现。


与其它集成技术相比,LTCC有着众多优点:

第一,陶瓷材料具有优良的高频、高速传输以及宽通带的特性。根据配料的不同,LTCC材料的介电常数可以在很大范围内变动,配合使用高电导率的金属材料作为导体材料,有利于提高电路系统的品质因数;


第二,LTCC可以适应大电流及耐高温特性要求,并具备比普通PCB电路基板更优良的热传导性,极大地优化了电子设备的散热设计,可靠性高,可应用于恶劣环境,延长了其使用寿命;


第三,可以制作层数很高的电路基板,并可将多个无源元件埋入其中,免除了封装组件的成本,在层数很高的三维电路基板上,实现无源和有源的集成,有利于提高电路的组装密度,进一步减小体积和重量;

第四,与其他多层布线技术具有良好的兼容性,例如将LTCC与薄膜布线技术结合可实现更高组装密度和更好性能的混合多层基板和混合型多芯片组件;

第五,非连续式的生产工艺,便于成品制成前对每一层布线和互连通孔进行质量检查,有利于提高多层基板的成品率和质量,缩短生产周期,降低成本;

第六,节能、节材、绿色、环保已经成为元件行业发展势不可挡的潮流,LTCC也正是迎合了这一发展需求,最大程度上降低了原料,废料和生产过程中带来的环境污染。

LTCC凭借如上所述的优势现已成为无源集成的主流技术,广泛应用于消费电子、通信、汽车电子、军工等市场。目前日本有村田、京瓷、TDK、太阳诱电;欧美地区有博士、C-MAC等;中国台湾地区的华新科(2492-TW)、奇力新(2456-TW)和璟德 (3152-TW)以及大陆地区的佳利电子、顺络电子(002138)、麦捷科技(300319)等都是重要的市场参与者。




LTCC生产企业有日本的村田、TDK、太阳诱电、京瓷,美国的杜邦、西迪斯;国内著名企业有顺络电子、佳利电子、风华高科、中国电科二所、麦捷微、宏达电子、璟德、奇力新、华新科等。
