低温共烧陶瓷(LTCC)在WiFi6中的应用



5G离我们已经来临,然而网速的改变还不止于此,wifi6也到来了。那么WiFi6是什么呢?wifi6的速度提升有多大?LTCC是如何应用到WiFi6中的?一起来看看吧。


从技术术语来说,WiFi 6是802.11AX。2018年10月4日,WiFi联盟宣布将下一代WiFi技术802.11AX更名为WiFi 6,WiFi6是在WiFi5的基础之上发展而来。

虽然许多大牌厂商都支持开放用于未经许可的WiFi频谱的6Ghz频段,但这种情况还未落地使用。目前仍然在2.4Ghz和5Ghz两个频段上运行设备。WIFI6的主要频率范围为:2.4GHz(2400~2484MHz),5.2GHz(5150~5350MHz)。

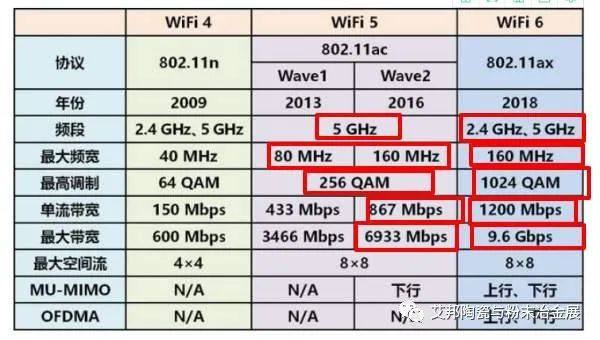

对于80Ghz信道上的单个空间流,WiFi5的理论速度是866MB/s,而WiFi 6的理论速度是1201MB/s,理论速度可提升38%。随着广大用户对提高网络运行速度的迫切需求,WIFI6将是无线传输重点发展方向。



随着WiFi技术的提高其要求也变多,例如WiFi6需要进行聚波才能达到最佳效果。聚波指的是MU-MIMO技术,即多用户多入多出技术。由于频率太高WiFi 6代穿越障碍物能力明显下降因此需要对准某个方向接收。也就是发射方向和接收方向正对着并且中间没有障碍物才最好,这种方式更适合家庭内网的实时媒体流传输。


WiFi6通信距离短、收发功率小,对天线的功率和收发特性要求不高,但对天线所占面积及成本要求很严。

LTCC 材料具有高频、介电常数可调、高传送速度、良好的抗腐蚀性、抗冲击性、高可靠性,再加上由LTCC制备的天线具有体积小、便于表面贴装、成本低等显著优点,已广泛用于WiFi天线中。



WiFi6中,通常使用的有两个频率,WIFI6路由器现有单频及双频两种模式。LTCC 在WiFi6天线实现多频常用方法有以下几种:
(1) 采用单天线结构:对天线加载可调的电感、电容,改变原谐振频率实现多频。
(2) 采用单天线结构:在天线上加载多个枝节,通过调整不同枝节的长度实现多频。
(3) 采用多天线结构。对曲折线天线可通过多层堆叠形式,每层天线实现一个谐振频率;对螺旋线天线可通过不同长度螺旋线相互缠绕,实现双螺旋或多螺旋结构;对贴片天线采用谐振贴片结构,用多个贴片在不同层构成多频点谐振;多天线结构的天线间存在互耦,通过控制耦合量可以产生新的谐振频率。



目前WiFi6已逐步走入市场化,随着各方面技术成熟,其价格也相比刚进入大众视野时降低了很多,同时产品性能也得到了很大提升。


LTCC生产企业有日本的村田、TDK、太阳诱电、京瓷,美国的杜邦、西迪斯;国内著名企业有顺络电子、佳利电子、风华高科、中国电科二所、麦捷微、宏达电子、璟德、奇力新、华新科等。

为了进一步加强交流,艾邦建有LTCC交流群,诚邀LTCC生产企业、设备、材料企业参与。目前群友包括:风华高科、顺络电子、中国电科二所、麦捷微、宏达电子、佳利电子等加入。
