本田将开发摩托车专用触摸式HUD

近年来,以越来越大的LCD或TFT显示屏代替传统仪表已然成为一个趋势。但事实上仪表盘上显示的信息有限,同时处于安全的考虑,本田已经在准备新的解决方案:可投影到摩托车前挡风上的触摸屏平视显示器(HUD)



几年之前仪表盘还处于指针的时代,但如今对信息的需求越来越多,再加上摩托日益电子化,仪表盘的尺寸与功能都越来越像手机一样多样化。除了传统的信息显示,还包括数据记录器,卫星导航,电话和多媒体控件,通过骑行模式设置,悬架控制,牵引力控制和ABS模式等功能,纷纷争夺原本就不大的仪表盘面积,这也正让仪表变得越来越复杂。目前Go-Pro摄像头控件已经在某些Triumph上实现,并且在不久的将来,我们还将在仪表板上看到雷达和盲区警告。


尽管仪表盘的信息量呈指数增长,但在挡风底部之间留给仪表的空间却很小。摩托车制造商一直在思考如何解决该问题。



本田在最新发布的专利申请中给出的答案是,将摩托挡风本身的面积当做显示屏幕,从而提供更多空间来显示信息,而不会妨碍骑手的前方视野。

不仅仅是HUD,本田工程师还希望通过将挡风变成透明的电容屏来实现车主与这些信息更多的交互。

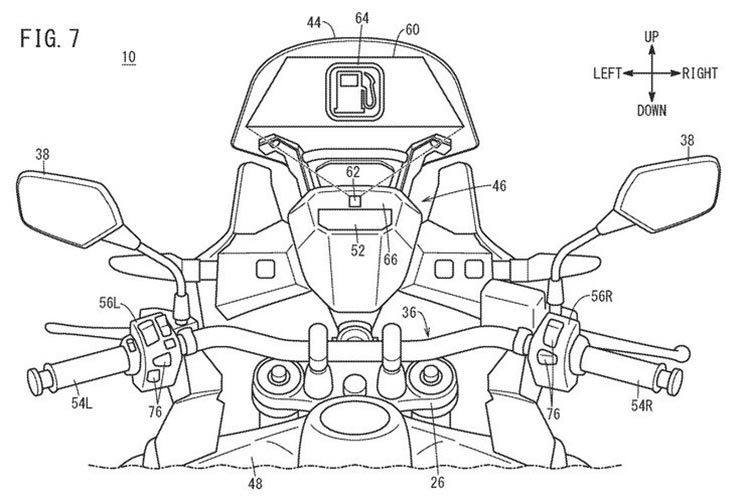

下图1标示出了位于摩托车的TFT面板上方的小型投影仪(62),其在风挡上显示了燃料状况。而在另一张专利图中显示,您可以读取直接投射在风挡上的GPS指示。



本田摩托车HUD专利图1

       本田HUD专利图-2


本田摩托车的HUD其实也并不是首次出现。本田也早在部分汽车中引入了HUD系统,该系统允许驾驶员在前挡风玻璃上显示的不同数据之间进行选择:当前速度,转速表,档位指示器,巡航控制状态车道内的自适应和维护,GPS指示以及车辆“服务”的警告。

本田HUD系统


另请参阅:新川崎忍者650 2020:官方数据和照片


本文整理自www.todocircuito.com、头条 淘铺万


艾邦现建有汽车抬头显示HUD微信群,目前已有大批产业链企业朋友加入:大陆电子、未来黑科技、泽景、马瑞利、华阳、前海智云谷、613所、怡利电子、萤欧科技、均胜科技、舜宇光学、广景、宝沃汽车、北汽、日产、比亚迪、一汽、上汽、蔚来、吉利、3M、积水、福耀玻璃、富兰光学、亮宇光学、京瓷等,欢迎扫码加入。加入前请转发本文。
