福耀玻璃在汽车HUD的产业布局

前奥巴马的《美国工厂》,让福耀玻璃着实火了一把。相信大家都知道,福耀玻璃是全球领先的汽车玻璃供应商,福耀之所以获得成功,不仅仅在于其严格的品质管控,更在于其研发方面的大力投入,其产品基本覆盖汽车玻璃中的各种高附加值产品。



福耀玻璃在2015年获得了华晨宝马X3配套整车玻璃的订单后,与宝马合作研发了带有HUD抬头显示配置的前风挡玻璃。

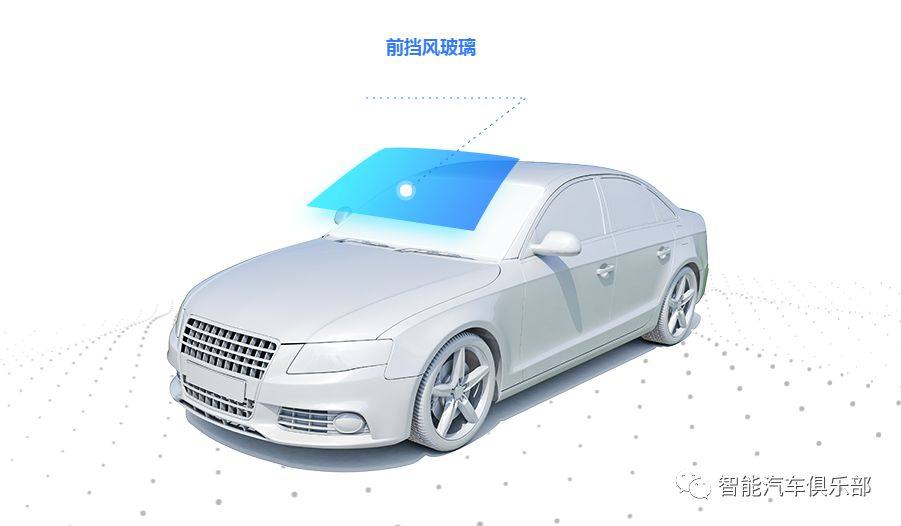

挡风玻璃是福耀玻璃的重点产品之一,针对目前广受关注的车载抬头显示HUD,福耀也做了大量研发跟进,今天,小编主要是给大家介绍福耀玻璃的HUD专用前风挡玻璃产品。

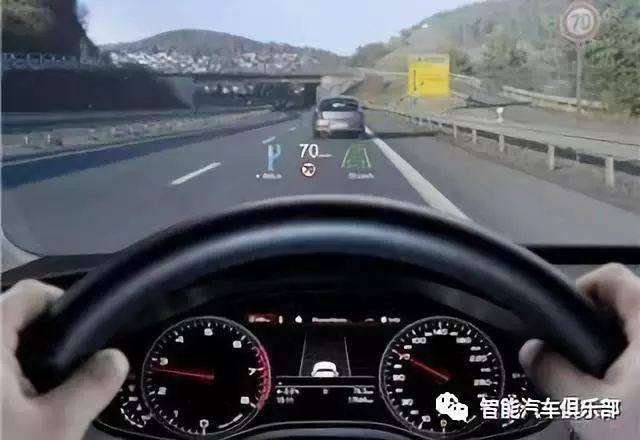

大家都知道,HUD将行车信息、导航地图等资讯直接投影到前风挡玻璃上,这样驾驶员便不必低头分心去查看这些信息,从而提升驾驶安全性。但由于汽车风挡是一个夹层玻璃,光影投射在其上时,经折射反射后便会产生重影、畸变等问题,严重干扰HUD虚像的清晰度,从而影响最终的显示效果。



目前,针对这一难题,业内有多种解决方案,比如说使用楔形膜夹层玻璃、贴反射膜、镀膜、C HUD(组合型 HUD)等解决方案。当然最终显示效果更好的量产解决方案还是采用楔形膜夹层风挡玻璃。下面,小编便重点介绍福耀玻璃在这一难题上的解决方案。


目前福耀玻璃有两种专门的风挡玻璃解决方案:楔形PVB膜夹层玻璃&风挡镀膜工艺。后一种可能是目前楔形PVB膜夹层玻璃价格太过昂贵的替代解决方案之一。

HUD楔形膜风挡解决方案


楔形膜风挡玻璃是专门为HUD配备的,结合车辆智能信息系统,投射出如导航、地图、预警等丰富图像及符号,提高驾驶体验。福耀玻璃在这一领域积极研发,现已推出这种玻璃,并实现了量产。

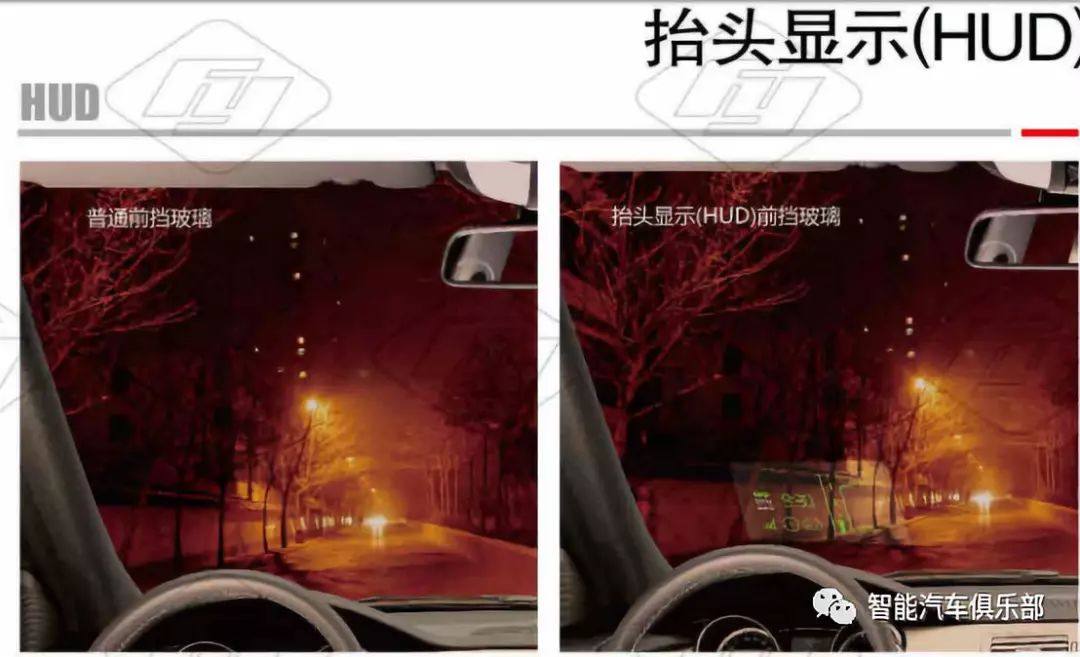

普通玻璃与HUD楔形膜玻璃成像对比,左边易产生重影,右边的HUD楔形膜玻璃便避免了这一问题

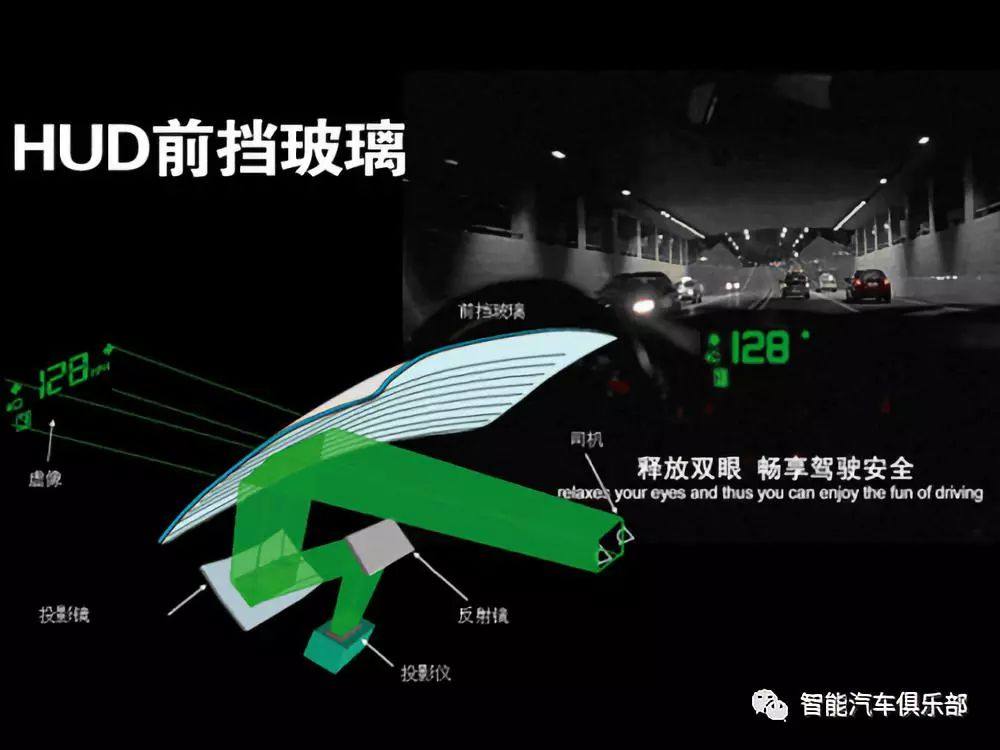

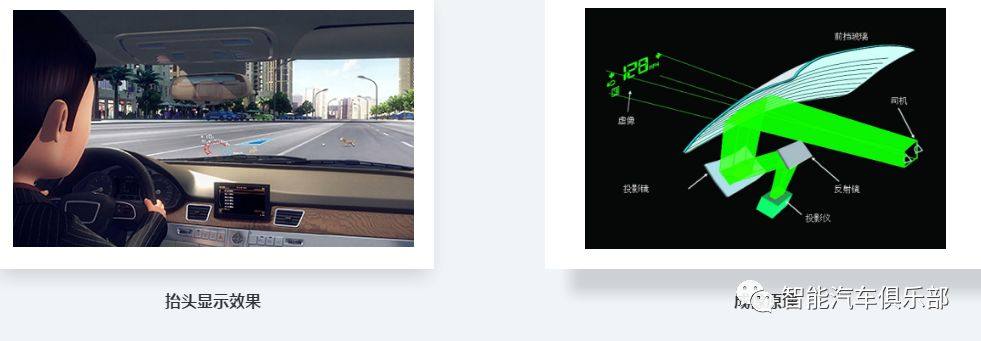

产品原理:利用楔形膜,校正重像。通过高精度前挡将汽车运行信息清晰投射到驾驶员正前方大约2-3m位置处。

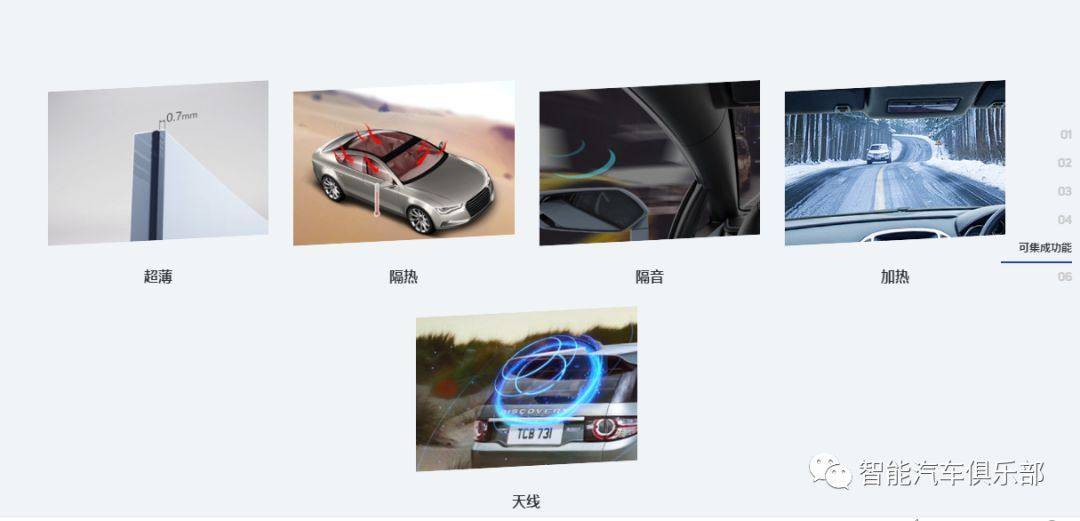

当然,作为一家专业汽车玻璃厂家,福耀玻璃还可以在这种HUD风挡上加上隔热、隔音、加热、天线等辅助功能,让风挡产品更符合现代智能汽车的需求。

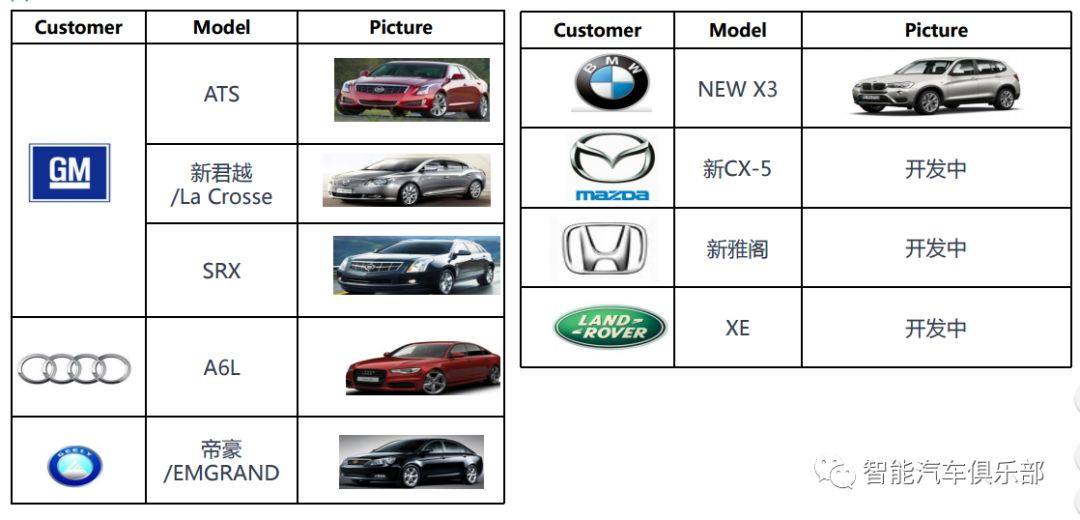

客户:这种风挡玻璃由于独特的楔形PVB中间膜(生产厂家少,据了解,仅有积水化学、伊士曼有做),生产成本较高,同时不同车型的风挡还需进行单独设计,最终便导致了这一产品的价格过高,目前主要还是中高档车型采用。


技术创新:镀膜工艺


为了应对楔形PVB膜风挡玻璃的设计复杂、成本高昂,各厂家都在研发新的替代技术产品。福耀玻璃目前便有研发一种镀膜的解决方案

原理:利用夹层前挡上沉积的透明纳米膜与偏振光组合作用,消弱副像的同时,增强主像,提高主像和副像之间的亮度比值,实现目视无重影。


这一技术目前正在量产验证中。从网上我们可以找到一些相关专利,感兴趣的朋友们可以去搜索了解下。


专利一:《一种抬头显示系统》




“该抬头显示系统包括投影光源和夹层玻璃,还包括透明纳米膜,透明纳米膜包括至少一个从内玻璃板表面向外依次沉积的高折射率层/低折射率层的叠层结构;投影光源用于产生P偏振光,P偏振光入射到透明纳米膜上,透明纳米膜对P偏振光的反射率不低于5%,P偏振光的入射角度为42~72度。本发明使得目视观察夹层玻璃上的反射成像时仅仅观察到透明纳米膜的反射像,非镀膜表面的反射像可以忽略,由此消除了抬头显示系统的反射图像的重影问题。”


专利二:《带反射膜层的hud玻璃制品》



“一种带反射膜层的HUD玻璃制品可以在楔形玻璃中引入带反射膜层的结构并较好地解决了反射膜层玻璃投影重影的问题....”


风挡式HUD以更好的显示效果被广受关注,但目前还有一个大难题要解决,那就是成本问题。艾邦现建有汽车抬头显示HUD微信群,现已有大批产业链企业朋友加入。欢迎各位HUD产业链朋友加入群聊以探讨降成本、新技术解决方案等。(以下是已加入群聊的部分朋友清单)
