一文读懂汽车抬头显示ARHUD产业链组成(收藏)



智能驾驶时代,抬头显示系统HUD与先进驾驶辅助系统(ADAS)齐头并进,逐渐成为车辆的标配件,特别是在高档车。

HUD分为C HUD与W HUD,目前W HUD在众多中端价位车型中的装配占比正在不断上升。但就科技感与显示效果而言,结合增强现实(AR)技术可以集成ADAS、自适应巡航ACC功能的AR HUD才是未来的发展方向。

华阳多媒体 ARHUD

近两年来,不说受到各大车厂投资青睐的国外明星企业wayray、与大陆合作的DigiLens,单看国内市场,关于AR HUD的合作消息也不鲜见,比如说宝马与未来黑科技,大众与泽景等。

未来黑科技的AR HUD效果图

2020年上半年,奔驰发布新S级的 ARHUD,算是正式启动了AR HUD的前装量产。相信在接下来的时间,将会有越来越多的车企将会推出这一配置。

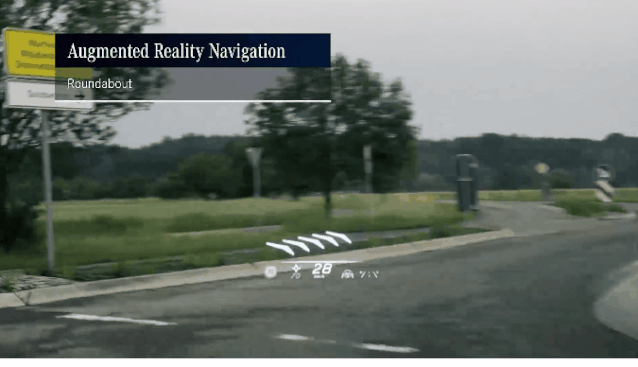

奔驰AR HUD路测效果


AR HUD虽然还有很多挑战,但是巨大的市场价值驱动国际老牌巨头纷纷布局,如大陆、电装、日本精机、伟世通等。当然,国内企业也不甘落后,现在有着华阳、泽景、福耀玻璃等一大波明星企业也是先后加入战局。通过整理群友资源,小编简单整理了以下的ARHUD供应链


HUD整机厂商


进行软硬件整合,系统集成的整机厂商如:


电装日本精机大陆、伟世通、博世、法雷奥、先锋、maxell、松下、均胜、华阳、洛阳光电613所、怡利、光宝、创奕电子、延锋伟世通等,这些厂商基本都在积极布局AR HUD

HUD初创公司

wayray、泽景、未来黑科技、乐驾、炽云科技、乐驾科技、疆程、前海智云谷、可可卓科、京龙睿信、光晕halo、锐思华创...

锐思华创官网介绍的ARHUD

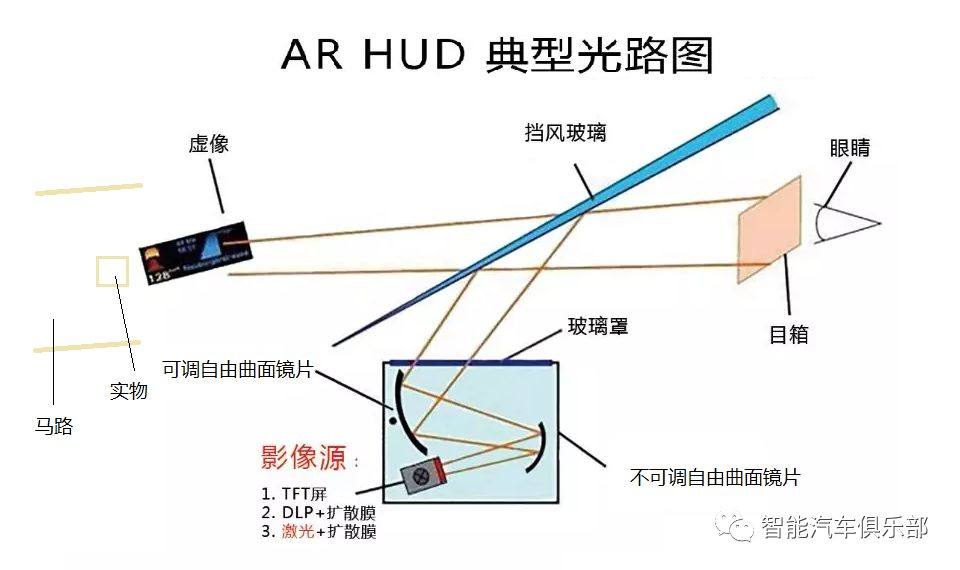

影像部分


由成像单元、光源组成的PGU光机部分。


这部分可以参考小编整理的文章汽车AR HUD四种主流成像技术介绍


PGU光机

DLP:水晶光电、广景视睿、舜宇...

舜宇2019年光博会展出的PGU

水晶光电PGU

MEMS LSP:Microvision、上海丰宝电子、  浙江视镜传感科技...

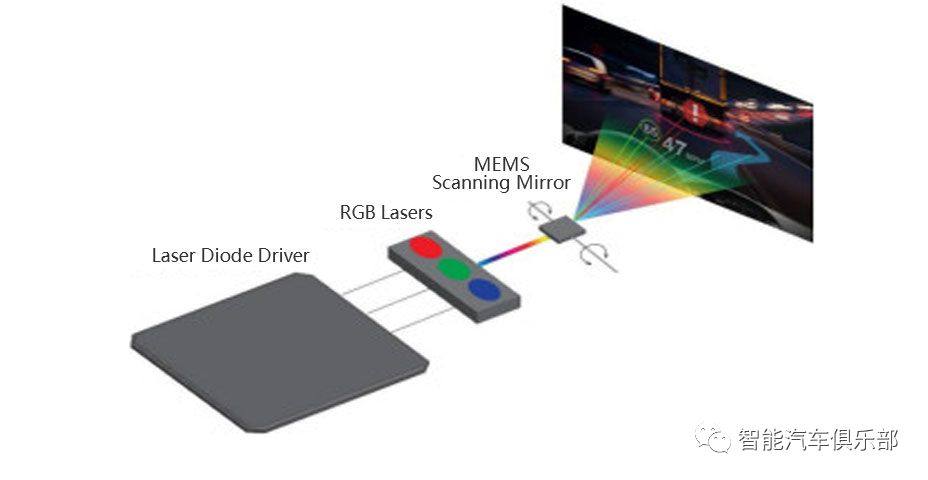

MEMS投影原理,图片来源点石创新官网

TFT-LCD:京瓷、JDI、天马、信利、京东方...

 行人从左侧走出,京瓷展出的模拟驾驶舱


LCOS:一数科技、Digilens、Waveoptics...

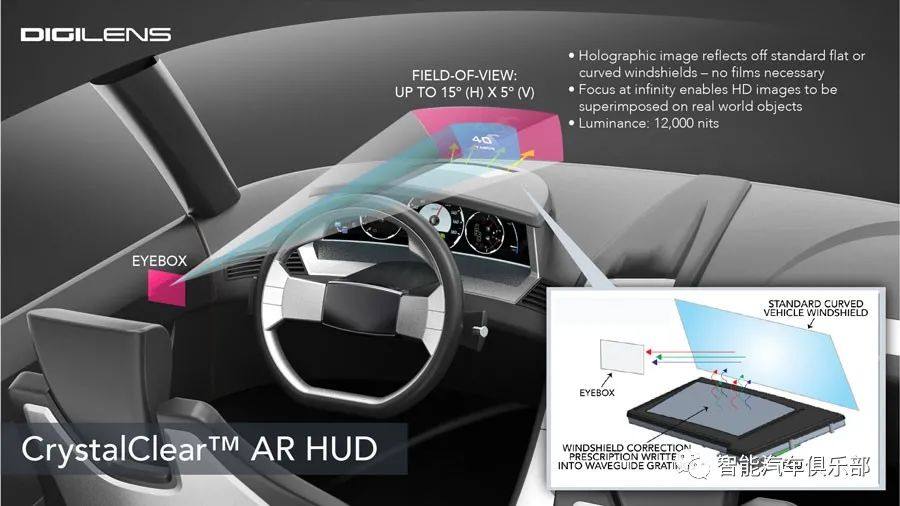

Digilens联合大陆集团推出的ARHUD

芯片


DLP核心DMD:德州仪器TI


MEMS芯片:ST、MicroVision、台湾Ultimems(上海丰宝代理)、日本理光、HLDS...


TI DMD成像原理


光波导(主要是针对LCOS技术)

三极光电、厦门幻界科技、TimeVison...

光源
日亚、斯坦雷、欧司朗...


投影部分


主要是光线反射部分:包括精密的自由曲面镜加工、自由曲面镀膜、超精密模具加工设备、相关检测设备

自由曲面加工

富兰光学、亮宇光学、舜宇、烨嘉光电、三代光学、宁波锦辉指针、上海现代先进超精密制造中心、TPK、睿光达、湖南精诚光电、欧泰光学...


舜宇光学2020年光博会展出的HUD自由曲面,前为玻璃后为塑料


自由曲面模具加工


光学镀膜

加工如三海科技、深圳市子乐光学、武汉高理光学等;镀膜设备如:EVATEC、Shincron、光驰、纳峰等

三海科技HUD光学镀膜加工


超精密加工设备

发那科、施耐德/视乃德、芝浦机械



自由曲面检测

如苏州瑞霏光电、松下机电等

瑞霏光电展出的自由曲面检测设备

风挡玻璃系统


主要指前挡风玻璃及其组件


挡风玻璃

福耀、圣戈班、旭硝子、康宁、AGP Glass

楔形PVB膜

积水化学、伊士曼

图片来源积水化学


原材料部分


主要包括生产自由曲面的光学/耐高温塑胶原料、散热材料、吸光材料等


塑胶原料

日本帝人、可乐丽、科思创等厂商的高性能PC

环烯烃共聚物COC


SABIC的聚酰亚胺(PEI)

日本Unitika的聚芳酯(PAR)


高性能光学薄膜:

3M、brightview、德国CDA等及相关代理商

3M光学薄膜--冷镜膜,来源官网



散热材料

散热材料如莱尔德等;

胶带

如德莎、3M等

吸光材料

吸光材料如Vel-Suede Ltd.的植毛反射贴


吸收杂光干扰的反射防止材料应用位置


光学检测


光学检测包含显示效果、亮度、对比度等,相关厂商如光傲科技、柯尼卡美能达、远方光电、迈昂科技、科涅迩光电;

远方光电 光学测量



软件部分


光学设计

ZEMAX、Optis 这两家及其代理商

AR 导航

四维图新、百度、斑马汽车、高德、伊必EB...

四维智联 AR导航画面


以上为小编简单整理的产业链组成,仅列举部分企业,如有错误或遗漏之处敬请谅解,欢迎在评论区留言或加入微信交流群探讨。
