汽车抬头显示HUD杂光吸收材料——反射防止植毛贴介绍

提高行车安全,将车速、导航等行车信息显示在汽车前挡风玻璃上的抬头显示器(HUD)已在豪华车型上流行开来,比如说宝马、奔驰、奥迪、雷克萨斯、沃尔沃等豪华品牌早已有标配HUD的相关车型。


图片来源 丰田


早前的HUD由于性价比有待优化(成本过高、显示效果简单),制约着这一高科技产品向中端车型量产。但随着工艺技术的优化、增强现实(AR)技术结合HUD的出现,HUD迎来了新生:AR HUD能结合ADAS、娱乐等车载系统,产生更多更生动的应用体验。多家调查机构都表示HUD用量将在未来几年内的迅猛增长。

Wayray  AR HUD,来源人车事新闻

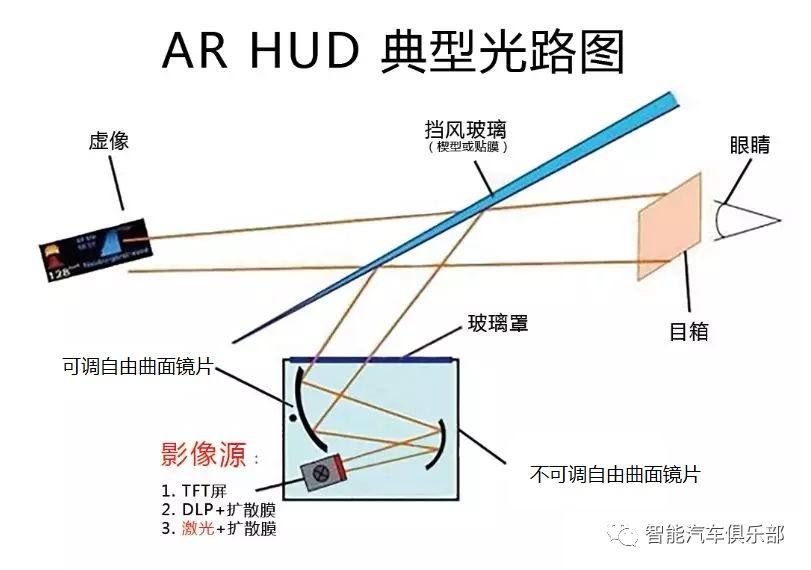

HUD是一个精密复杂的光学系统,其典型光路图如下图。光线从影像源发出,经过两个自由曲面反射后投射在车窗上形成一个虚像反射在人眼中。



大家都知道,光线是可逆的,太阳光或其他杂光也能逆向进入到HUD箱体中,经内壁反射,在箱体中形成各种角度的反射光。如果这些杂光再次反射后沿着成像光路进入人眼中,便会对HUD的成像形成干扰,严重影响使用体验。


吸收杂光干扰的反射防止材料应用位置

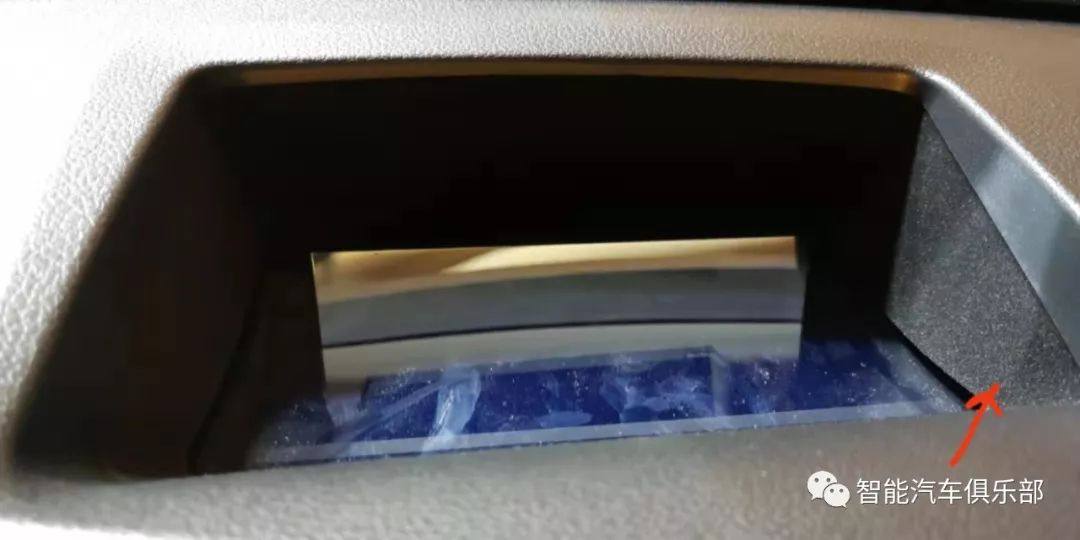

所以,在HUD组件的内侧需要使用反射防止材料(吸光材料,一般采用植毛片材),防止太阳光等杂光的强光乱反射。前两天小编在汽车电子展上面的蔚来展车ES6 上便有使用。


汽车电子展上ES6的HUD

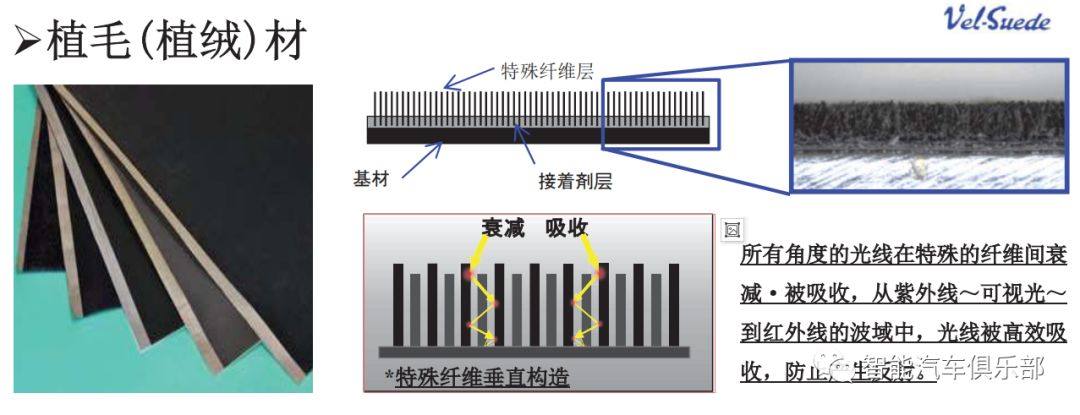

当反射光纤照射在这种片材上时,光在表面的特殊纤维垂直结构间不断的被衰减、吸收,最终将之完全吸收。


植毛片材吸光原理


来自日本的 Vel-Suede Ltd.公司便有专门生产这种反射防止植毛贴材料——静电植毛片材 RON-SUEDE-S系列。


材料优点:


  • 光的反射防止性能非常高、所有波长的光都能有效吸收。

  • 耐药品性・耐候性良好,防滴用途方面也可以采用。

  • 滑动性、缓冲性方面也能发挥出色的効果。

  • 因为能控制光的反射、表面为深黑色、在意匠性(装饰性)方面也很优越。

  • 利用植毛的立体构造,也可以用于降低热源付近的接触温度。

  • 反面与胶水或两面胶带贴合可以进行冲切加工。


随着奔驰新S级发布,AR HUD引爆市场,整个AR HUD产业的量产应用走向快车道。艾邦现建有汽车抬头显示HUD微信群,大陆电子、未来黑科技、泽景、马瑞利、华阳、法雷奥、前海智云谷、613所、怡利电子、矢崎仪表、疆程、乐驾科技、萤欧科技、均胜电子、炽云科技、舜宇光学、广景、宝沃汽车、北汽、日产、比亚迪、一汽、上汽、蔚来、吉利、3M、积水、福耀玻璃、富兰光学、亮宇光学、京瓷、瑞霏光电等,欢迎扫码加入。加入前请转发本文。
