IML装饰薄膜空气高压成型设备厂家介绍


IMD产品以清晰度高、立体感好、表面耐划伤、可随意更改设计造型图案、增强产品美观外型等优势,广泛应用于手机外壳、家用电器、汽车内外饰等对外观需求高的产品上。

如下图的一个产品,这款产品为IMD注塑3D盖板,采用基于模内注塑技术的简捷3D印刷装饰工艺。这是大陆电子在今年上海汽车展所展示的一款中控曲面触摸屏,该屏使用科思创的材料,膜片成型使用Nibeling高压成型机制备而成。



IMD(In-Mould Decoration)是塑胶和薄膜一起在模具内注射成型的传统工艺,也称模内装饰,或「塑料模内射出制程技术」,泛指将文字图案或图像应用于成型制品,为成型制程中一部分。



笔记本电脑外壳 图片来源库尔兹


IML工艺是IMD工艺中的一种,即模内镶嵌注塑(In Mould Lamination):将背面印刷好图案的膜片成型分切成与产品表面一致,通过注塑将成型好的膜片与树脂结合成一体。IML的工艺工序:


裁料---平面印刷---油墨干燥固定---贴保护膜---冲定位孔---热成型---剪切外围形状---材料注塑成型

IML面板 图源旺博科技


IML和高压成型有着怎样的联系呢?首先小编带你了解一下IML工艺是什么,接着再给大家介绍一下为啥在生产IML产品的时候要用到高压成型,最后给大家介绍一下有哪些IML高压成型设备企业。



IML热水器面板 图片来源思明通


更多IML工艺的简介可以查阅我们之前写的文章:

高压成型设备的应用



通过前面的工艺介绍,可知IML工艺是通过将膜片预成型后,通过注塑成型的工艺。在注塑成型过程中,膜片成型的品质好坏决定着最终产品的定位是否精准、外观是否精美等。


IML的膜片材质主要是PC或PC+PMMA材质,生产时需要使用到空气高压成型。


PC/PMMA复合板材原本就是光学级薄膜,为了保证PC内表面的UV纹理和PVD镀膜等外观视觉效果完美体现,其外表面PMMA层必须保持高透的光学效果而不能受到损伤。

空气高压成型使用空气这种柔性介质通过分段高压的形式将薄膜压在模具上成型,产品PMMA层外表面受到的压力均匀一致,能保证对光学膜材表面的零伤害。

图 空气高压成型工作原理示意图 来源瑞蒙科技官网


空气高压成型技术保证了PC/PMMA复合板材3D成型后的光学外观。那么选择一台稳定而且高性能的空气高压成型机是每个IML成型厂家所必备的。

IMD行业交流

IMD产品以清晰度高、立体感好、表面耐划伤、可随意更改设计造型图案、增强产品美观外型等优势,广泛的应用于手机外壳、家用电器、汽车内外饰等对外观需求高的产品上。IMD工艺有IML(FIM)/INS/IMR等多种叫法,为促进行业快速发展,欢迎加入艾邦IMD/IML交流群,主要成员包括:主机厂、手机、家电等终端,触控薄膜开关,导电油墨,IMD加工,IMD薄膜等。


高压成型设备企业分享

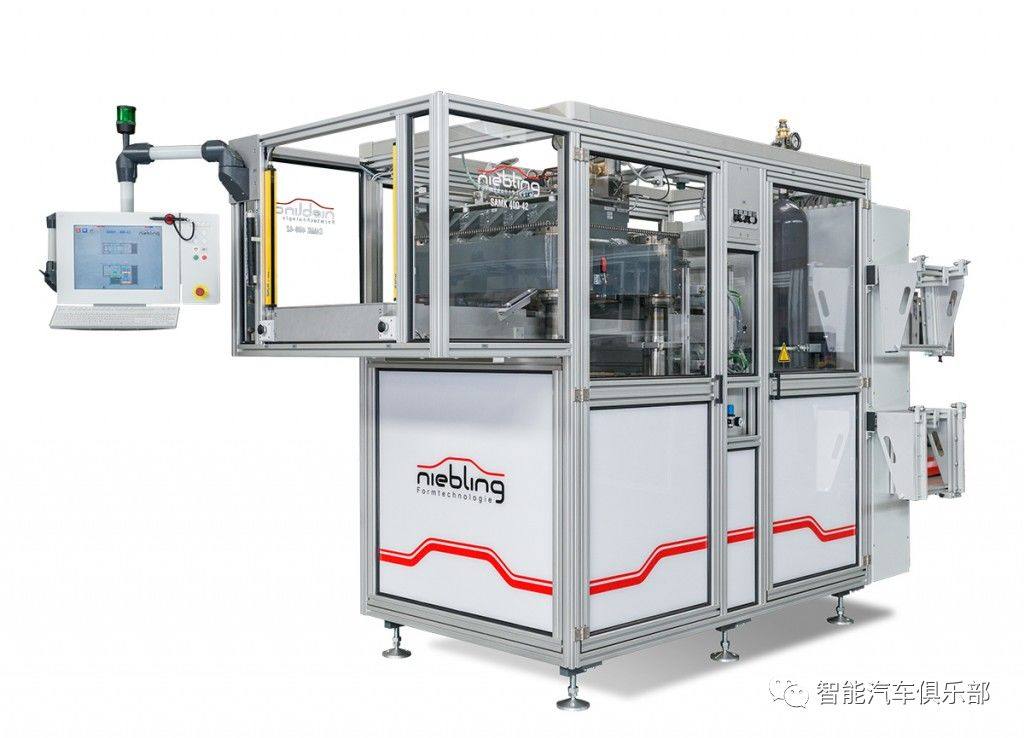

1. Nibeling


Niebling-等静压高压成型或“Niebling工艺”的发明者,多次为非常广泛的工业部门装饰性和功能性的表面设计开辟了新的可能性。

“等静压”高压成型的优势一览:

  • 材料拉伸小

  • 高精度的图形图案定位结合成型结果可靠的重复性

  • 光亮程度、表面结构和表面质感的保持(例如,在加工磨砂或带纹理的薄膜)

  • 也适合大版式(达1000x500mm;成型高度达300mm)和更大的材料厚度(聚碳酸酯达12mm)

  • 材料品种多:所有常见塑料薄膜(如PC, PMMA, ABS, PA)和诸如PEEK等特殊材料,以及金属薄膜、胶合板、皮革材料和更多。

  • 很好地适合耐化学性和耐划伤表面的薄膜或效果薄膜(“高光”)

  • 带导电结构的薄膜成型(例如电容式传感器)

  • 工艺步骤少,工具更改简单,停机时间短


官网:https://www.niebling-form.com/


2.  科盛


东莞市科盛实业是一家硅橡胶机械设备专业生产厂家。主要产品有硅橡胶油压成型机,平板硫化机,真空油压成型机,橡胶注射成型机,固态硅胶射出成型机, 液态硅胶射出成型机, IMD气体高压成型机,切条机等,可按客户要求定制,满足于不同的生产需求。

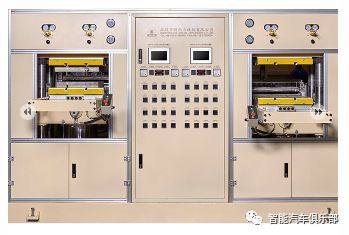

IMD200(Ton)-D气体高压成型机(官网)


官网:http://www.szksma.com/


3. 力超


东莞市力超精密机械是一家集研发、制造、销售、技术培训及产品服务为一体的企业,专注于全自动卷对卷丝网印刷机、IMD/IML热成型机、高压气体成型机、冲切机、成型机机械手及非标自动化的开发和制造。


官网:http://www.dglichao.cn/


4. 鑫台铭


鑫台铭一直专注于智能压装装备领域,随着几年来大力发展与研发,开发出有自己的核心技术且在国内处于先进地位的产品:伺服压力机,伺服压装机,伺服液压机,数控压装机,四柱液压机,单柱液压机,小型液压机,高压成型机,汽车P档测试机,电感一体式成型机,通用四轴、六轴工业机器人等标准及非标机械,并可配套模具,提供生产技术支持。产品广泛应用于电子、电器、汽配、机电、压铸、热压整型、智能化压装、科研单位等行业。



IML/IMD高压成型机


IML/IMD高压成型机又称3D复合板热弯设备,采用组态软件编写,以高彩触摸屏作为载体,组建友好的人机对话窗口,实时监控生产过程中的数据以及设备状态,集油压、伺服、气压、IR热压成型功能于一体的3D复合板装饰外壳热弯高压成型设备。

适合材料:PC、PC+PMMA、ABS+PMMA、PMMA等。

适合产品:手机后盖,手机盖板,电池盖,家电面板,鼠标外壳,笔记本外壳,开关面板,头盔,智能锁,超薄型电池外壳,汽车仪表面板,汽车内饰件等相关电子产品外壳。


官网:https://www.sz-taiming.com/


5.  瑞蒙


瑞蒙科技专注于复合材料成型设备研发生产销售及服务的高新企业,在台湾从1989年至今不断引进国内外尖端设备技术和知名高校人才不断研发在汽车内饰件产品(INS)生产设备,3C电子产品外壳(IML ,IMD)生产设备,车用PC玻璃成型设备,纤维复合材料成型设备,专注研发提供整厂设备及技术方案。



官网:http://www.ruimengroup.com/


6.  新桥联


东莞市新桥联复合材料科技有限公司以下简称“新桥联复合材料”或“新桥联”,公司一直至力于新材料成型、复合材料热压成型、增强纤维材料(碳纤维/玻璃纤维等)热压成型、高温材料热压、复合薄膜材料气压成型设备技术研发创新,是集研发、生产、营销为一体的科技型企业。

复合材料PC/PC+PMMA/PMMA薄膜3D高压热弯机


官网:http://www.gmtmd.com/


7.  新冀精密


东莞市新冀精密机械公司是一家从事精密机械加工的国际集团公司,总公司位于台湾省新竹县。公司汇集高分子材料、聚合物加工、工业自动化、营销等专业人才,结合机械、电机、电脑、品管、生产等强大的专业团队研发队伍,并为用户提供最具有市场竞争力的设备、工艺、配方等全套技术和相关的技术咨询服务,以创造出符合客户所需之油压机械及自动化设备。



高压成型机(官网)


官网:http://www.dgxinji.com/


8.  创冀


深圳市创冀智能装备有限公司是一家主要生产真空气体高压、慢压成型设备、IMD模内装饰成型设备及成型工艺技术/设备输出为一体的公司。公司为机械加工及装配为一体的高端化,专业化的智能设备制造企业。并特邀台湾机电、力学、气压专业专家技术指导及支持,专注生产高端工艺产品的加工制造设备。且拥有一批在国内行业中资深的技术专家队伍,拥有专属解决高端3D光炫立体效果高拉伸成型的技术;可为客户提供现场工艺技术支持和快捷透明高质量的培训服务。


真空高压成型设备 CA-200


官网:http://www.chuanggi.com/


9.  新劲力

新劲力机械专心致力于制造出全球性高端品牌“橡硅胶”油压机械。我们以追求卓越质量为目标,以提高使用者生产力为先导,结合业界优秀的技术精英人员,是集科研、生产和销售于一体的国家级高新技术企业。产品率先通过CE认证,拥有多项设计专利、软件著作权,产品在行业内以快速化、自动化、节能、技术领先、计算机远端编制、外观优雅、设备动作快速精密等特点在业内著称。


超高压IMD成型机


官网:http://www.chinaxjl.com/


10. OMD爱元福

爱元福是合富工业的子公司,主要是生产OMD设备及提供IMF顾问服务。合富经营之产品为聚脂薄膜及先进之加工品,应用在电子、光电、医学、印刷、包装等产业。计算机、光学器材、数位相机、LCD、太阳光电等皆需用的重要材料。


爱元福高压成型机介绍:

加热方式:采用IR+辐射加热法,可选配UV,采功率系数法,材料经短波振动加热;合模加热,OMR/UV双系统切换;

压力成型:真空+高压(或中、低压都可以);压力约1~150KG;

使用材料:材料弹性灵活PO、A-PET、PET-G、OPP+PP、CPP、OPP、PMMA、PET、PC、BOPP、ABS、ABS+PMMA、PU、Non.PVC复合型薄膜或是热塑玻纤板、复合板材;

送料:sheet、R toR卷材皆可。


官网:http://www.hopegroup.com.tw/


11.  米椒


米椒(东莞)工业技术有限公司现集高端工业应用技术设备研发设计、生产制造、销售服务于一体,为客户提供自动化整体解决方案。公司主要有3D玻璃热弯机、精密高压气体机等系列全自动化设备。




官网:http://www.mijiaodg.com/


12.  佳鑫电子设备


佳鑫电子设备科技(深圳)有限公司是港台合资组成,是国内少数拥有自主研发、生产、销售和IMD整厂技术输出的设备厂家之一。本公司专业生产气体高压成型机、3D冲切机(3DCut模具)、IMD专业丝印机等,经过几年大力开发,已达到国际先进水平,得到三菱、GE、富士康、比亚迪、绿点、通达等国际名企认可,建立了良好的长期合作关系。



官网:http://www.jiaxin-sz.com.cn/


13.  雷明自动机械


雷明拥有一支超过20年丰富经验的设计团队,100%掌握自主关键技术,产品销售领域遍及光学、光盘设备、安全注射针筒、IMD/IMF高压成型机、PDP玻璃基板检测机以及半导体制程封装机器。

雷明高压成型机及应用产品(官网)


①多重成型模式以应对各式不同塑胶薄膜材料之成型特性

②可成型材料:Polycarbonate、PMMA、PU合成皮革/塑胶薄膜复合材料等

③精确的成型精度及图案定位效果

④成型侧墙不会过度拉伸、避免侧墙色泽淡化

⑤成型模具成本花费低廉

⑥特殊材料及模具加热系统

⑦超快成型速度

⑧全程式化成型参数设定,TFT LCD触控荧幕人机界面

⑨可灵活弹性设定最佳成型条件,操作简便,量产运转稳定

⑩IMD产品及汽/机车仪表面板产品生产之最佳利器


官网:http://www.lamin.com.tw/


以上排名不分先后,如有遗漏或错误欢迎大家加群交流。
