华为、OPPO手机玻璃渐变色工艺的秘密

OPPO R17在盖板装饰的处理上突破创新,搭配流光蓝、霓光紫幻色渐变。一块盖板在经过了诸多复杂工序后,实现多种颜色叠加,机身能够灵敏感应光线的变化,达成平滑的颜色渐变效果,呈现出丰富多彩光感效应,在不同的角度都可以看到不同的光影效果。

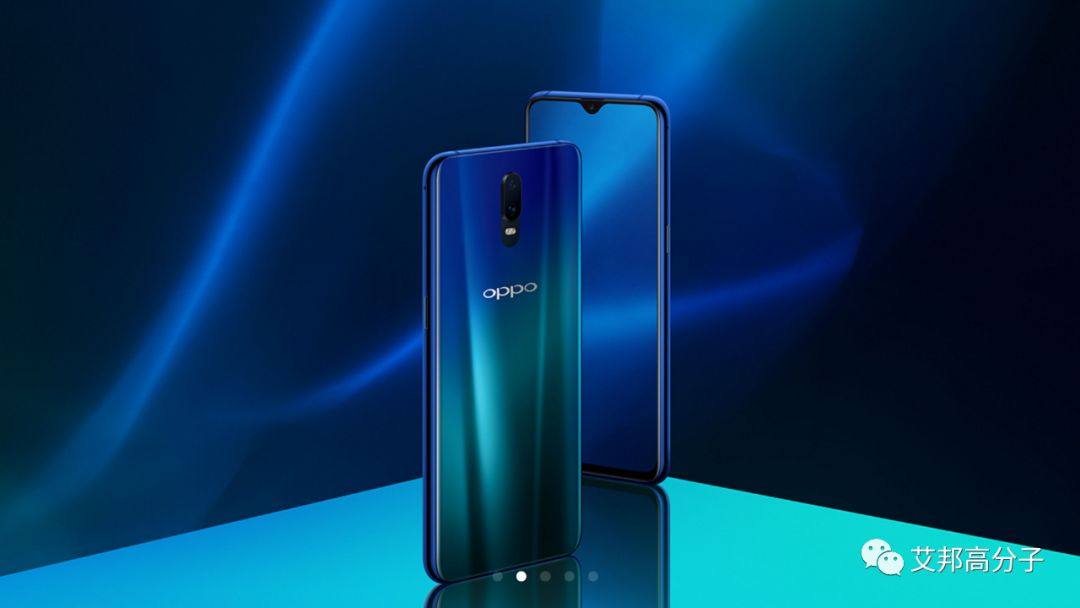

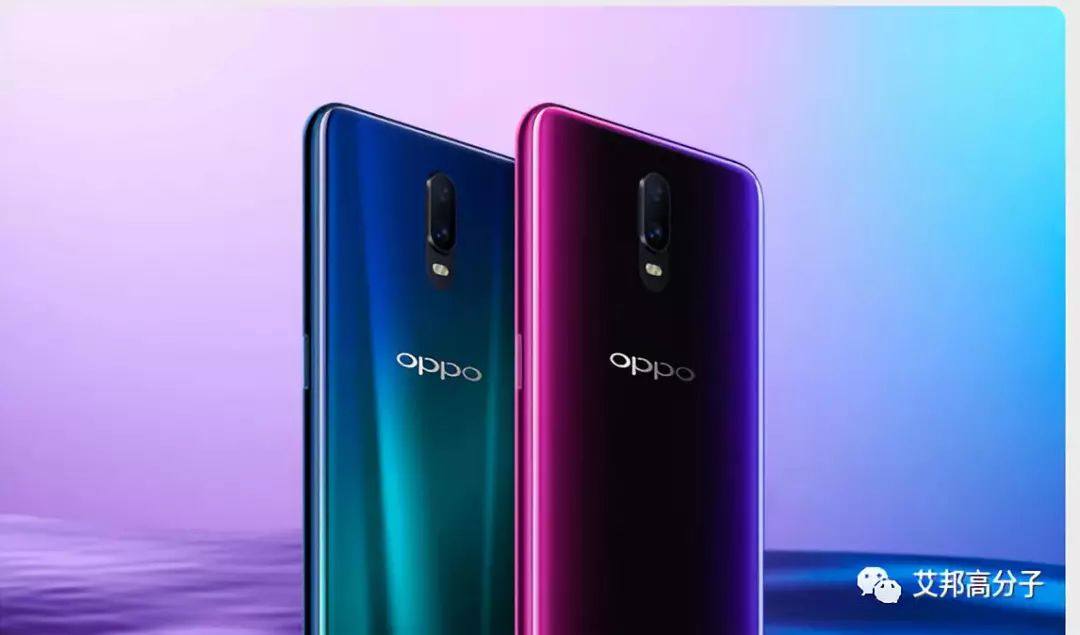

图 OPPO R17,渐变色流光蓝、霓光紫


渐变色工艺处理在2018年进入火热化,OPPO在新机的渐变色上推陈出新。


快速发展的3C电子行业,各大品牌之间在激烈的抢夺市场,都渴望在行业上拥有一席之地。那么,面对快速更新换代的品牌,竞争激烈的市场环境,不断变化的消费者需求,只有保持自身的不断创新,站在市场与消费者要求的最前沿,大胆设计才能立于不败之地。


渐变色可谓是今年的流行色,自从华为P20大卖之后,大家更加确认了,渐变色为近两年的设计风潮。

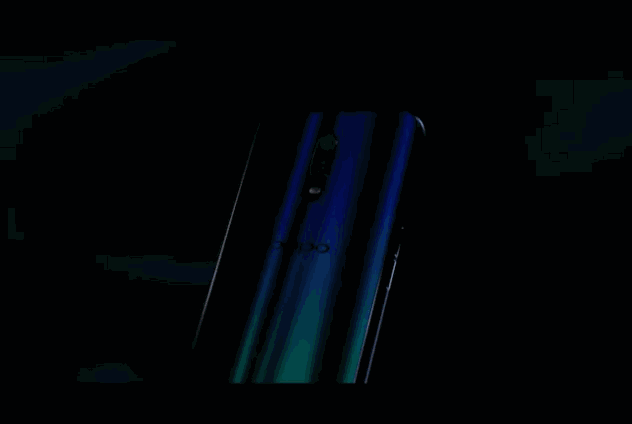

图 OPPO R17渐变色: 幻色渐变,随光而变


渐变色怎么做出来的?一般来说有四种方案

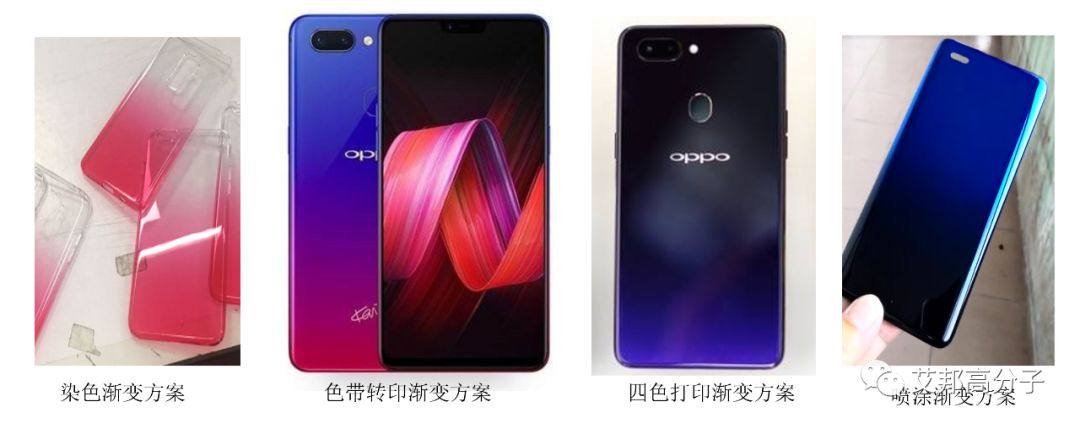

图 颜色工艺方案---渐变色-四种着色方案


当前手机背盖无论是玻璃,还是塑胶,都可以用PVD;今天就来讲讲PVD渐变色的原理。


颜色工艺方案选择主要有几种:

1、纯PVD方案(纯介质膜与非导金属介质膜)

2、PET着色材料(涂布)+UV+PVD

3、四色打印+UV+PVD

4、透明彩色光油+UV+PVD(or丝印纳米金属油墨)

5、原材料染色方案+PVD

6、UV光学级染色方案+PVD(or丝印)

7、渐变色方案详解


那么渐变色是怎么做出来的呢?PVD是英文Physical Vapor Deposition(物理气相沉积)的缩写,是指在真空条件下,采用低电压、大电流的电弧放电技术,利用气体放电使靶材蒸发并使被蒸发物质与气体都发生电离,利用电场的加速作用,使被蒸发物质及其反应产物沉积在工件上。


如果要做渐变色,会在靶材和工件的中间增加一个挡板(MASK),MASK大的区域对应的位置沉积的膜厚少,MASK小的地方沉积的厚度多。如下图

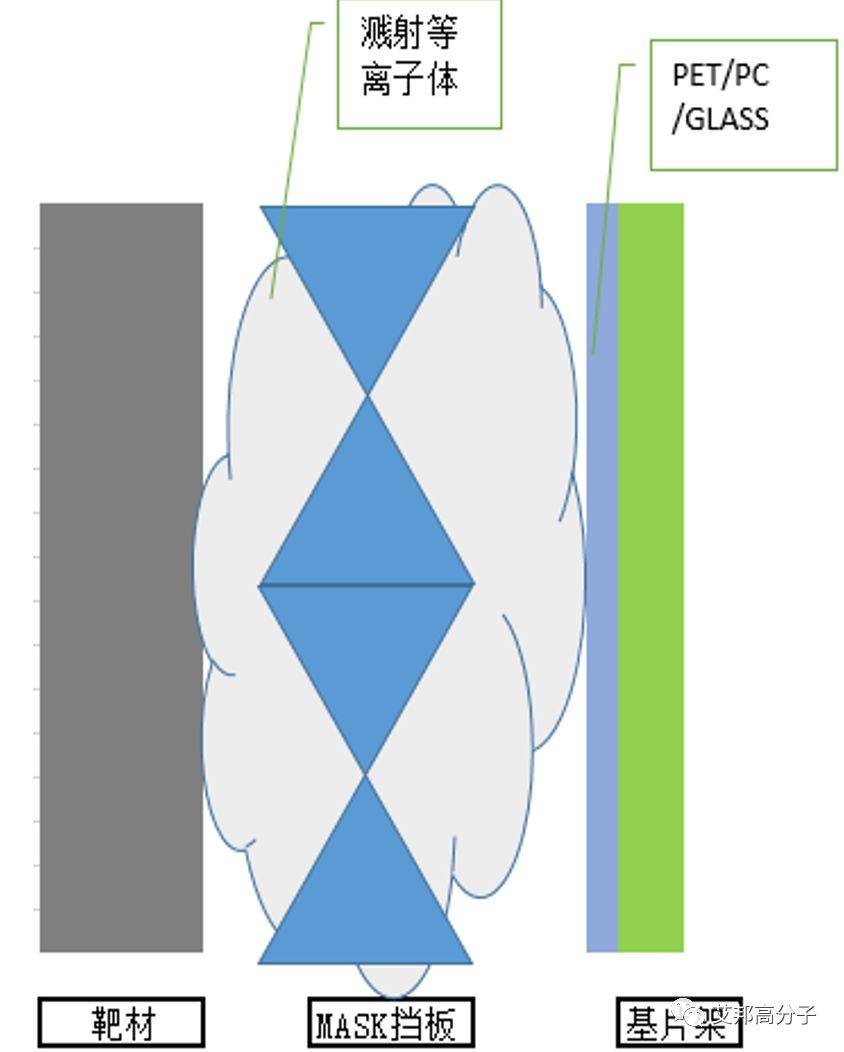

图 靶材和工件的中间增加一个挡板(MASK)示意图

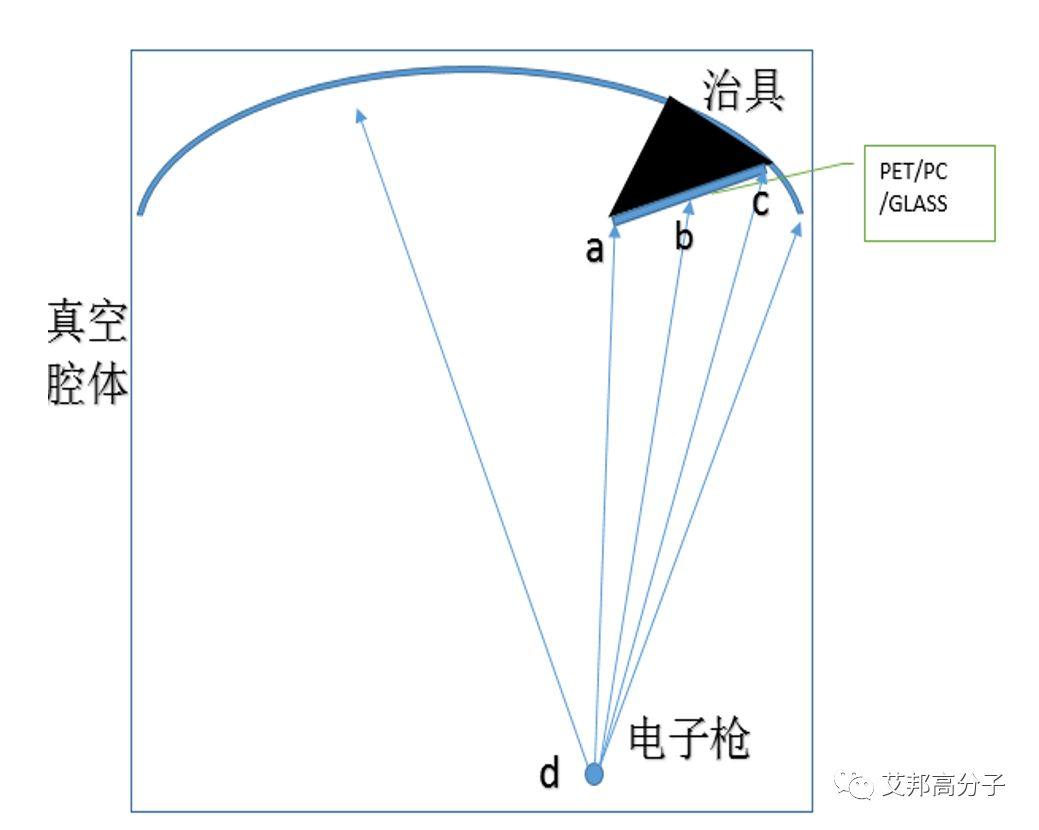

a、b、c三点的成膜角度∠A> ∠B> ∠C,成膜区与蒸发源的距离da<db<dc,最终导致a、b、c三点的厚度显著不一样,三点的材料折射率有细微差异,宏观结果即反射后透过的光出现差异,形成彩虹色效果。如下图

图 由于距离不同,成膜区的厚度不同,导致呈现不同颜色(渐变色)


看了这个原理,就明白OPPO R17截取了蓝绿段再配合纹理;渐变中的颜色都不难,纯色中绿色最难。据专业人士表示之前出的渐变色全部以蓝色紫色红色为主基调。看到的颜色系列中就只剩下一个纯绿色还有纯紫色没出量产的产品了。未来还能出的渐变色系列大概会有10余款,随着渐变新配色出现后,后期比较美感的渐变方案会越做越少。不过最近小米发布了绿色陶瓷手机,不知道是否会流行开来。不管怎么说,纹理加创意,做到最后肯定是越做越少了,设计师们又要伤脑筋寻下一个流行趋势了。.



技术资料参考振华科技技术顾问、河源市圣祥光电科技 技术总监 姚强 6月30日艾邦塑胶手机外壳论坛演讲稿,部分视频和图片来源网络

艾邦也建有手机3D玻璃及金属外壳技术交流群,包括金属外壳,3D玻璃产业链,手机终端如小米,华为,OPPO,vivo以及通达,蓝思,伯恩,比亚迪,星星科技、昱鑫光电、星瑞安、富士康等企业加入,欢迎产业链上下游的朋友入群探讨,共谋进步。请长按下面二维码或添加微信polytpe08
