陶瓷介质滤波器9种关键检测设备及相关企业
瓷介质滤波器凭借优异的性能将成为5G滤波器主流方案,备受包括华为、爱立信、中兴、诺基亚以及三星等通信设备商的关注。一个滤波器从粉体到最终成品,经历的生产制程很长,要保证这个过程中高效率、高质量的生产,制程检测必不可少。


检测数据分析是生产工艺改进的基础,稳定精确的检测仪器是关键。下面给大家简单介绍滤波器制备过程中9种主要的检测仪器设备及相关企业,若有遗漏或不足欢迎留言补充,也可扫码加入滤波器交流群同我们交流。

长按二维码加入群聊




1. 网络矢量分析仪




网络分析仪是一种功能强大、极高精密度的仪器,尤其在测量无线射频元件和设备的线性特性方面非常有用,用于测量滤波器的中心频率、通带带宽、插入损耗、带外抑制度、带内抖动、相位一致性、幅度一致性等。

图  滤波器传输反射参数  来源:是德科技

矢量网络分析仪相关企业:是德科技、罗德与施瓦茨、中电科仪器仪表(思仪)、康祺(展位号:E47)、赛昌隆(展位号:H43)、极致汇仪、君鉴科技、苏州贝奇、青岛鲁芯仪器、广州科欣等。



2. 激光粒度分析仪


激光粒度分析仪利用光的散射原理测量粉体颗粒大小,其特点是测量速度快,操作简单方便,分析检测范围广等。

图   激光粒度分析仪    来源:真理光学

相关设备企业:真理光学(展位号:J33)



3.材料介电性能检测仪



陶瓷材料介电性能测试需要用到介电温谱测试仪,即高低温介电温谱测量系统。测量陶瓷材料的介电常数和介电损耗随温度、频率、时间、偏压等变化的曲线。


相关企业:四川普微科技


4.粉体综合特性检测仪



粉体综合特性测试仪测试休止角、崩溃角、平板角、差角、分散度、松装密度、振实密度、压缩度、隙率、凝集度、均齐度、流动性指数、喷流性指数等参数。这些参数对粉体产品的粉碎、装、输送等具有重要的实际意义。


5.扫面电子显微镜



扫面电子显微镜可以检测陶瓷粉体粒度大小及形貌、烧结陶瓷表面外观以及银层外观检测,但器材价格昂贵,操作复杂,速度慢。


相关设备企业:善时仪器、赛默飞世尔科技等

6.视觉检测设备



滤波器陶瓷介质全尺寸检测、外观瑕疵(划痕、斑点、裂纹、堆银等)、盲孔深度:视觉检测设备;

相关设备企业:深圳一步智造(展位号:N33)东莞腾科(展位号:G25)、三姆森科技(展位号F41)、精视智造、东莞西尼、武汉森赛睿、深圳星河泰、长沙视浪科技、易泛特等


滤波器共面度检测设备:检测产品厚度、同心度、共面度等;

相关设备企业:深圳一步智造(展位号:N33)、易泛特、金动力等


7.X-RAY无损检透视仪



X-RAY无损检测透视仪采用X光透射原理,对被测物内部结构进行实时拍照检测,对产品内部缺陷进行实效分析,可用于滤波器微内部裂纹检测。


相关设备企业:广东正业科技、日联科技等


8.镀层测厚仪



滤波器银层厚度测试仪器主要有台阶仪、激光厚度测试仪,X荧光镀层测厚仪三种。

  1. 台阶仪为接触式检测,会造成磨损,测试精度降低;

  2. 激光厚度测量仪测试范围大,效率高,但不能测试两层以上以及每层镀层厚度;

  3. X荧光镀层测厚仪采用能量色散X荧光光谱分析技术,非接触式无损测量,测量精度高,效率高。

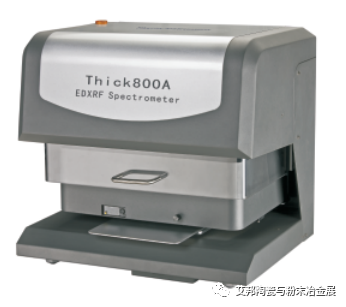

图   X荧光镀层测厚仪    来源:天瑞仪器


镀层测厚仪:昆山胜泽光电(展位号:F50)、天瑞仪器、善时仪器、广州鸿熙电子、博曼、易泛特等


9.拉力试验机



拉力试验机检测烧结银膜附着力。

图  银层拉力试验示意图


更多产业资源,推荐您加入滤波器交流群,目前加入我们群里的有华为、爱立信、诺基亚、三星电子、中兴通讯、灿勤、嘉康电子、迈特通信、风华高科、国华新材、广东通宇、佳利电子、江佳电子、京信通信、摩比天线、大富科技、国人通信、顺络电子、中兴新地、思睿创、波发特、春兴精工、东山精密、武汉凡谷、江嘉科技、生益科技、高斯贝尔、康荣高科等。
