5G时代3D立体电路工艺需求爆发在即,相关塑料企业将受益(附名录)

作为手机天线制作工艺的LDS,在4G时代已经应用成熟了。5G时代,LDS工艺主要用于手机天线以及基站天线振子,5G时代的到来,让LDS工艺又渐入人们视野。下面小编带你了解一下LDS工艺、LDS材料基材以及相关企业。


一、LDS技术



LDS(LaserDirect Structuring)即激光直接成型技术:利用激光技术在特殊塑料件上直接三维打印电路板的技术。和传统的电路板相比,这类产品体积明显缩小、线路设计更加灵活;因此,LDS技术已经在要求很高领域得到大量的应用,如通信、汽车电子、机电设备、医疗器械等方面。

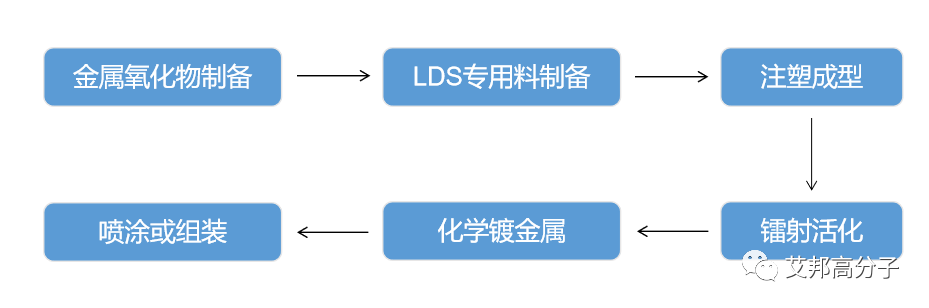

         图片图片图 LDS工艺流程


       图片图 镭射活化原理示意图



以手机LDS天线为例:含有机金属复合物的改性塑料通过注塑成型得到特定的形状;通过激光照射得到特定形状活化区域;化学镀可将更多的金属原子依附在活化区域中,从而得到功能性电路板;为了防止电路板被磨损,一般通过喷涂或组装将其覆盖保护。
本文主要介绍LDS材料基材企业,故此处对LDS介绍不是很详细,预知更多可查阅我们之前的文章:





二、LDS材料基材及相关企业



具备激光敏感功能的特种工程塑料是LDS技术能以实施的核心和关键之一。常见的塑料材料如PE、PP、聚酯、PC、ABS、PC/ABS以及高性能特殊工程塑料如耐高温尼龙(PA46、PA6T、PA9T、PPA、PA6/6T、HTN等)、液晶聚合物(LCP)等由于其分子结构中不存在对镭雕激光波长敏感的分子结构及化学键,很难在镭雕激光的波长作用下直接活化产生可以进一步催化化学镀过程的催化剂,从而使得这些聚合物不能直接用于LDS的材料。考虑到材料的来源易得性,LDS材料往往在常用聚合物的基础上进行改性




其中,通讯信息领域中开发和研究最多的是PC和PC/ABS为载体的LDS材料,它们以其优异的耐热性、机械性能和加工性能以及相对适中的价格占据了LDS材料市场一半以上的销售份额,产品性能特点是表面性能好、机械性能好。




以下是小编整理的材料企业(以下不分先后)相关基材速览表格,如有错误或遗漏欢迎留言指正。



1. DSM

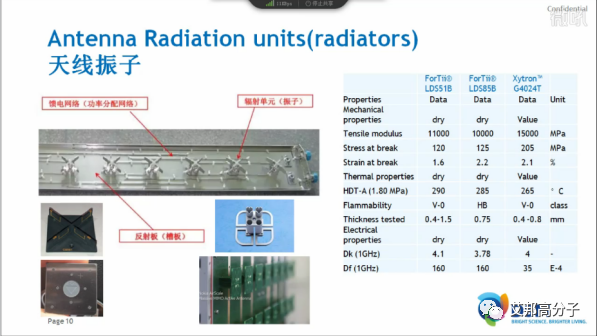

帝斯曼PPS、LDS材料、高温尼龙产品可应用于5G基站(包括天线振子、反射板、射频滤波器以及连接器和线缆的塑料减重降本)、智能手机(天线、中框、天线隔断等)。

帝斯曼的PA4T的LDS系列材料做天线振子,背面采用金属结合降低成本,无需所有地方都用化学镀,或者采用PPS经过电镀作为天线振子,可满足天线振子的减重与降本要求。
           图片图片LDS材料应用示意图(非天线振子)

官网:https://www.dsm.com



2. EMS







EMS集团在全球范围内活跃于高性能聚合物和特种化学品领域。如后是EMS的LDS材料介绍和应用。
           图片  图片图片图片
官网:https://www.ems-group.com/



3. SABIC







无论是用于智能手机的内部天线还是基站天线中的复杂移相器,SABIC都拥有高度设计的材料,能够实现强大的无线性能,同时节省空间 - 尤其重要的是在手机中,或适应宽带的流量需求网络。




THERMOCOMP™LDS化合物被设计为与LPKF的激光直接结构化过程兼容,创造了将天线和电子电路嵌入手机壳体表面的机会。THERMOCOMP™ZKC化合物提供定制可调介电常数(Dk)和一致的低介电损耗(Df),使基站天线中的移相器能够根据网络流量响应不断变化的对范围或信号强度的要求。
官网:https://www.sabic.com/zh/



4. 塞拉尼斯







塞拉尼斯LCP LDS 材料是可通过LDS技术实现微间距的材料,Vectra®LCP E840i LDS和E845i LDS除了可以提供LCP原有的高流动、薄壁成型和尺寸稳定等特性外,超高的耐温特性还可以通过回流焊制程。与此同时,塞拉尼斯推出的POMLDS 材料弥补POM材料空缺,并实现LDS材料的成本优化,也满足卓越的LDS效果,达到优越耐水解,低吸水率,耐高温高湿,耐酸碱性能优越,具有上镀速度快,镀层结合力好等优点。
官网:https://www.celanese.com.cn/



5. 赢创







在VESTAMID HTPlus中,Evonik Industries提供了新一代PPA,它精确地满足了激光直接结构(LDS)工艺的要求。该产品具有优异的耐热性,特别适用于无铅焊接工艺。




VESTAMID HTPlus由玻璃纤维和矿物填料增强,可作为50%的生物基PA10T,具有特别宽的加工窗口和极低的吸水率,以及PA6T/X,具有较高的热阻。这两个等级都表现出优异的耐化学性。其良好的加工性能和优异的热机械性能使制造高质量的零件成为可能。

官网:https://corporate.evonik.cn/han-s



6. BASF







UltraMidT 4381 LDS是一种用于激光直接结构(LPKFLDS)的半晶、部分芳香型高温聚酰胺(PA6/6T),用10%的玻璃纤维和25%的矿物填充增强材料,可以高效、快速、灵活地用LDS制造高强度机电一体化塑料零件。创新材料为优化结果提供了广阔的处理窗口。

UtraMidT 4381 LDS是以UltraMidT为基础的,具有较高的熔炼温度、良好的加工性能和较低的吸水率。巴斯夫工程塑料的这一特性已经被应用于电气工程和汽车制造领域,特别是在需要高热变形温度的情况下。
官网:https://www.basf.com/cn/zh.html


7. 朗盛







针对LDS工艺,朗盛化学开发了多种定制的Pocan聚酯产品,这些热塑性塑料有助于对整个生产过程中的各个步骤进行有效控制,从注塑到激光刻蚀再到镀金属,这些材料适合于每一步生产的需求,如果需要,还可以满足焊接操作的要求。

Pocan DP T7140 LDS是高温应用的理想材料,该高耐热牌号材料具有250℃的热变形温度,因此适用于回流焊和蒸气焊工艺。实际测试证明,该材料可以承受电子元件在无铅焊(锡焊)时的温度。很多模塑互连器件都需采用类似的焊接过程。

Pocan DP7102适用于无失真模塑互连器件的经济型注塑,具有出色的表面质感。该材料流动性好,因此大大提高了生产率。

Pocan TP 710-003是一款经过特别设计的产品,通常被用于生产挤出型材,然后通过LDS工艺制成电路载体。

官网:http://lanxess.cn/cn/


8. 世洋树脂



世洋树脂是韩国拥有先进技术的LCP树脂定制供应商,包括纯树脂、改性和纤维薄膜挤出牌号,应用于5G天线、5G基站、汽车等领域。

5G通讯器件材料--SEYANG® LCP

◎ 低/高介电性能规格
◎ 5G天线应用的LDS/MID规格
◎ 优越LCP薄膜用途的挤出规格
官网:http://www.seyangpolymer.com/


9. 大韩化工



大韩化工是专业研发、生产纳米注塑PBT、PPA、PPS、高硬度生物玻璃PCG等高性能改性材料的专业公司,适用于手机、手提电脑及各类金属与塑料结合产品,其中,纳米注塑PBT材料具有超低介电系列低介电系列,此外还有天线专用LDS材料系列。

大韩化工发布了 USCON® PBT-SLK超低介电系列产品,该材料具有超低介电常数(2.6-2.8)、高结合力、高强度、优良的表面质量及高刚性等性能;发布了5G通讯天线专用的LDS (LCP、PA、PC基材),此类材料具有超高的机械强度、稳定的尺寸精度及优秀的耐化学性、耐高温等性能。
官网:http://www.kcipolymer.com/



10. 普立万




在3D立体电路的应用方面,具有轻质、耐高温且可满足SMT工艺制程的普立万LCP-LDS材料已经在Massive MIMO阵子上实现了商用化,基于这种既能简化制造、设计流程又可以满足系统电性能要求的强强组合解决方案。

官网:https://www.polyone.com/cn/


11. 乐天




LOTTE Chemical产品系列囊括合成树脂、合成产品、大趋势产品以及建筑、室内装修材料。其应用范围极其广泛,包括家电、IT设备的内外材料、农业·工业·建筑用材料、医疗器械以及汽车用尖端材料等。
官网:https://www.lotteadms.com/jsp/



12. RTP








RTP选用60多种不同性能热塑性工程塑料为客户提供各种订制的高性能改性材料,包括结构性增强, 特殊染色, 导电, 阻燃,耐磨和弹性体特性。
           图片RTP LDS牌号 图源官网

官网:http://web.rtpcompany.com/cn/


13. 杜邦



Zytel® HTN 高性能聚酰胺树脂是一种减轻重量、提高强度、增强耐用性、提高热性能和简化加工的选择。Zytel®系列产品有多种 等级可供选择,可在各种温度、化学品和潮湿环境下保持高强度和刚性。Zytel® HTN 广泛用于替换必须耐高温的金属部件(如发动机冷却、手持设备和非卤化连接器),同时降低成本和重量。无论是 PPA 规格还是结构规格,Zytel® HTN 解决方案都能提高各种应用的性能。

官网:https://www.dupont.cn/


14. 金发科技




查阅金发科技2019 年半年度报告,报告披露:对于 5G 通信领域,LCP 材料是高频通信领域不可或缺的材料,公司开发了 LCP 基低介电损耗 LDS 材料和极低介电损耗 LCP 材料,在天线振子和终端设备厂商开始了应用评估,进展良好。另外还成功开发了不同介电常数和低介电损耗的系列 LCP 材料,在高频通信连接器上的应用推进也达到了预期。

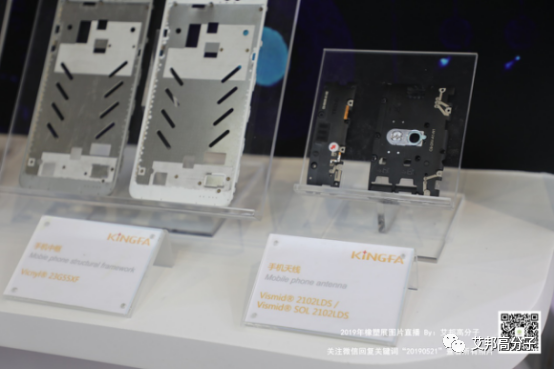

           图片图片金发LDS系列材料,图源官网

官网:https://test.kingfa.com/


15. 中塑








随着智能手机的不断发展以及5G时代的到来,中塑先后推出具有金属质感的NMT系列纳米注塑专用工程塑料,手机盖专用加硬PC、IMT材料以及LDS工艺制程专用材料。其中,受5G时代的重大利好,中塑LDS材料更是备受瞩目。华为发布的首款5G手机Mate 20X即采用了中塑LDS材料。

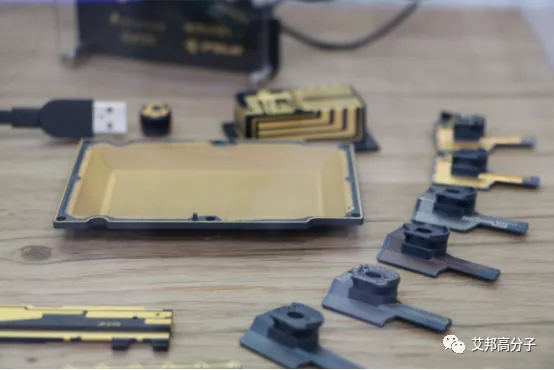

             图片中塑LDS材料-天线支架
           图片图 中塑新材料5G时代LDS专用材料

官网:http://www.sinoplast.com.cn/


16. 中蓝晨光院



中蓝晨光院开发的PC/LDS和PPE/LDS材料,通过校企联合的方式,与国内知名高校共同开发建立了国内唯一有机活化剂生产线,材料化镀性能好,上镀速度快,与国际材料巨头的产品相比毫不逊色,取得了LPKF的专利授权认可,在天线行业领导者安费诺、信维等公司获得了材料认证。
           图片LDS材料涂布



17. 韩国乐喜



2015年10月,获得三星电子无线事业部Mobile Intenna LDS材料批准-Galaxy s, Galaxy J, Galaxy Note系列。
官网:http://luckyenpla.com/cn/



18. 日本三菱





XANTAR LDS产品组合非常适合从天线载体到外壳或框架中的完全集成天线的集成移动电话天线。该应用领域现已扩展到笔记本电脑和笔记本电脑中的天线。

提供基于全彩定制PC和PC / ABS的牌号,这些牌号可通过激光直接成型(LDS)将电路集成到成型零件中,从而进行选择性化学镀。对于需要焊接的零件,可以提供专门开发的高温Reny®LDS牌号。
      图片图片LDS牌号 图源官网

官网:https://www.m-ep.co.jp/ch/index.html


19. 华力兴




深圳华力兴新材料股份有限公司是一家专业从事高端改性工程塑料研发、生产、销售和服务的“国家高新技术企业”。主营产品包括PC及其合金、LDS、高温尼龙,纳米材料PPS/PBT、改性PET/PBT、改性PA6/66、改性PP等功能改性材料。

官网:http://www.hlxsz.com/


20. 中广核俊尔







中广核俊尔新材料有限公司是一家集产品研发、生产、销售于一体的国家高新技术企业。公司致力于研发与生产高性能工程塑料、核辐射工程塑料、石墨烯复合材料、3D打印材料、热塑性复合材料、医用高分子材料等。






官网:http://www.cgnjuner.com/


21. 台湾华宏







华宏公司自1973年成立以来,配合科技与产业的发展,持续专注在前瞻材料的开发、生产及销售。四十多年来,已先后成功开发出复合材料与高机能性塑料,应用于运动器材、交通器材、电子及通讯产业。
官网:https://www.wahhong.com/


22. 华盈新材料







深圳市华盈新材料有限公司是一家致力于高性能工程塑料的研发、生产和销售的高科技企业。主营产品有LCP系列、HPPA系列、PPS系列、PA66系列、PBT系列、PC系列等。




DS1000X3—高性能激光直接成型塑料;
LDS特性,专门用于3D结构的天线支架的PC材料;
专门针对消费电子产品的安规要求设计的阻燃特性;
流动改善适用于薄壁结构产品;
针对化学电镀制程提高了耐酸碱能力。




官网:http://sinovictory.com/




欢迎大家加入LDS、3D-MID交流群,包括LDS塑料,助剂,天线,手机,智能穿戴,医疗,激光设备,电镀等企业。
