华米科技最新智能手表双色成型工艺介绍

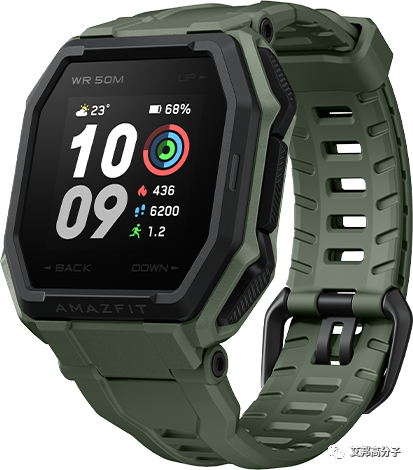

5月19日,华米科技正式发布了新品Amazfit Ares智能手表。Amazfit Ares 是华米科技针对户外运动人群推出的户外智能手表,与市面上常见的圆或者方形的表盘不同,Amazfit Ares表身采用不等边八边形设计,整体线条硬朗动感,搭配户外专用低功耗反射式彩色显示屏,即使在阳光下,屏幕内容仍然清晰可见;表身采用高分子材料聚碳酸酯PC,坚固耐用;搭配硅胶表带,柔软舒适;盖板为第三代康宁大猩猩玻璃,耐磨抗摔;共有岩黑、军绿两款配色。








作为一款定位户外运动的智能手表,机身防护能力也是手表素质的重要体现,Amazfit Ares机身采用双色成型工艺,表体密封程度高,通过 5ATM 级防水测试,可实现50米防水标准,在户外可以恣意运动,无需惧怕水对于手表的侵蚀。





双色成型工艺,设计自由度高,工序简单,尺寸、外观及密封性好,除了手表机身外,双色成型工艺在智能手表表带以及底壳心率窗上也有应用。

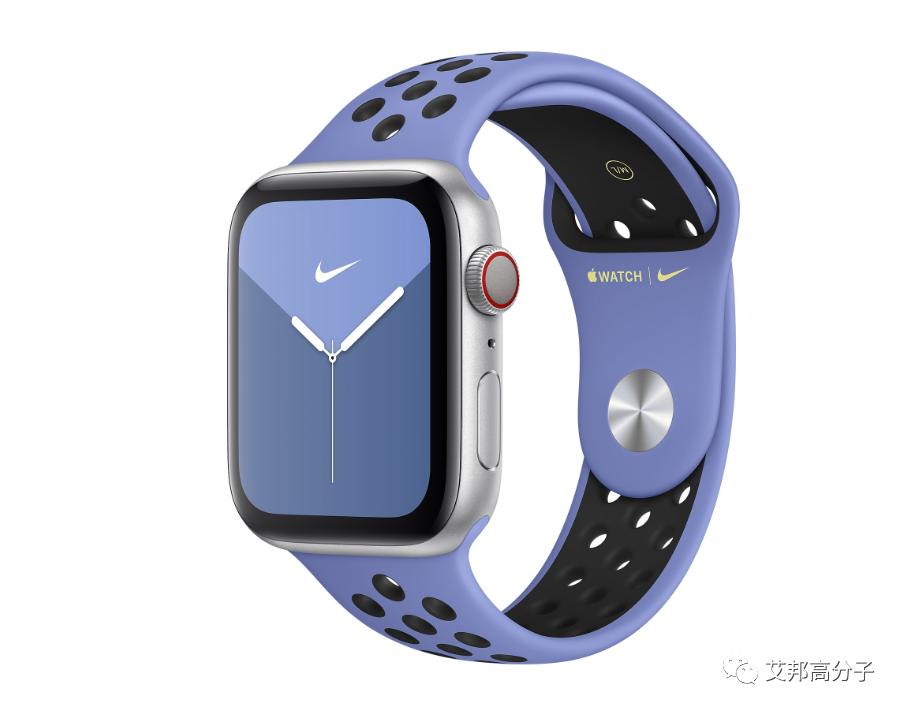

           图片图  Apple Watch 44 毫米心动蓝配黑色 Nike 运动表带为含氟的硅胶双色注塑
           图 360儿童手表双色注塑表带

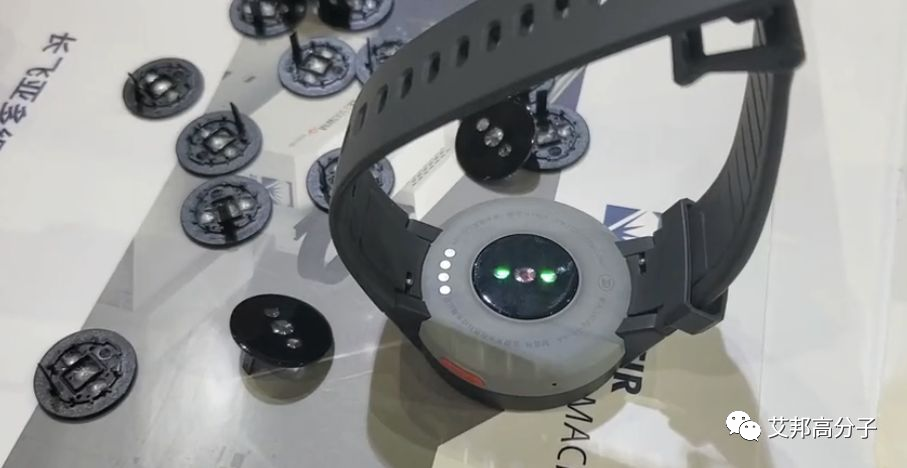

           图片图 华米手表的心率窗,采用SABIC的PC作为原材料,双色注塑后经过加硬处理

什么是双色成型工艺?



所谓双色注塑成型,是指将两种不同色泽的塑料注入同一模具的成型方法。它能使塑件出现两种不同的颜色,并能使塑件呈现有规则的图案或无规则的云纹状花色,以提高塑件的实用性和美观性。

1

必要条件


双色注塑的配对材料必须满足两个基本兼容条件,粘合相容和注塑加工过程相容。此外,还必须满足以下要求:


  • 射出单元,平行同向、平行对向、水平及垂直L型、Y型同向单缸射出结构;

  • 混合射嘴,花纹、波浪、流痕、渐层、夹层等特殊射嘴;

  • 夹模,标准型、垂直转盘式、水平转盘式、转轴式、机械手转动式等机构;

  • 加料,除标准油压马达驱动外,还有ESD(ElectricScrewDrive)电动加料结构;

  • 油路,有ACC蓄压高速射出及闭回路设计。



2

优势


比起传统射出成型,双料共射射出成型制程有如下的优点:


  • 核心料可以使用低黏度的材料来降低射出压力;

  • 从环保的考虑,核心料可以使用回收的二次料;

  • 根据不同的使用特性,如厚件成品皮层料使用软质料,核心料使用硬质料或者核心料可以使用发泡塑料来降低重量;

  • 可以利用较低质量的核心料以降低成本;

  • 皮层料或核心料可使用价格昂贵且具特殊表面性质,如防电磁波干扰、高电导性等材料以增加产品性能;

  • 适当的皮层料和核心料配合可以减少成型品残余应力、增加机械强度或产品表面性质;

  • 产生如大理石纹路的产品。



模具与注塑工艺



1

双色注塑模具的特点


双色模具:两种塑胶材料在同一台注塑机上注塑,分两次成型,但是,产品只出模一次的模具。一般这种模塑工艺也叫双料注塑,通常由一套模具完成,且需要专门的双色注塑机。主要有以下特点:


  • 动模是一样的,注塑过程是旋转、需要交换的,所以必须是一模一样的。(有特例,成型时候型腔可以不一样)

  • 模具的第一射的流道注塑完成后,是不能留在模具上的,最好是热浇道,不然也是可以用机械手抓取的,最差的也是潜伏类浇口,可以自动脱落,否则会浇口在上面第二射没法阖上模具。

  • 产品两次射出,产品开模后,第一射必须留在动模侧,就一般情况而言,一般都是选择将两射的产品都是留在动模侧的,所以模具需要开闭器、拉杆等实现顺序开模,先拉开定模侧,在定模侧需要加顶出机构。

  • 两组冷却系统,因为双射注塑的要求两种材料不一样,原则上要求第一射的材料的温度比第二射高出60度,而且模具的模温不一样,故需配备两套冷却系统。



2

双色注塑工艺简介




  • 旋转型芯注塑过程:



成型中先用一种树脂在型腔1中注塑第一部件,然后将模具回转180°,在型腔1中注塑制件的第一部件到第二个较大的型腔2中,再注塑另一种树脂到该部件上;同时在型腔中注塑第二个制品的第一个部件,依次循环。

3

工艺特点




双色模具目前市场上日益盛行,这种工艺可以使产品的外观更加漂亮,易于换颜色而可以不用喷涂,但造价昂贵,技术要求高。

(1)母模的两个形状是不同的,分别成型1种产品,而公模的两个形状完全一样。

(2)模具的前、后模以中心旋转180度后,必须吻合。设计时必须做这个检查动作,此点对模架定位加工要求较高。

(3)前模面板加A板的总厚度不能少于170mm,请仔细查看这种型号注塑机的其它参考数据,比如,最大容模厚度、最小容模厚度、KO孔距离等。

(4)三板模的水口最好能设计成可以自动脱模动作,特别要注意软胶水口的脱模动作是否可行。

(5)在设计第二次注塑的母模时,为了避免二次母模擦伤第一次已经成型好的产品胶位,可以设计一部分避空。但是,必须慎重考虑每一处封胶位的强度,即:在注塑中,是否会有在大的注塑压力下,塑胶发生变形,导致第二次注塑可能会有批锋产生的可能。

(6)注塑时,第一次注塑成型的产品尺寸可以略大,以使它在第二次成型时能与另一个公模压得更紧,以达到封胶的作用。

(7)注意:在第二次注塑时,塑胶的流动是否会冲动第一次已经成型好的产品,使其胶位变形。如果有这个可能,一定要想办法改善。

(8)在A、B板合模前,要注意前模滑块或斜顶是否会先复位而压坏产品。如此,必须想办法使在A、B板先合模之后,前模的滑块或斜顶才能复位。

(9)两母模和公模的运水布置尽量充分,并且均衡、一样。

(10)99%的情况是,先注塑产品的硬胶部分,再注塑产品的软胶部分,因为软胶易变形。

双色注塑材料



双色模具制品一般以ABS、PC等硬塑料配合TPE软塑料为主,适合制造餐具、工具手柄、表壳、电话机外壳及按钮等制品。这使得生产企业在技术上必须注意三点:两类物料的融合性、产品的复杂性及注塑机的调校。例如,由于成本或应用的关系,采用的物料之间可能没有良好的粘合性,双色模具注塑通常要在这方面进行更多地调试工作。

双色注塑的应用



双色注塑足以应付愈来愈多样化、高质量、高附加价值的产品需求,已经广泛应用到了电子产品,电动工具,医疗产品,家电,玩具等等几乎所有的塑胶领域。

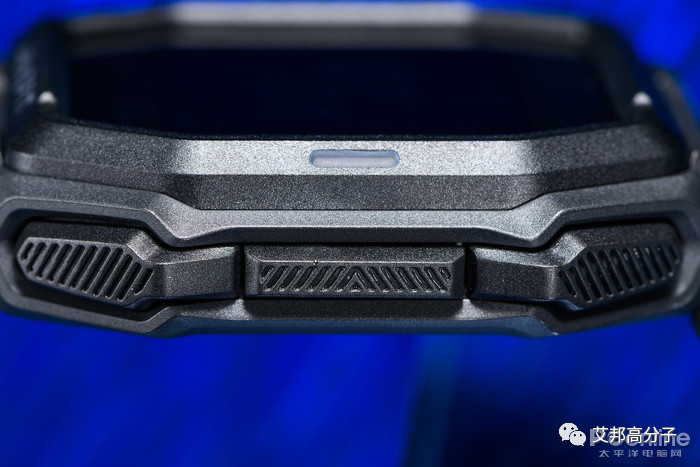

图片                       图片图 Amazfit Ares机身采用双色成型工艺,表体密封程度高

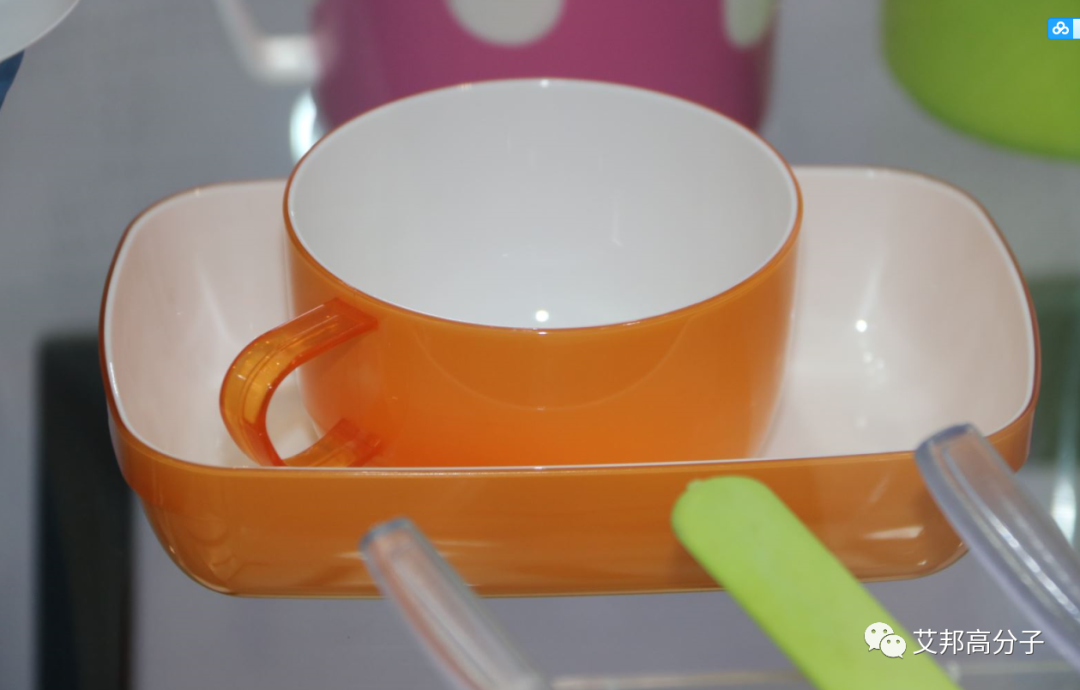

           图片图 双色注塑在餐具上的应用


          图片图 双色注塑在笔、牙刷、梳子等用品上的应用

         图片图 双色注塑成型在医用眼罩上的应用




随着产品功能的日益完善以及5G技术的加持,以智能手表、智能手环、TWS为主的全球智能穿戴市场迅速增长,2023年有望增至3.023亿台,为产业链带来巨大收益。


产业链涉及的企业类型包括终端、ODM、电子元器件厂商、结构件厂商、材料企业以及相关设备厂商等,从材质来看,主要涉及玻璃、蓝宝石、陶瓷、不锈钢、铝合金、塑胶、弹性体等。艾邦建有智能穿戴产业微信群,欢迎产业相关朋友加入;(也可点击加入:艾邦智能手表产业微信群友通讯录
