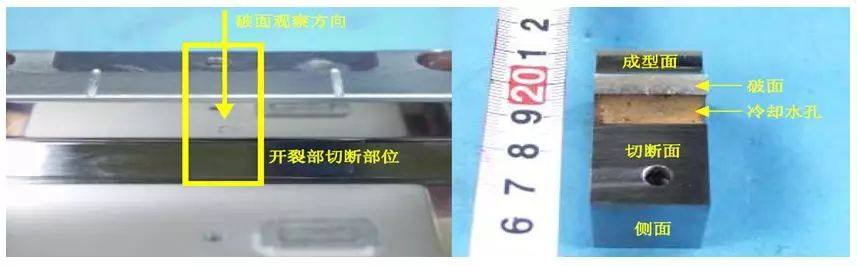

2.1.可见一处开裂，开裂部附件的成型面可见因漏水而形成的褐色锈迹；
2.2.通过金相分析材料无异常，热处理硬度在最高限度范围内；
2.3.冷却水孔的地方可见应力腐蚀开裂。
3.1在成型竖立面可见横裂纹，是以背后冷却水孔A的应力腐蚀开裂部为起点，延伸到成型面；
3.2成型面的竖立面到背后冷却水孔A的壁厚约4MM较薄，对模具的刚性差。
成型面侧（应力腐蚀开裂）
解决对策
5.2变更回火条件，对于耐应力腐蚀，中温回火（350～400℃）比现在施行的高温回火（500℃）更有利。
来源：赐福科技控股股份有限公司
