体积更小的激光全息AR HUD介绍


从去年的奔驰新S级到近期的广汽传祺第二代GS8,陆续有多款车型实现了AR HUD的量产车型发布。多家HUD厂商的AR HUD,已经实现了量产上车。相对来说,前几年在行业中吸引众多目光的AR HUD独角兽 Way Ray的行动似乎有些缓慢。



好消息是,在前段时间,Way Ray 的AR HUD终于又有了一些新进展:汽车玻璃制造商AGP eGlass与 Way Ray共同开发全息挡风玻璃,或将在2023年实现首批全息AR HUD挡风玻璃量产。当时小编也对这个新闻进行了简单报道,但有部分群友反馈内容不够深入。因此,本篇将带大家一起来具体了解下Way Ray AR HUD的显示效果与整机结构的细节部分。


激光全息 AR HUD结构组成


传统的AR HUD基本上是采用投影光机+两次反射镜从而将光纤投影在挡风玻璃上。

传统HUD的投影光路,图片来源 EETOP
全息AR HUD的投影光路,图片来源TI

而Way Ray的AR HUD采用的是DLP激光投影+全息薄膜的技术方案,相较于传统方案的AR HUD来说,它的体积可以做的更小、显示画面的FOV更大,且可以实现真正的风挡显示。


从结构上来看,它是由激光单元、光纤、PGU、全息挡风玻璃等部分组成,占用汽车仪表板的空间小,因此为整车前期设计提供更大的便利,并且不会限制其在不同规格车型上的应用。接下来,我们就来具体认识下它的各部分结构。

激光单元


这款AR HUD采用的是激光光源,其作用便是产生与全息光学元件HOE带宽相匹配的RGB激光光束。


该激光光源采用的是艾迈斯欧司朗研发的激光发生器。艾迈斯欧司朗是汽车照明技术领域的领先企业,正在开发新设计的红绿蓝(RGB)激光发生器并将其工业化,这款发生器具有专用于AR HUD应用的高波长稳定性。


激光光纤


激光单元可以通过长达10m的光纤连接到图像生成单元PGU,在放置时具有充分的灵活性。也就是说激光单元不用被安装在汽车仪表板中。


PGU图像成像单元


由于将HUD传统方案的两次反射改成采用全息薄膜,因此,整体HUD在仪表板中只需要占用PGU部分的体积,这部分的体积很小,因此Way Ray这款AR HUD几乎可以适用于任何汽车车型。此外,由于全息应用,它可以实现更大的FOV,让AR 效果变得更好。


全息挡风玻璃


这款AR HUD相较于其他HUD的区别中很重要的一点便是特制的挡风玻璃。这块挡风玻璃可以被称为全息-挡风玻璃,这也是WayRay的真全息True AR™ HUD 的关键组件。


相较于普通挡风玻璃所用的夹层玻璃,其结构更为复杂,在玻璃的最中间集成了能实现全息功能的记录在定制光聚合物上的全息光学元件 (HOE) 。这种定制光聚合物采用了科思创的全息薄膜。而整块挡风玻璃则由WayRay与AGP eGlass合作使用创新的层压与全息记录技术制造,预计到2023年可以实现量产。


激光全息 AR HUD的显示效果


前面说了Way Ray 的AR HUD可以具备更大FOV,AR效果更好。具体有哪些体现呢?

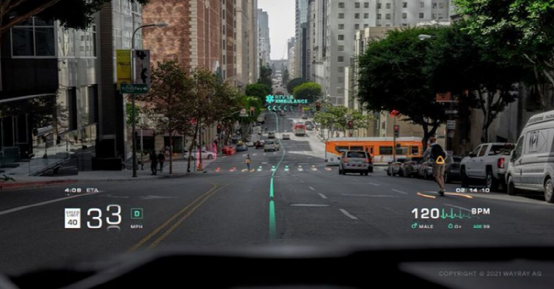

WayRay 的AR HUD技术被称之为深度现实显示(Deep Reality Display®)技术——新一代 WayRay 真 AR HUD:虚拟图像的不同部分可以出现在不同的距离上显示。通过这一技术,虚拟与现实同时出现在相同的距离并合从而实现增强现实显示效果。Deep Reality Display® 技术取代了传统的汽车仪表板,可以实现具有多个深度平面的全新沉浸式真实 AR 效果。这一功能进一步减少了虚拟图像与现实世界之间的视差误差,从而带来更好的用户体验。


对于驾驶员来说,他们可以更专注于道路情况并获得ADAS数据的支持,在合适的时候还可以集成无干扰的游戏娱乐;而对乘客来说,他们可以在这种Deep Reality Display®的增强现实中获得娱乐体验。

ADAS功能


WayRay 的 ADAS(高级驾驶辅助系统)经过AI训练,可以检测出现在 三维空间中的 WayRay True AR® 对象并与现实世界进行匹配:它们会跟随实际对象的位置、方向和运动,提供警报和指导以提供帮助让驾驶更安全。

人行横道检测:人行横道检测可以跟踪并突出显示行人和过路区域,帮助驾驶员注意到盲区中的行人

通过持续检测以及车道曲率,系统可以将虚拟图标放置在任何时间段最合适的位置

道路标线与车辆检测:系统的虚拟图标会按照实际物体的位置与方向提供标识与警报。

AR图标与道路实景结合,可以根据汽车的移动情况以及位置与之形成交互

AR 导航


WayRay True AR® 导航元素不仅仅是一条线或图形。它们是动态的 True AR™ 元素,在给定的距离上看起来是悬浮的。它们的位置会根据汽车的速度、道路的曲率和远处的其他物体而变化——让它们感觉就像沿途的真实物体。


WayRay可以在道路上标识图标以提供清晰的路线指引,同时将仪表盘上的信息显示在近处

游戏与娱乐


Way Ray的虚拟对象可以绑定到路段或POI,同时还可以改变形状、四处移动。甚至还可以绑定成WayRay True AR® 界面的永久元素。


激光全息 AR HUD的优势

综上,Way Ray的这种真 · AR HUD具备以下四个方面的优势


  1. 虚拟图像可以更好的结合现实世界实现更好的AR体验

  2. FOV更大,增强现实的视野范围更大,通过扩展观看区域而提供更多的AR内容如游戏娱乐等

  3. Way Ray采用DLP激光投影+全息薄膜的技术方案体积更小,更小的仪表板占用体积使得其可以被应用在几乎所有车型

  4. 由于使用的是激光投影,其色彩饱和度更高,显示画面更生动更清晰



本文信息整合自 WayRay官网
