TactoTek IMSE™技术让汽车内饰更加智能
如果我们谈到智能表面,这些年在这个新技术的市场上,我们一定会谈到这样一家芬兰的公司,他的名字叫做:“TactoTek”。首先,我们非常荣幸的邀请到他们亚太地区的负责人Mika Makinen在我们12月17日的《第三届汽车内饰智能表面高峰论坛》做主题发言,他的报告主题为《IMSE™ Technology – Plastics Meet Electronics》。





TactoTek开发出一种电子注塑成型结构(IMSE)设计,该设计已被用于汽车内饰。TactoTek公司表示,该先进设计包含了比传统电子解决方案更多的特点。“通过迭代开发过程得到的三维IMSE部件,厚度最小仅为2mm,质量相对于常规的设计减少了60%。”IMSE部件包括:印刷电路;印刷触摸控制,包括多个按钮和滑块,印刷3D手势识别天线;以及多个发光二极管,为设计、图标/背光灯控制和工作照明提供照明。所有用于照明效果的印刷电子部件和发光二极管都在3D塑料结构中成型。与多部件的传统电子元件结构不同,IMSE解决方案只需要一个注塑模具就可以生产,因此大大减少了组装时间。该装置可以承受零下40摄氏度至85摄氏度范围内的热冲击,湿度温度循环,以及摇晃和震动。



下面,我们来看看TactoTek公司最新的相关技术介绍:

1,IMSE™的概念:

注塑成型结构电子,他可以更好的重塑形状,设计,革新;它是一个智能表面行业革新的技术;

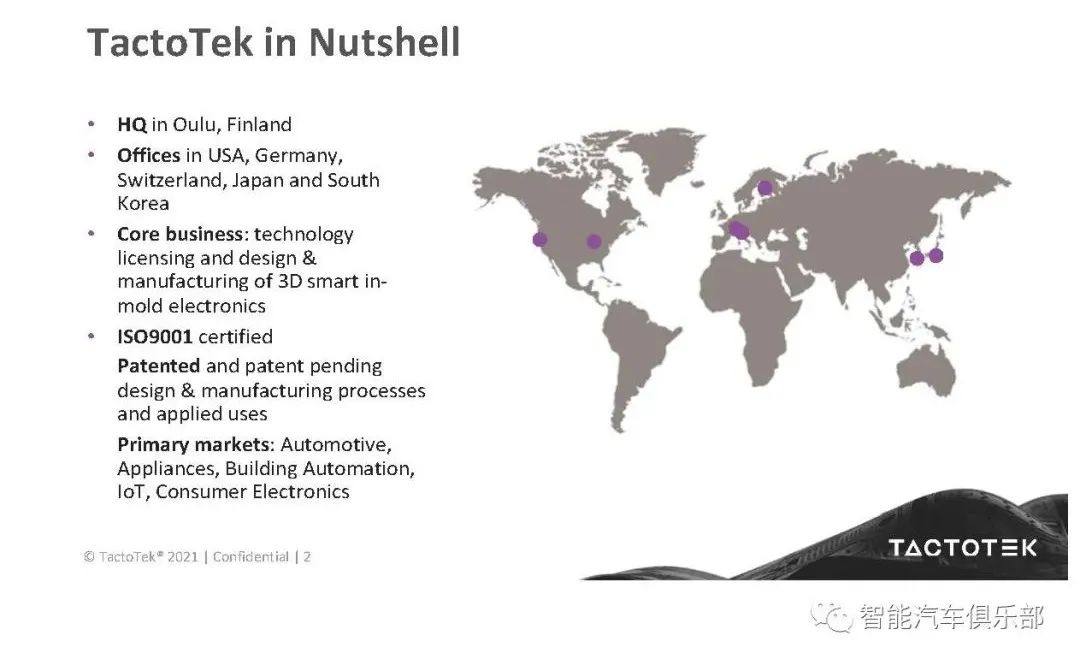

2.TactoTek公司的基本情况:

TactoTek是一家芬兰公司,目前在美国,德国,瑞士,日本,韩国都有办事处;


3.TactoTek公司的愿景:

通过模内电子技术创造设计的差异化,为客户带来与众不同的、愉悦的体验,通过设计达到品牌的差异化,同时模内电子减少了设计的复杂度,整体减少二氧化碳的排放。

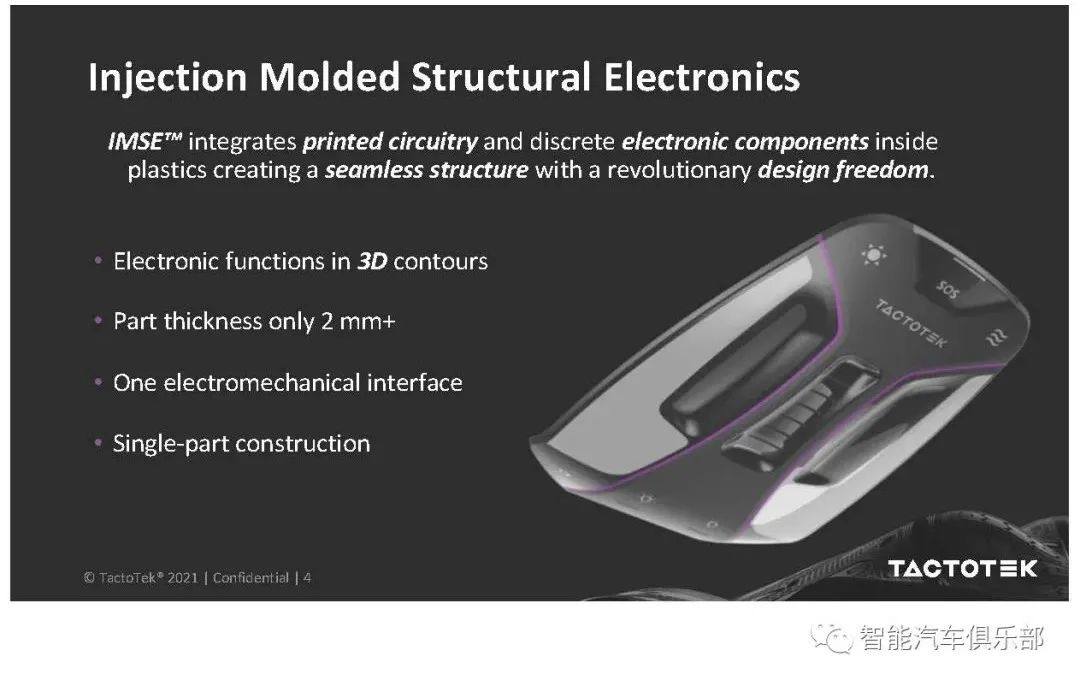

4. 注塑结构电子学:



IMSE集成了塑料内部的印刷电路和不同的电子元器件,创造了革命性的自由无缝设计结构,它实现了:

  • 三维轮廓中的电子功能;

  • 整体的零件厚度仅2mm;

  • 单一的机电接口;

  • 单部件的结构设计;

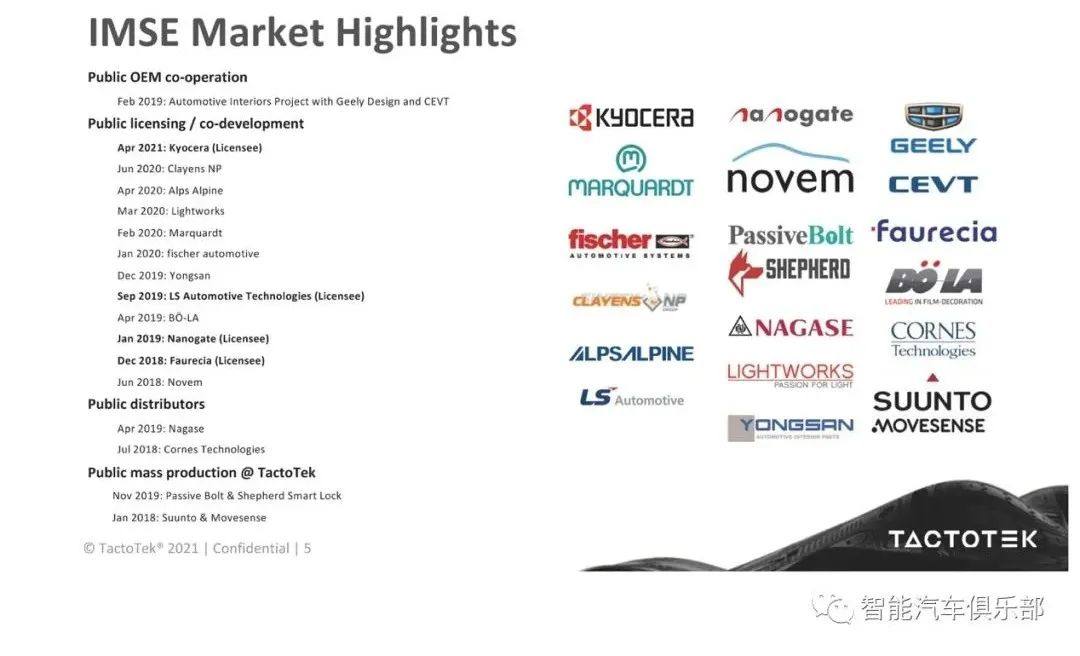

5. TactoTek市场的生态圈:

主机厂,知名Tier1,专业表面部件制造商等等。





6. TactoTek市场的运营模式:

TactoTek提供技术方案和各级的Tier一起合作来驱动产品落地。

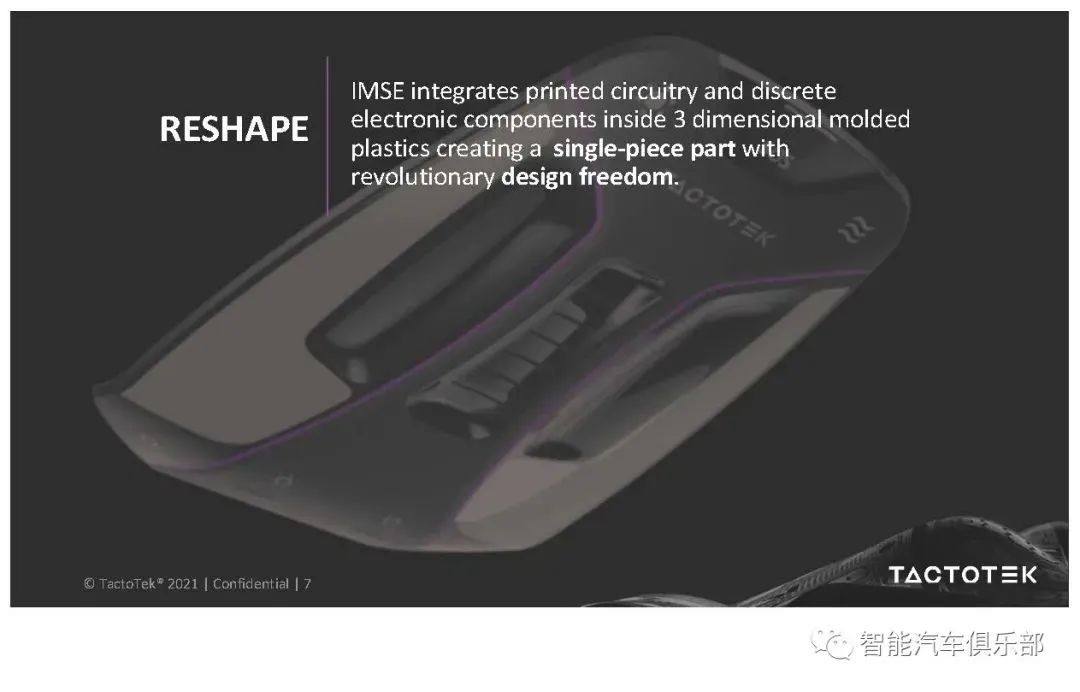

7. Reshape重塑:

IMSE集成了装饰表面和印刷电路以及电子部件在3D的空间中,通过塑料注塑创建了革命性的设计自由;

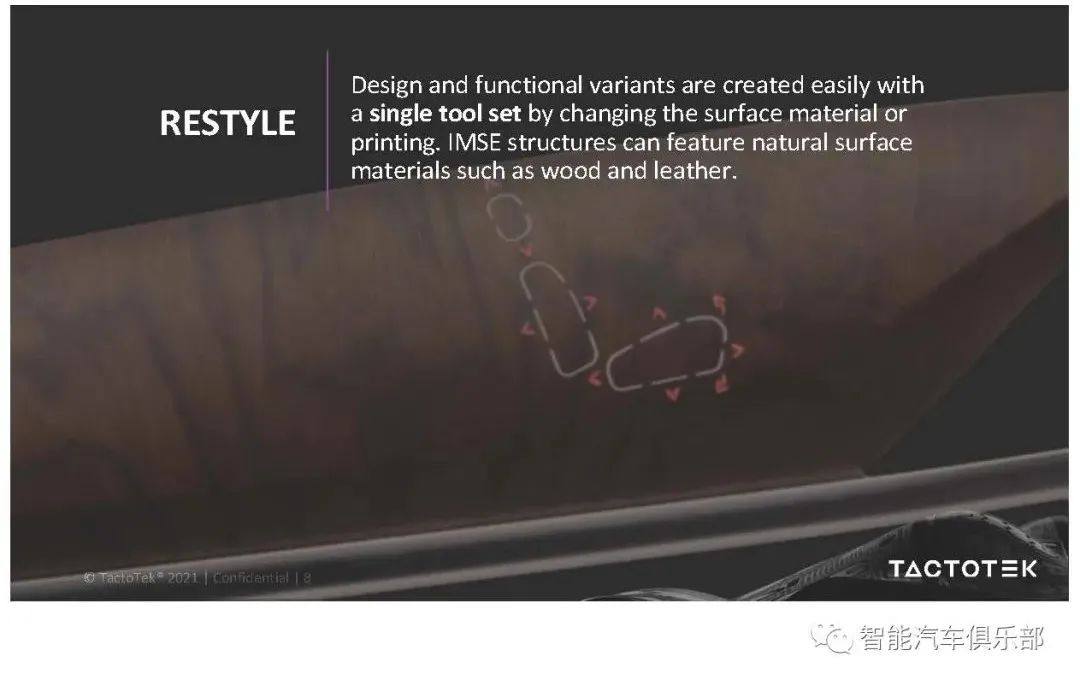

8. Restyle重新设计:

IMSE可以使得产品的设计和功能的变种非常的简单,可以简单的通过表面材料或者印刷的改变,IMSE结构容易实现一些自然材料表面,比如真木,皮革等;


9. Reinvet重新体验:

三维轮廓上的电子功能为直观的用户体验提供了一种新的自由度和改进的性能。


10. IMSE 照明基础知识:

传统的机电结构在PCB上放置LED,并使用机械光导组件来控制光源。IMSE部件结构将印刷电子和发光二极管 (LED) 整合到 3D 模制塑料部件中,并使用塑料本身来传导光。

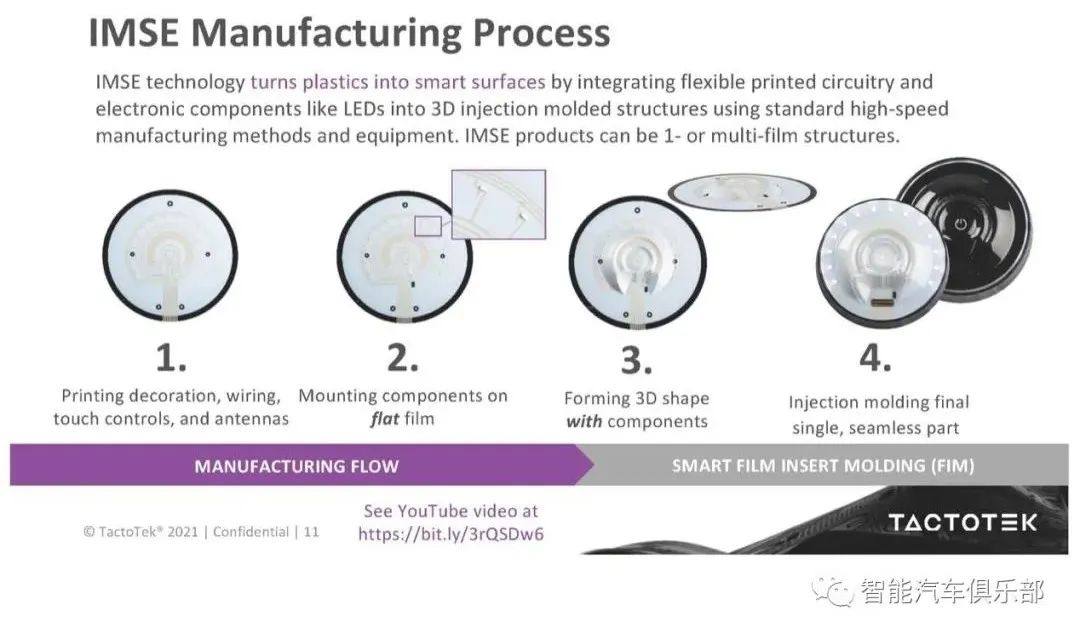

11. IMSE制造工艺:

IMSE 技术可通过使用标准、高速制造方法和设备将柔性印刷电路和电子元件(如LED灯)集成至3D注塑结构中,从而使塑料表面变得智能化。IMSE产品可为单膜或多膜结构。
12. IMSE的优势:

减少厚度和重量、可靠性、耐久性、高效的变种管理、设计自由度、无缝设计、减少碳排放。

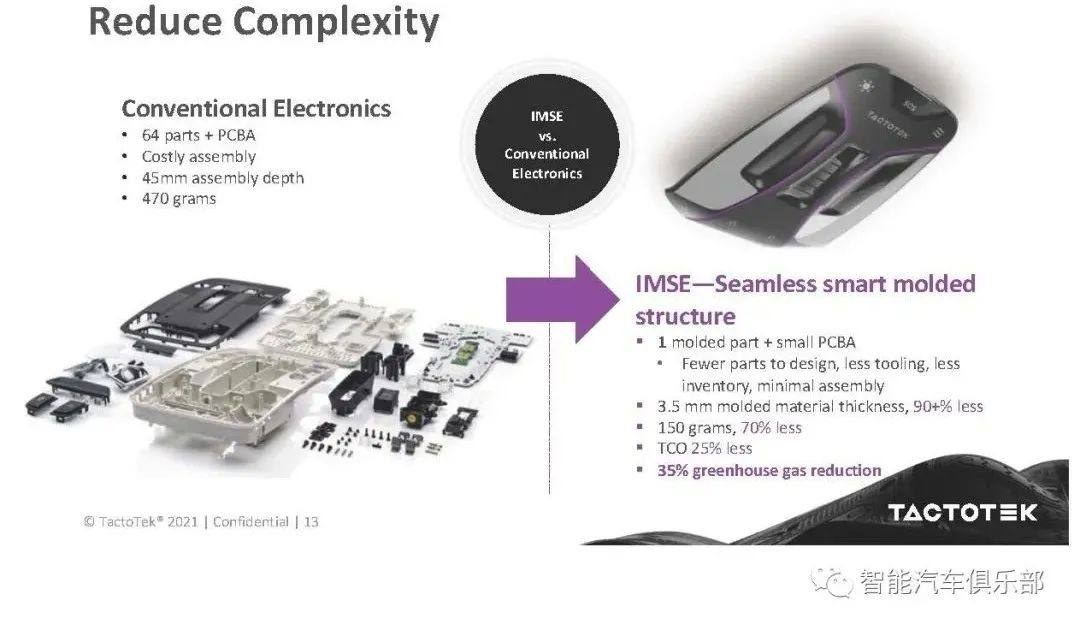

13. 把传统复杂的,多部件的结构设计变成一个轻薄化的无缝设计;

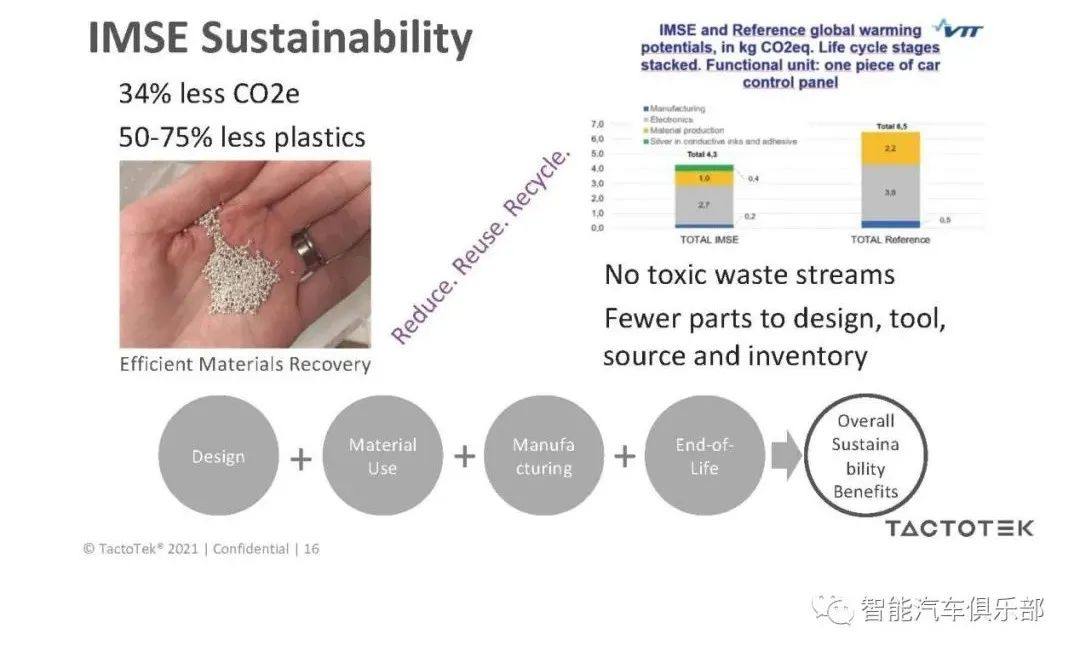

14. IMSE的可持续发展:

减少34%的CO2,减少50~75%的塑料部件;

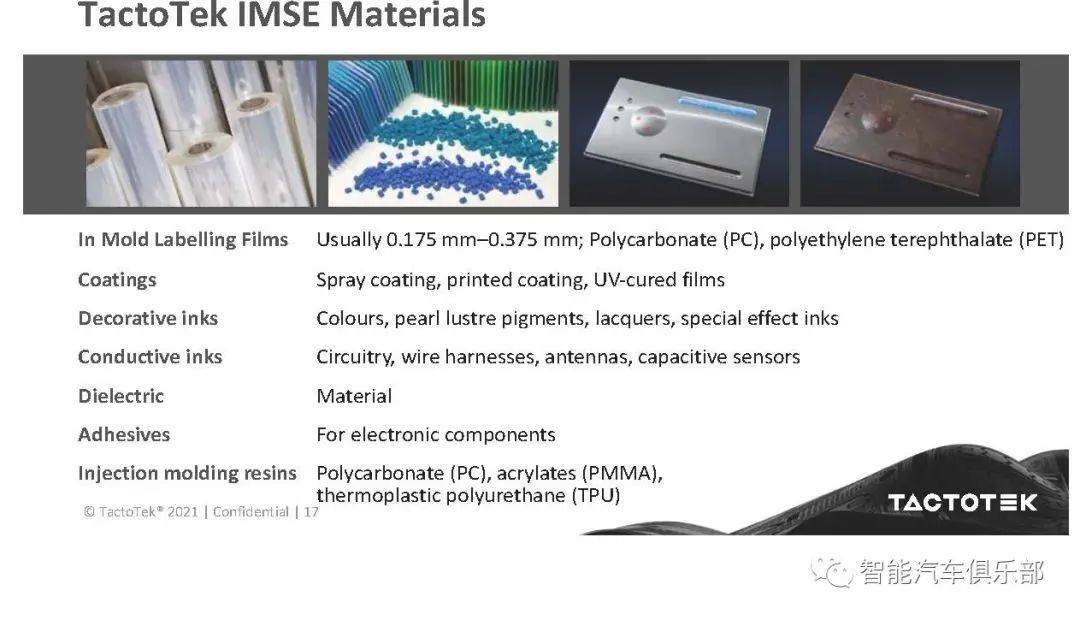

15. IMSE用的材料:


模内贴标薄膜:通常为0.175 mm–0.375 mm;聚碳酸酯 (PC)、聚对苯二甲酸乙二醇酯 (PET)

涂料:喷涂、印刷涂层、UV 固化薄膜

装饰油墨:颜色,珠光颜料,漆,特殊效果油墨

导电油墨:电路,线束,天线,电容式传感器

介电质:取决于材料

粘合剂:用于电子元件

注塑树脂:聚碳酸酯 (PC)、丙烯酸酯 (PMMA)、 热塑性聚氨酯(TPU)

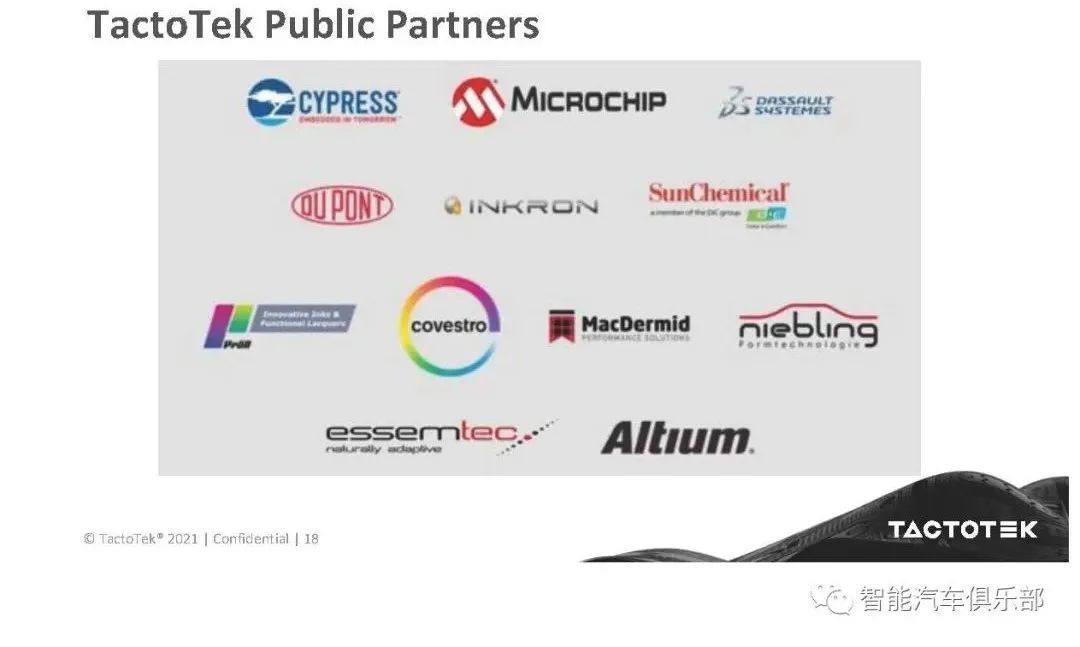

16. TactoTek的合作伙伴生态圈

17. IMSE技术开发


按照IMSE技术产业化流程进行,从市场和客户的需求到概念设计,制造可行性和可靠性,到产业化完整的流程。

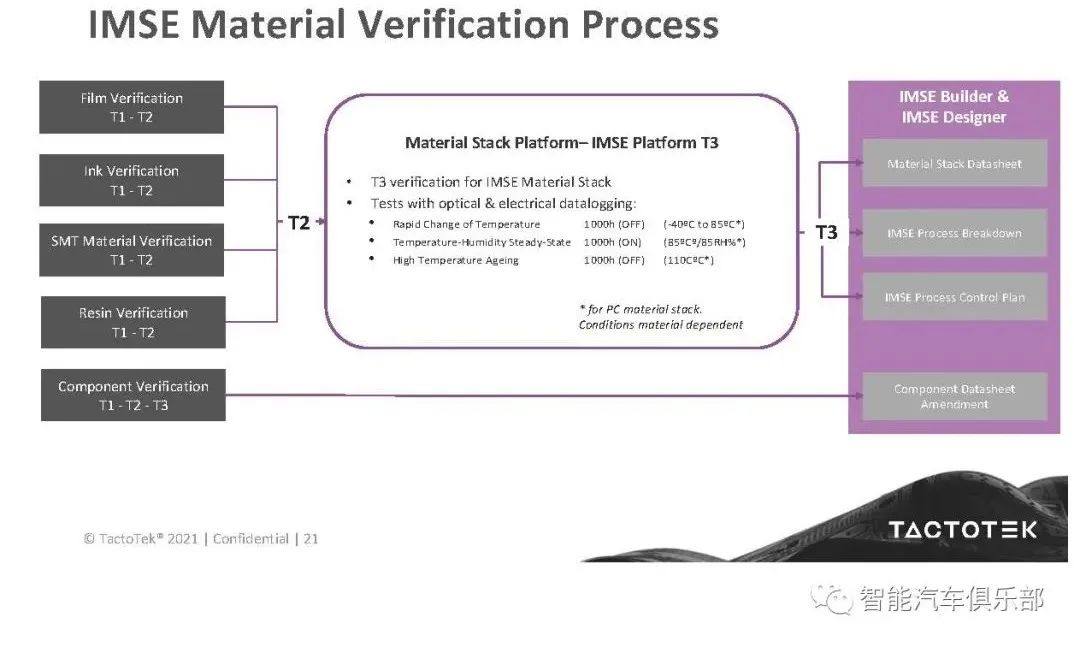

18. IMSE材料的认证过程

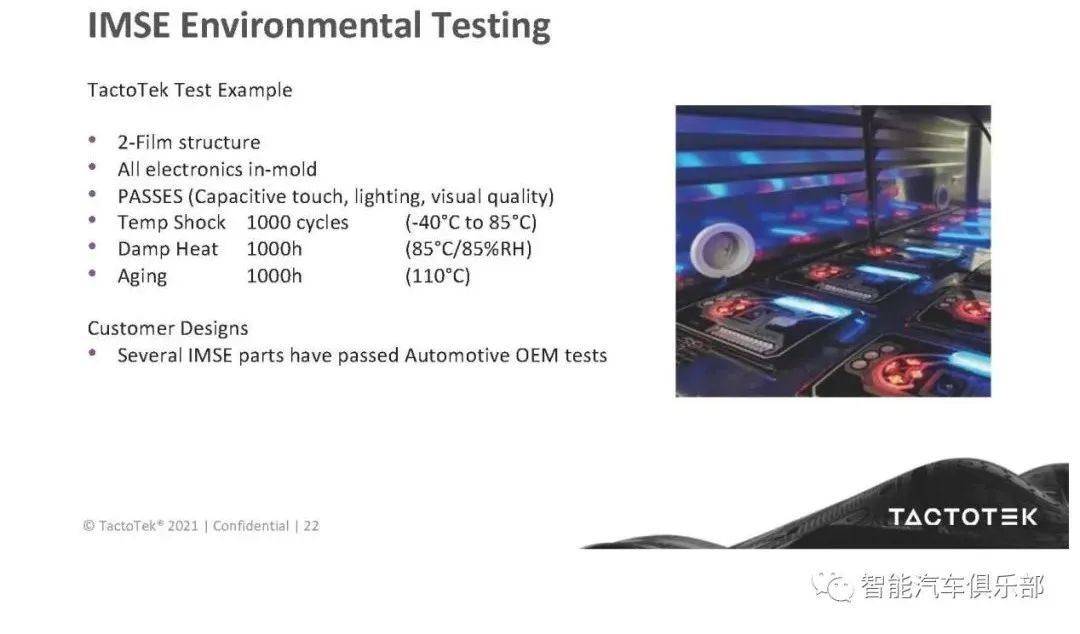

19. IMSE的环境测试标准

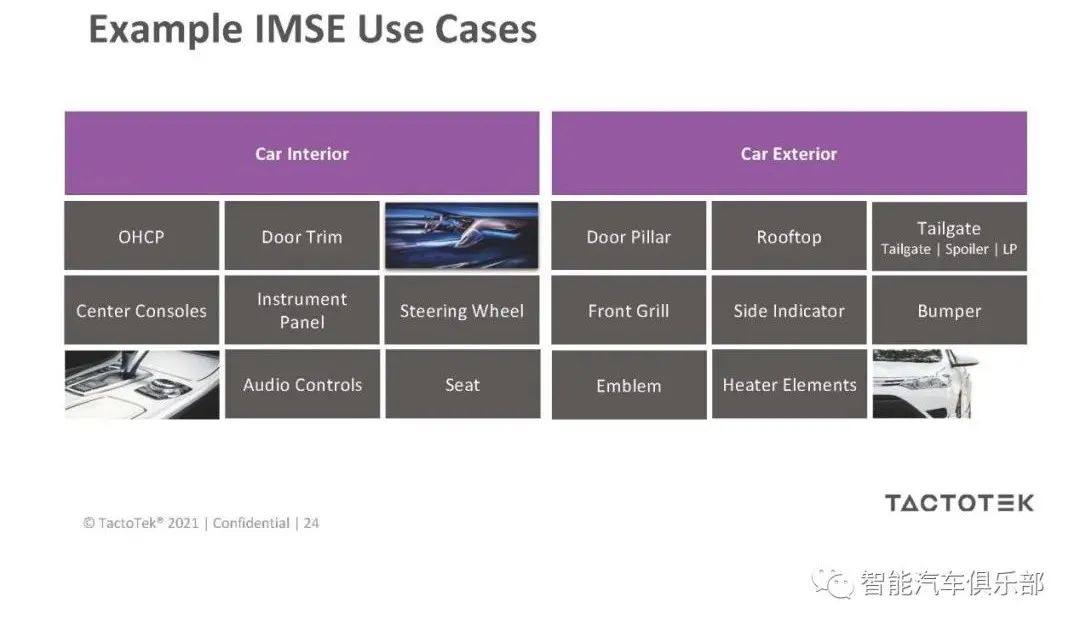

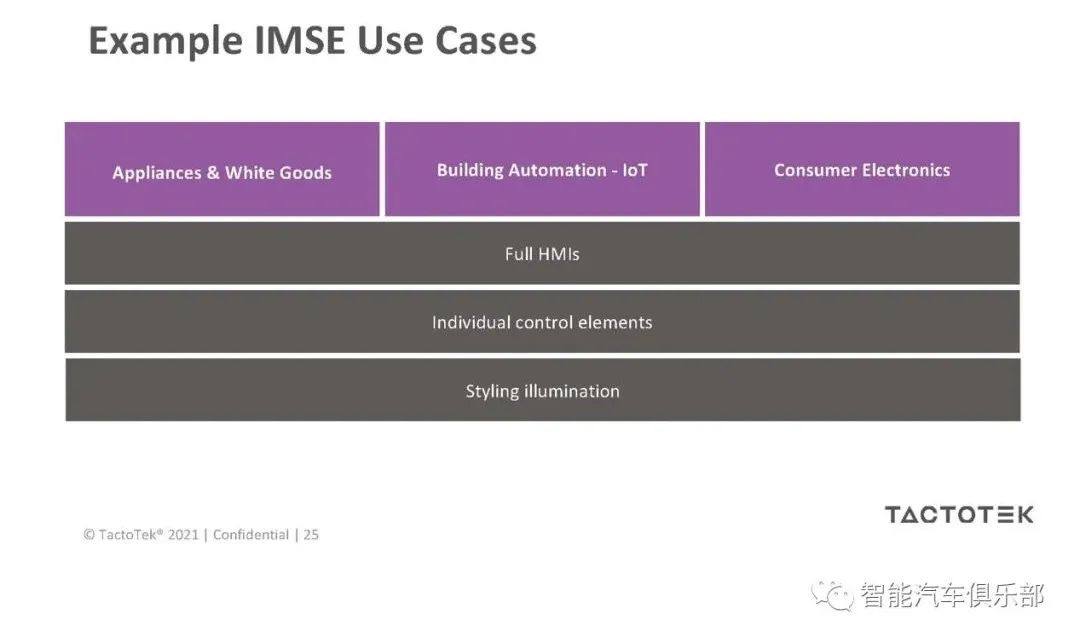

20. IMSE的应用场景





IME技术是在IMD/IML的工艺基础上发展起来,优势非常的显而易见,更是符合当下碳中和的大目标和背景。但是限制于材料,工艺等方面的难度,目前能够正在落地的公司还不多。小编期望让这个行业多一些向TactoTek这样的公司,他有非常好的朋友圈来推进这个技术的发展,同时也在整个汽车行业的聚光灯下面,作为智能表面行业的一份子我们也祝愿他有更多的产品在我们中国市场的汽车上用。
