助力“中国芯” | 芯片湿制程热塑性塑料解决方案

在为芯片湿制程热塑性塑料寻找解决方案吗?

您的应用是否涉及前端 (FEOL)、后端 (BEOL)、湿法蚀刻流程、PVD 或电镀工具?

请了解三菱化学高新材料的

Semitron®、Ertalyte®、

Ketron®  Techtron® 产品系列

多种材料可供选择,材料组合最为广泛,

确保您的湿制程顺利进行



我们的材料被设计用于整个晶圆加工制程。既满足了晶圆低污染加工的最严格要求,又是低成本的解决方案。


特 点

防腐蚀


平整


耐磨


纯净


抗化学性


尺寸稳定性好



材料

尺寸

稳定性

HDT 264 psi

外观

形状

Semitron®

PP

+++

210

白色


Ertalyte®

PET-P

++++

240

白色


Techtron®

PPS

+++++

250

浅褐色


Ketron®

CA30 PEEK

+++++

518

黑色


Ketron®

1000 PEEK

+++++

320

棕褐色



典型

应用场景

三菱化学高新材料的工程塑料非常适合设备上的:

■ 转盘

■ 齿轮

■ 喷头

■ 晶圆抓取器

■ 针脚和螺钉等



产品推介

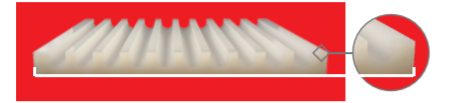

Semitron®  PP 是专为半导体湿制程应用研发的聚丙烯型材。具有非常好的尺寸稳定性。


1

内部应力小,不易变形、不易翘曲

(即使薄板仅 2 英寸)


 Semitron® PP Plate

VS

 Standard PP Plate


2

纯度高,最大限度降低表面污染风险


3

提高加工良品率,降低整体成本




来源:三菱化学高新材料
