宁德时代麒麟电池相关专利情况



根据宁德时代专利箱体结构,电池及用电装置”,授权公开号:CN216648494U,我们可发现麒麟电池包的结构细节,其主要创新如下:


  • 方壳电芯采取背对背侧立方式排布于箱体内,而非原本直立方式,可放入更多单体电芯,更有利于快充,提高体积利用率;
  • 冷却板替代横纵梁,使支撑、冷却、隔热、缓冲功能四合一,有效提升空间利用率。新冷却板以加强体的方式插入电池排间,同时连接上盖和下箱体,起到传统横纵梁支撑保护作用;两排电芯共享一个冷却通道,相比一排电芯使用一个水冷板,减少冷却板数量,降低BOM成本,有轻量化的效果,更有利于快充时散热;立式冷却板打造横向相对隔离空间,纵向电芯间有膨胀补偿片+绝热气凝胶,有效隔热实现“零热失控”;冷却板采用内外两层冷却通道,可吸收电池充放电及老化时产生的膨胀,减少电池单体挤压,提升电池循环寿命;此外新水冷板转移至箱体内部,可避免因碰撞易出现破损而导致漏液风险;

  • 下箱体有定位/限位槽,用于冷却板的安装及电芯组的固定,该设计可提高电芯组安装稳定性,避免相互碰撞损坏,但仍需导热结构胶保证强度及优化散热。

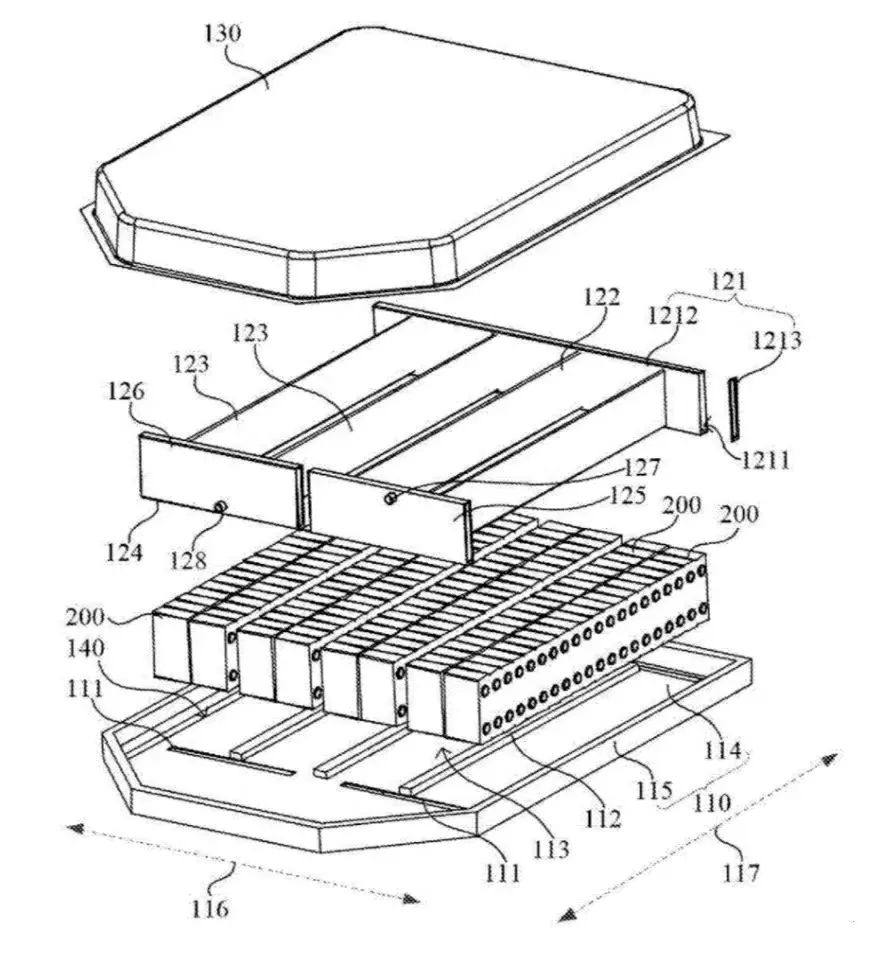

图表:麒麟电池专利图 来源:宁德时代专利 注:127/128分别为冷却板进水口/出水口

根据宁德时代专利“水冷板组件、水冷系统、电池及其箱体以及用电装置”,申请公布号:CN114497826A,我们可发现麒麟冷却板结构细节,其主要创新如下:

水冷板具有内外两层冷却通道,采用口琴管方式,其中外层和内层冷却通道中的一者为液冷通道,另一者为非液冷通道(如外层液冷,内层风冷),非液冷通道由于不填充冷却液,通道壁可以适当朝内变形,吸收电池单体膨胀,避免电池单体挤压损坏。

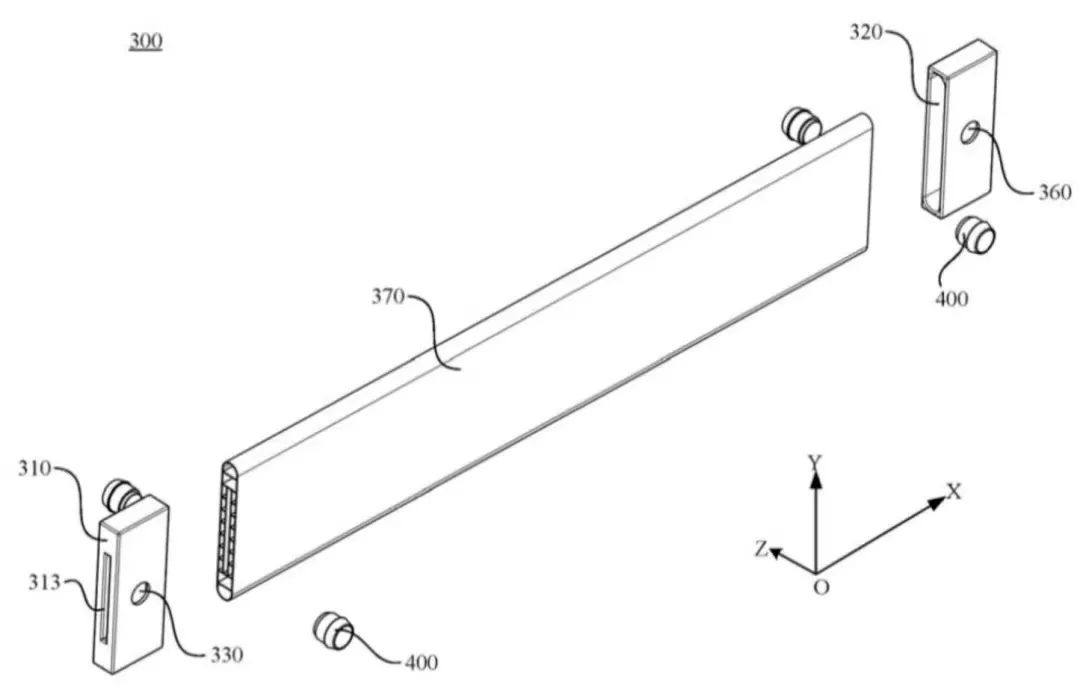

麒麟冷却板专利图
来源:宁德时代专利

来源:NE时代新能源
