笔记本散热技术简介
散热问题对笔记本电脑而言是非常关键的技术问题。热量的排放,关系着整个系统的稳定性及产品的使用寿命。据统计,80%的计算机硬件故障都是因“温度”造成。尤其是对笔记本电脑及一些小型的移动终端产品,有效的散热有着非常重要的意义。


电脑CPU散热模块组成原理如下:
(1)CPU工作时,产生的热量传递到散热板上;
(2)散热板传递过来的热量,通过散热管迅速传递到风扇出口;
(3)散热风扇,利用空气对流的原理,将热量最终散出到主机外部。


(一)散热风扇

笔记本电脑的散热风扇是起着强制对流的作用,其目的就是将电脑主机运行时产生的热量,通过空气流动的方式,散发的机器的主机之外,属于主动散热方式。目前,笔记本电脑的风扇类型,基本上可以分为以下两种类型:轴向型风扇和辐射型风扇(离心鼓风机)。


轴向型风扇,技术成熟,成本较低。可以通过调节RPM来调节风量,气流有涡流,机壳的阴影效应,占用体积大,存在气流的耗尽层。台式机上基本都采用这种方式。对体积要求严格的笔记本上并不多见。

辐射型(离心鼓风机)风扇,具有薄的叶片,没有涡流,气流方向性好,气流密度较高,点用体积小,成本相对高。其工作时发出的噪音也比轴向型风扇低。

(二)散热板和散热管

散热板一种基本的散热方法。一般来说,散热板面积越大,热传导效率越高,就越能有效散发热量。比较常见的情况是,在主机板的底部和上部各配一块金属散热板;在CPU的位置,有协助散热的系统,以释放CPU产生的热量。


散热管工作原理:在真空状态下,水的沸点很低。如果在管子的一端加热,水就会蒸发,将热带到另一端,水冷却后再流回去,如此反复,热量就不断移动,和冷气机的工作原理类似。

典型的热管是由管壳、吸液芯和端盖组成,将管内抽到的负压后,充以适量的工作液体,使紧贴管内壁的吸液芯毛细多孔材料中充满液体后加以密封。管的一端为蒸发段(加热段),另一端为冷凝段(冷却段),根据需要可以在两段中间布置绝热段。当热管的一端受热时,毛细芯中的液体蒸发汽化,蒸汽在微小的压差下流向另一端放出热量凝结成液体,液体再沿多孔材料靠毛细力的作用流回蒸发段。如此循环不已,热量由热管的一端传至另一端。


散热管的优点:它没有移动式的零件,全部零件都完全密封在内,不必消耗电池。同时,可以长时间有效。

(三)散热孔

散热孔也是笔记本电脑散热的重要手段之一。一般在机器的四周和底部的支脚处开设大量的散热孔,机器内的热量可通过这些散热孔散布到周围空气中去。与散热孔散热的方式相配合,有的笔记本电脑内部还采用一些特殊的风道导流设计,利用散热孔位置与内部结构布局形成更好的空气流通环境,以加强散热。


(四)键盘

笔记本内置键盘的背面,由导热性较好的金属材料构成。键盘的金属面,有很对凹凸的小孔;利用空气对流的原理,温度较高的热流,就会通过键盘的按键处及时散出,有效的平衡电脑主机的整体温度。


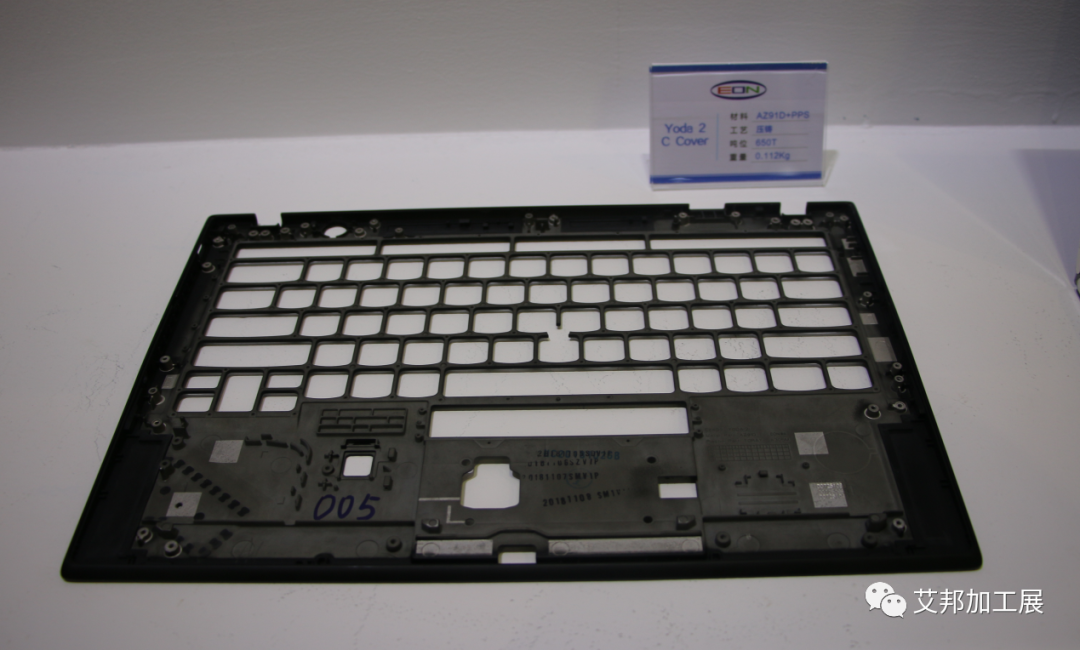

(五)金属外壳

金属的笔记本电脑主机外壳,能有效散发电脑主板、CPU等相关功能部件运行时产生热量,降低整机的温度,使得电脑系统始终运行在安全、快速的工作状态。

镁铝合金外壳的热传导率,远优于铝金属和工程塑料,在很大程度上减少散热扇和散热窗的数量,减少体积和重量,降低功耗和成本。现在大部分厂商的中高端产品都采用这种技术。



注:文章素材来源于网络
