太阳能光伏橡胶组件技术条件国家标准简析

太阳能光伏橡胶组件采用具在优异的耐臭氧、耐热、抗老化性能的三元乙丙橡胶,适用于双玻组件与光伏支架安装固定的铝制压块和双玻组件之间。

产品嵌入铝合金固定安装压块内部,直接与双玻接触,起到缓冲、防滑、增强结合力及电绝缘等重要作用。
本文简单介绍一下2019版《太阳能光伏橡胶组件》国家标准,标准号GB/T 38391-2019,标准于2019年12月31日发布,2020年11月01日实施。

起草单位:

江阴海达橡塑股份有限公司、

常州亚玛顿股份有限公司、

上海晶澳太阳能科技有限公司、

晶科能源有限公司、

隆基乐叶光伏科技有限公司、

青岛瑞元鼎泰新能源科技有限公司、

天合光能股份有限公司。


以下将标准的关键技术要求摘录,与大家分享。
1 范围

本标准规定了太阳能光伏橡胶组件的结构、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于太阳能光伏用橡胶组件(以下简称橡胶组件)。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用千本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定
GB/T5311硫化橡胶或热塑性橡胶压入硬度试验方法第1部分:邵氏硬度计法(邵尔硬度)
GB/T1682硫化橡胶低温脆性的测定单试样法
GB/T2423.40环境试验第2部分:试验方法试验Cx;未饱和高压蒸汽恒定湿热
GB/T2941 橡胶物理试验方法试样制备和调节通用程序
GB/T3098.6 紧固件机械性能 不锈钢螺栓 螺钉和螺杜
GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验
......

3 结构

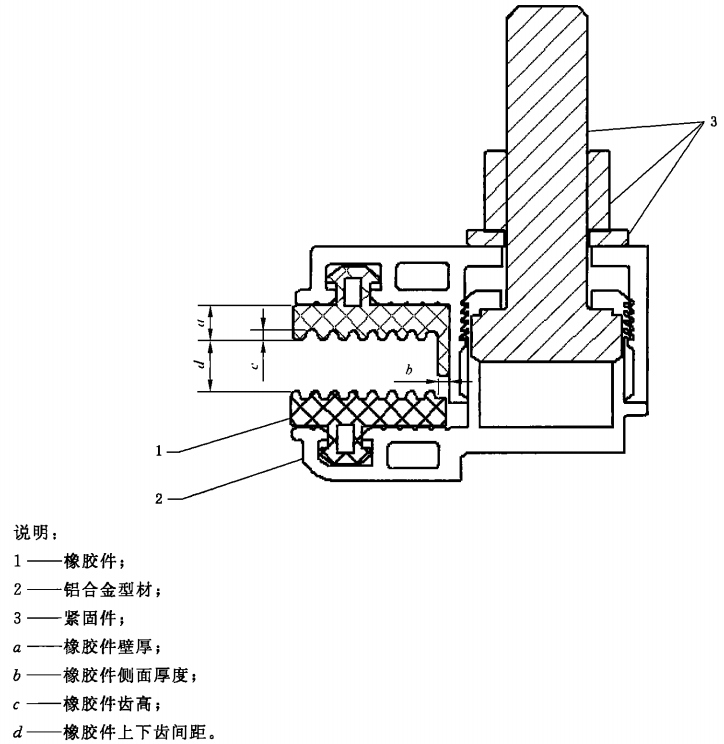

橡胶组件由橡胶件、铝合金型材和紧固件构成,结构示意图如图1所示。


图1 结构示意图

4 技术要求
4.1 外观
橡胶件表面应无裂纹、缺胶、掉角,无明显杂质,单点气泡面积不大于1mm,且不得超过3处;铝合金型材不应有毛刺和影响组装的刻痕。
4.2 尺寸及公差
4.2.1 尺寸
橡胶件侧面厚度尺寸(6)应满足1mm~15mm要求,齿高尺寸(c)应满足05mm~08mm要求,上下齿间距(d)不小于35mm,装配时橡胶件单边长度应超出铝合金1mm。
4.2.2 尺寸公差
橡胶件壁厚的尺寸公差应符合表1的要求;铝合金型材尺寸公差应符合GB/T14846-2014中普通级的要求;其他特殊要求由供需双方协商确定。
4.3 性能
4.3.1橡胶件物理性能
橡胶件物理性能及相应的试验方法应符合表2的规定。
......

5 试验方法
5.1 外观
在光线充足的条件下(不低于1000lx),用目测及精度不低于0.02mm的游标卡尺进行检查。
5.2 尺寸公差
用精度不低于002mm的量具进行测量。
5.3 橡胶件物理性能
5.3.1 试样制备及调节
在尺寸和外观质量检验合格的产品上裁取试验所需的足够长度试样,压缩永久变形试验的试样用成品叠加,成品叠加不应超过三层,在标准状态下静置24h后按表2的要求进行试验。
5.3.2 硬度
按GB/T5311的规定进行测定。
.......

6 检验规则
6.1 组批与抽样
橡胶组件:以一万件为一批,不足一万件按一批计。每批抽取30件进行外观和尺寸检查。在上述检查合格的样品中再随机抽取21件进行橡胶组件性能检验。
橡胶件:以一万件为一批,不足一万件按一批计。每批橡胶件中抽取70件进行外观和尺寸检查。在上述检查合格的样品中再随机抽取54件进行橡胶件物理性能检验。
铝合金型材:以同合金牌号不超过一万件为一批,不足一万件按一批计。随机抽取与橡胶组件同批的足够试样,进行铝合金力学性能检验。
紧固件:以一万套为一批,不足一万套按一批计。随机抽取与橡胶组件同批的足够样品进行紧固件机械性能检验。
......

7 标志、包装、运输和贮存

7.1 橡胶组件的外包装上应有明显标志,其内容包括产品名称、生产厂名、厂址、生产日期。
7.2 橡胶组件应采用适宜的包装方法,捆扎包装平整、牢固可靠,如有特殊要求,可由供需双方协商确定。每个包装外应注明产品名称、体积、重量。包装内应附有产品合格证。技术文件应用料袋包装封口。
7.3 橡胶组件在运输过程中,应避免阳光直接暴晒、雨淋雪浸,并保持清洁;注意轻吊轻放,防止碰撞或受力变形;注意防火。
......

以上是太阳能光伏橡胶组件相关的重要技术要求摘要,如需标准全文,可入群索取。
