揭开CTI的神秘面纱：为什么它是电子材料的"安全密码"？
想象一下，当你手中的智能手机充电时，内部电路板上的塑料部件正面临着看不见的挑战——表面漏电起痕。CTI（Comparative Tracking Index，相比耐漏电起痕指数）正是衡量塑料抵抗这种"隐形威胁"的核心指标：数值越高，材料在潮湿和电场环境下越不容易形成导电碳化路径，就像给电子元件穿上了一层"绝缘铠甲"。

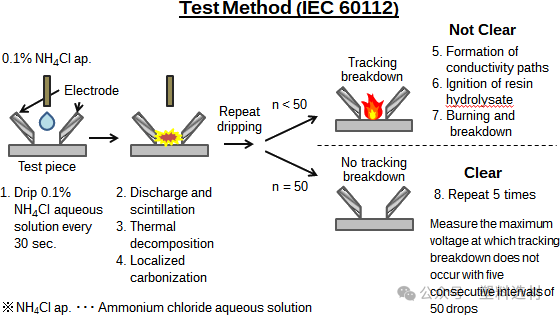

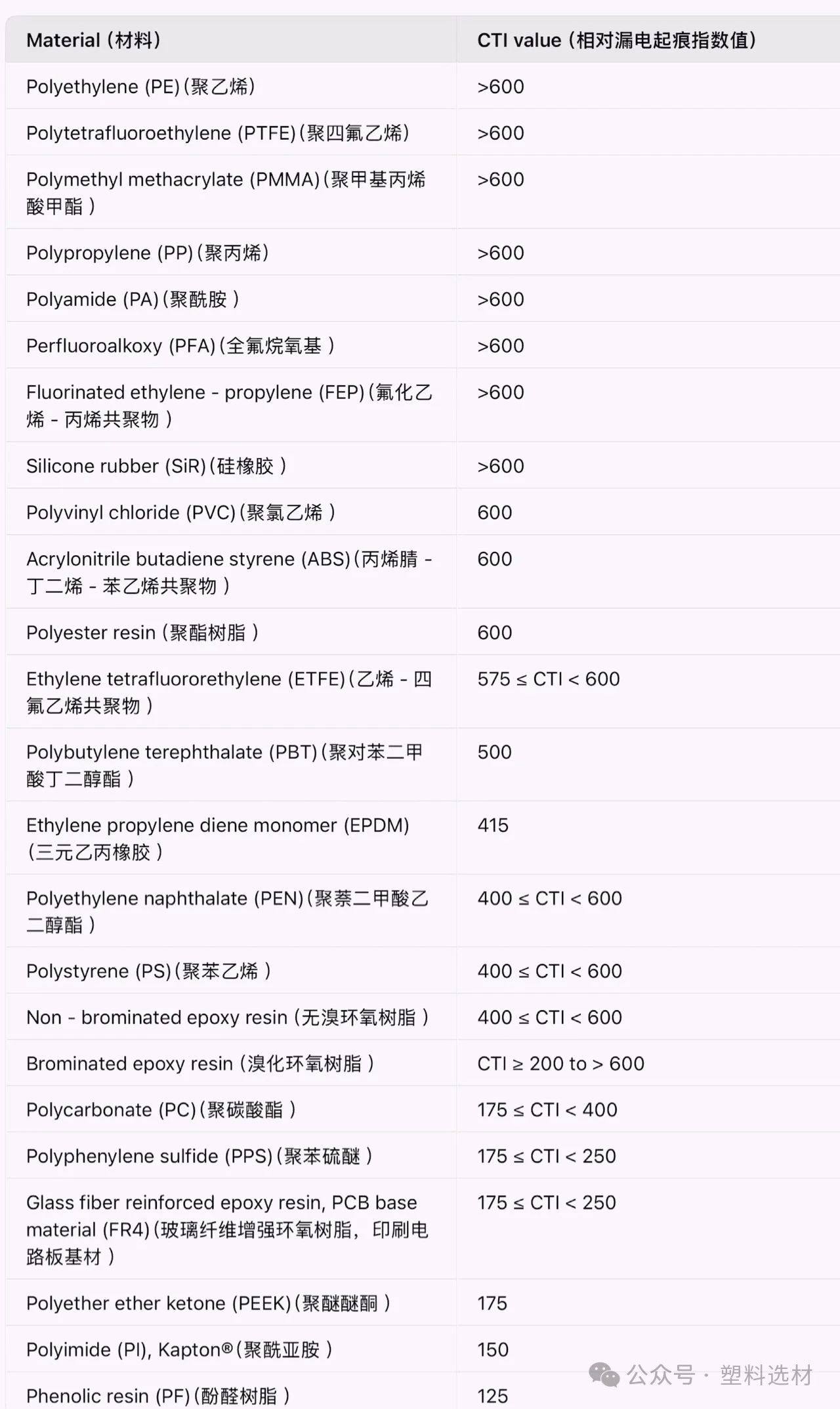

根据IEC 60112和UL 746标准，不同聚合物的CTI表现天差地别：聚烯烃、氟塑料等天生自带高抗性"体质"，而PPS则因易碳化成为CTI"困难户"。这也是为什么在新能源汽车的电池模组、5G基站的高压部件中，CTI值往往决定了产品的安全性与寿命。
1. 矿物阻燃剂：给材料注入"防火盾牌"
往PBT中加入8%的ACTILOX® 200SM矿物阻燃剂，就像给塑料分子间筑起一道"防火墙"——其含有的硼酸盐成分在高温下会形成玻璃态保护层，阻断碳化路径的蔓延。实测数据显示，这种改性可让CTI值飙升13%，原本CTI 200V的材料轻松跃升至226V，相当于给电子元件多上了一层"保险栓"。
2. 硅氧烷添加剂：分子级别的"绝缘魔术师"
TEGOMER® H-Si 6441 P这类聚酯改性硅氧烷，堪称材料界的"瑞士军刀"。它能像润滑剂一样均匀分散在塑料分子链中，一方面降低表面能减少杂质附着，另一方面在电场作用下形成纳米级绝缘屏障。某工程塑料厂商实测案例显示，添加3%该助剂后，PA66的CTI值从175V提升至250V，完美适配高压连接器场景。
3. 聚合物共混：强强联合的"CTI升级术"
当PPS遇上聚酰胺（PA），就像"易燃品"遇上"灭火器"。Solvay的Ryton XK2430材料通过PPS与PA的精准配比，让CTI值从175V（纯PPS-GF40）直接跳涨到275V——PA的极性分子链如同"补丁"，填补了PPS分子间的缝隙，从根本上抑制了碳化通道的形成。这种"混搭"策略在新能源汽车的Busbar母排注塑件中已广泛应用，让部件间距可缩短30%，实现体积与安全的双重优化。
进阶方法论：从分子设计到工艺优化的深层突破
- 纳米填料掺杂：给材料"穿防弹衣"
在PEEK中加入纳米Al₂O₃，其纳米级颗粒会像"钢筋"一样增强材料的致密性，阻断电子迁移路径。某研究表明，5%纳米填料可让CTI值提升20%以上，同时不牺牲材料的机械强度。
- 表面涂层处理：给材料"贴绝缘膜"
通过等离子体沉积SiO₂涂层，可在材料表面形成仅几微米厚的绝缘层。这种"外防护"手段尤其适合复杂结构件，某连接器厂商采用该工艺后，CTI值从150V提升至300V，成功通过UL746C的严苛测试。
- 结晶度调控：让分子排列更"整齐"
半结晶聚合物如PPO，通过优化注塑冷却速率提升结晶度，可使分子链排列更规整，减少无定形区的缺陷。实验显示，高结晶度PPO的CTI值比普通牌号高50V以上，在高频变压器骨架中优势显著。
CTI升级的现实意义：从小元件到产业的蝴蝶效应
在新能源汽车领域，高CTI材料让电池包内部的母排间距从5mm缩减至3mm，不仅节省30%的空间，还能降低电感损耗；在光伏逆变器中，CTI 600V以上的材料可让电路板设计更紧凑，助力设备功率密度提升40%。这正是为什么CTI改性技术被视为电子材料领域的"隐形竞争力"——它不仅是一个数值的提升，更是从材料安全到产业创新的全链条突破。
参考资料
1. 行业科普类网站：https://www.findoutaboutplastics.com/ 上的多篇文章，如《Ways to Increase the Comparative Tracking Index (CTI) of Thermoplastics 》和《Design Properties for Polymer Engineering: Comparative Tracking Index (CTI) after heat aging and moisture treatment (PA 6.6, PBT, and PPS) 》。这些文章详细介绍了CTI的定义、测试标准（如IEC 60112和UL 746） ，不同聚合物（像PPS、PA、PBT等）的CTI特性，以及提升CTI值的常见方法，像添加矿物阻燃剂、使用添加剂、聚合物共混等，为文章提供了核心的技术知识和案例。
2. 专利技术文档：参考了如《一种超高相对漏电起痕指数聚苯硫醚复合材料及其制备方法与流程》这类专利。其中阐述了对PPS树脂进行改性提升CTI值的具体配方和工艺，像添加特定的填料（合成氟金云母粉、氮化硼纳米片等）、采用不同规格短切玻璃纤维、使用氟硅表面改进剂等，这些内容丰富了文章中关于CTI值提升方法的细节，使文章更具专业性和实用性。
来源：塑料选材
